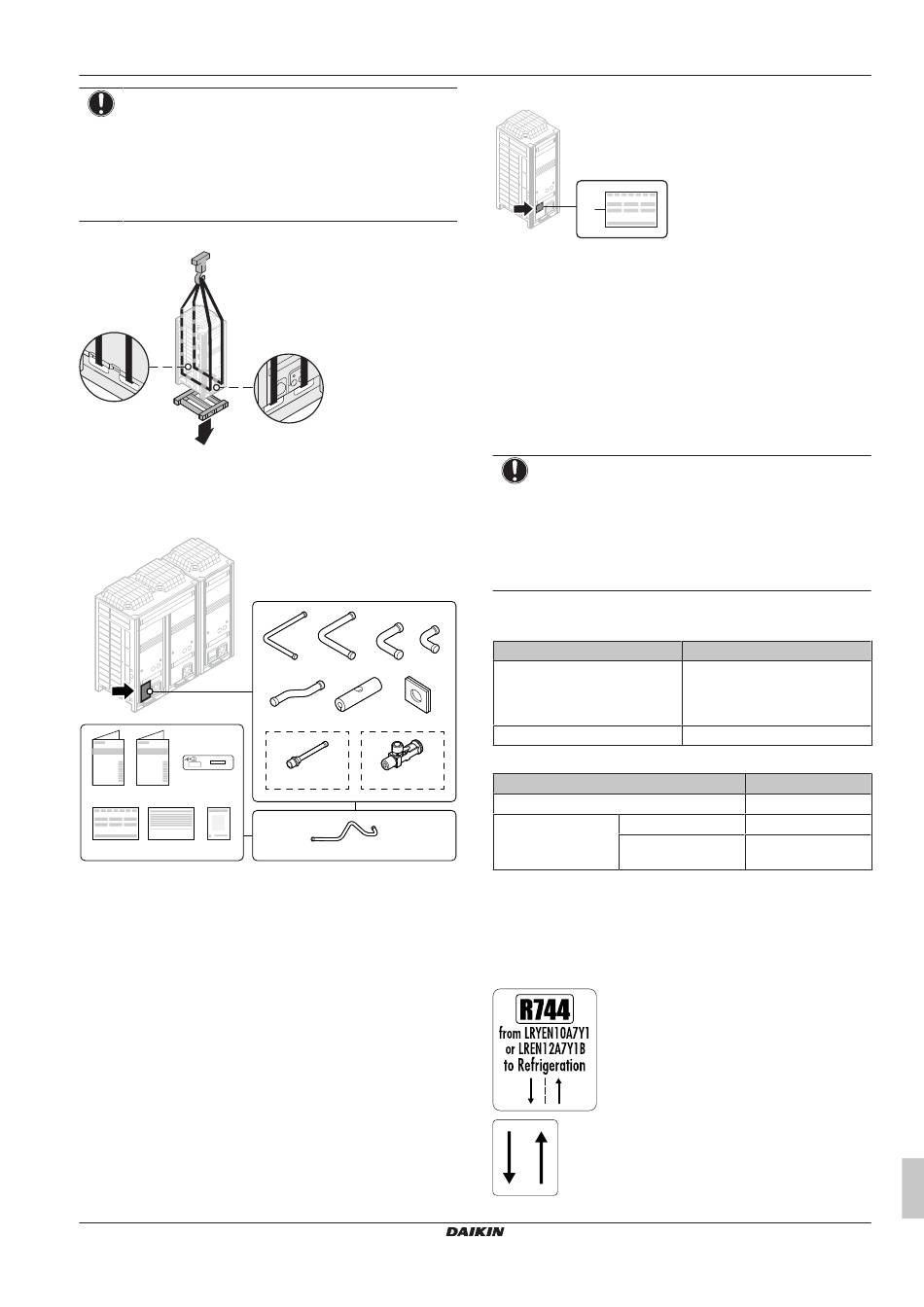

OPMERKING
▪ Gebruik een draagband die het gewicht van de unit
goed kan dragen.
▪ Breng een bescherming aan tussen de behuizing en de
draagbanden.
▪ De breedte van de gaten voor draagbanden in de
buitenunit is 70 mm.
Capacity up unit
10.1.4
Om de toebehoren van de buitenunit uit te
nemen
Buitenunit
RXXX
kg
GWP: XXX
l
j
k
n
o
m
a
Vloeistofleiding, onderkant (Ø15,9 mm)
b
Gasleiding, onderkant (Ø22,2 mm)
c
Vloeistofleiding, voorpaneel (Ø15,9 mm)
d
Gasleiding, voorpaneel (Ø22,2 mm)
e
Leiding veiligheidsklep, voorpaneel
f
Isolatie voor klephuis afsluiter
g
Vierkante isolatie voor deksel afsluiter
h
Deel met schroefdraad
i
Veiligheidsklep
j
Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
k
Montagehandleiding en gebruiksaanwijzing
l
Label hoeveelheid koelmiddel
m
Conformiteitsverklaringen
n
Dossier Technische constructie
o
Instructieblad – Transportklemmen verwijderen
p
Leiding veiligheidsklep, onderkant
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
d
a
b
c
e
f
g
h
i
p
11 Over de units en opties
Capacity up unit
a
a
Conformiteitsverklaring
11
Over de units en opties
11.1
Over de buitenunit
Deze montagehandleiding heeft betrekking op de buitenunit en de
optionele capacity up unit.
Deze units zijn ontworpen voor installatie buiten en bestemd voor
koelingtoepassingen.
OPMERKING
Deze units (LREN8~12A en LRNUN5*) zijn slechts delen
van een koelingsysteem, en voldoen aan de vereisten voor
deelunits
van
de
60335-2-40:2018. Zodoende mogen zij ALLEEN worden
aangesloten op andere units die voldoen aan de
overeenkomstige vereisten voor deelunits van deze
Internationale Standaard.
Algemene benaming en productnaam
In deze handleiding gebruiken we de volgende benamingen:
Algemene naam
Buitenunit
Capacity up unit
Temperatuurbereik
Temperatuurtype
(a)
Buitentemperatuur
Verdampingstempera
Lage temperatuur
tuur
Middelmatige
temperatuur
(a)
Voor beperkingen voor lage belasting, zie 'Beperkingen voor
koeling' in de uitgebreide handleiding voor de installateur en de
gebruiker.
11.1.1
Labels op buitenunit
Label over stroomrichtingen
Montagehandleiding en gebruiksaanwijzing
Internationale
Standaard
IEC
Productnaam
LREN8A▲Y1B▼
LREN10A▲Y1B▼
LREN12A▲Y1B▼
LRNUN5A▲Y1▼
Temperatuurbereik
–20~43°C droge bol
–40~-20°C droge bol
–20~5°C droge bol
15
