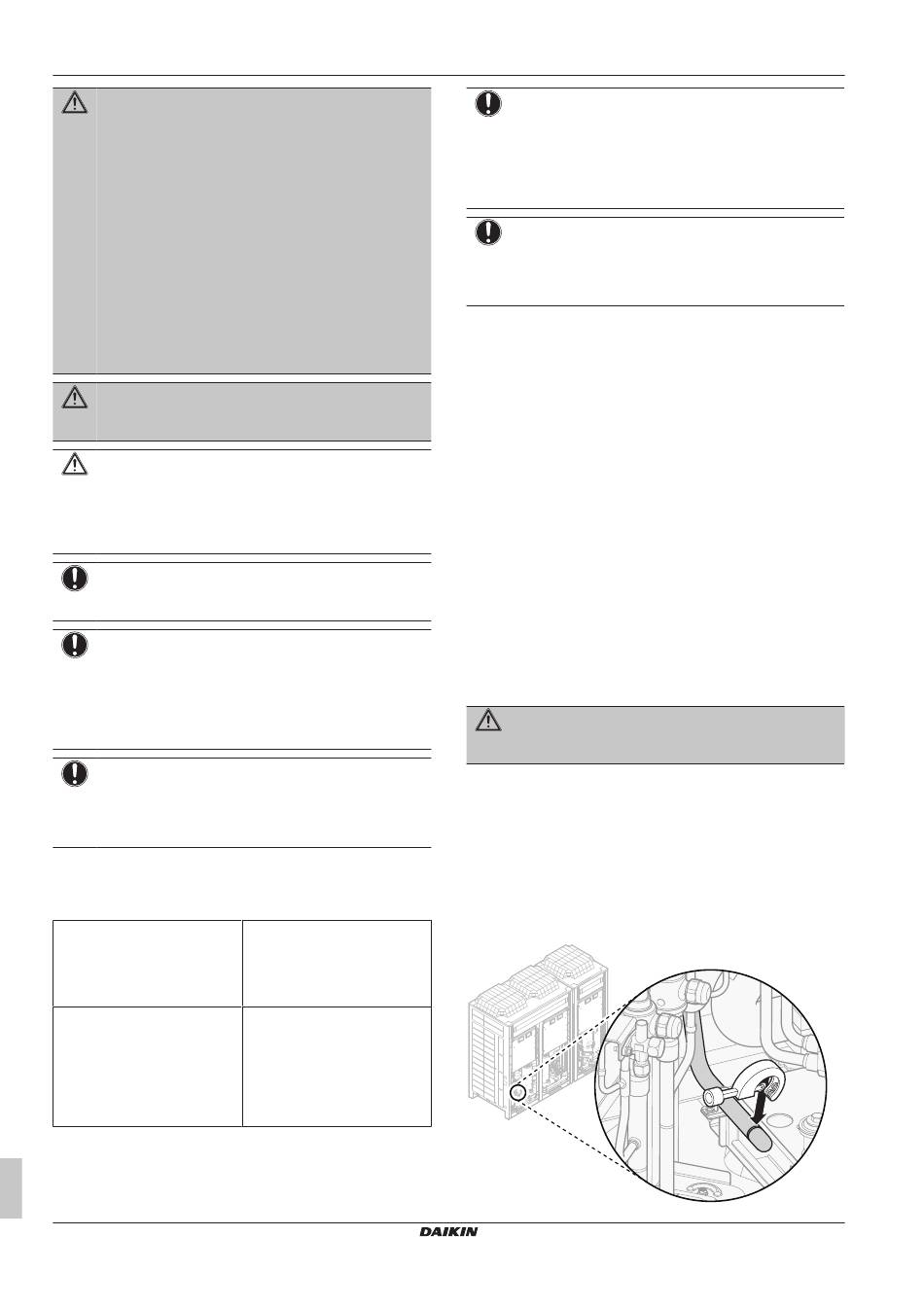

13 Installatie van de leidingen
WAARSCHUWING
Afblazen van de veiligheidsklep van het vloeistofvat kan
ernstig letsel en/of schade veroorzaken (zie
Buitenunit" [ 4 51]):
van de leidingen:
▪ Voer NOOIT service uit op de unit wanneer de druk
aan het vloeistofvat hoger is dan de ingestelde druk
van
de
veiligheidsklep
(90 barg±3%). Koelmiddel dat vrijkomt uit deze
veiligheidsklep
kan
veroorzaken.
▪ Als de druk hoger is dan de ingestelde druk, moet u
ALTIJD druk aflaten via de drukbeveiligingen alvorens
service uit te voeren.
▪ Installeer best een afblaasleiding op de veiligheidsklep.
▪ Wijzig de veiligheidsklep ALLEEN als het koelmiddel is
verwijderd.
WAARSCHUWING
Alle geïnstalleerde veiligheidskleppen MOETEN naar
buiten toe ontluchten en NIET naar een afgesloten ruimte.
VOORZICHTIG
Zorg bij de installatie van een veiligheidsklep ALTIJD voor
voldoende
steun
voor
veiligheidsklep
staat
veiligheidsklep niet stevig geïnstalleerd is, kan ze de
leidingen of de unit beschadigen.
OPMERKING
De ontwerpdruk aan de hogedrukzijde van de aangesloten
koelonderdelen MOET 9 MPaG (90 barg) bedragen.
OPMERKING
Als de ontwerpdruk van de gasleiding van koelonderdelen
geen 90 barg is (bijvoorbeeld: 6 MPaG (60 barg), dan
MOET op de lokale leidingen een veiligheidsklep voor
deze ontwerpdruk worden voorzien. Koelonderdelen met
een ontwerpdruk van minder dan 60 barg kunnen NIET
worden aangesloten.
OPMERKING
Kies en installeer ALTIJD een veiligheidsklep op basis van
de ontwerpdruk van de gasleiding van koelonderdelen en
dat voldoet aan de meest recente EN-normen en de
toepasselijke nationale wetgeving.
Op basis van de laatst geldende norm (EN 13136:2013+A1:2018)
wordt
aanbevolen
om
de
installatietechniek te gebruiken als de ontwerpdruk van de gasleiding
van koelonderdelen 60 barg is:
Type veiligheidsklep
Waar/hoe
(a)
A (mm
2
): doorstroomoppervlak
(b)
Kd: afvoercoefficiënt
Montagehandleiding en gebruiksaanwijzing
30
"19.1 Schema
van
het
vloeistofvat
ernstig
letsel
en/of
schade
de
klep.
Een
geactiveerde
onder
hoge
druk.
Als
de
volgende
veiligheidsklep
(a)
(b)
34,877<A
×Kd
<50,29
Aanbevolen veiligheidsklep:
▪ 3030E/46C (Merk: Castel)
▪ 3061/4C (Merk: Castel)
Lagedrukzijde van de leidingen
van het koelingcircuit.
Gebruik een rechte leiding ≤1 m
en Ø19,2 mm voor de
leidingaansluiting tussen de
lokale leiding en de
veiligheidsklep.
OPMERKING
Wikkel PTFE-tape 20 keer rond de aansluiting en draai de
veiligheidsklep
aanhaalmoment tussen 35 en 60 N•m bij de installatie van
de veiligheidsklep in de zak met accessoires. De
afblaasleiding
geïnstalleerd.
OPMERKING
Als de afsluiters voor de lokale leidingen moeten kunnen
worden
gesloten,
drukveiligheidsklep op de vloeistofleiding tussen de
buitenunit en de binnenunits voor koeling voorzien.
13.4.1
Installatie van veiligheidskleppen
Doel
Installatie van een veiligheidsklep ter bescherming van het drukvat
verplicht.
Accessoires
De veiligheidsklep maakt deel uit van de accessoires. Omdat de
veiligheidsklep van een schroefdraad is voorzien, kan ze niet op de
lokale leiding worden gebraseerd. Daarom bevat de zak met
accessoires ook een deel met schroefdraad dat als tussenstuk dient
tussen de lokale leiding en de veiligheidsklep.
Locatie
De veiligheidsklep moet in de lokale leiding worden geïnstalleerd. De
leiding van de veiligheidsklep kan op 2 manieren op de buitenunit
worden aangesloten: via de onderkant van de unit of via het
voorpaneel.
Als u de leiding van de veiligheidsklep niet in dezelfde richting legt
als de koelmiddelleiding, open dan de andere uitbreekopening (de
kleine voorplaat of de bodemplaat van de buitenunit). Zie
"13.3.2 Koelmiddelleiding op buitenunit
Installatie
WAARSCHUWING
Installeer de veiligheidskleppen volgens de geldende
nationale regelgeving.
Bij verzending van het product blijft een kleine hoeveelheid koelgas
in het product. Dit betekent dat de druk in de leidingen hoger is dan
de atmosferische druk. Om veiligheidsredenen moet het koelmiddel
worden verwijderd alvorens de koelmiddelleidingen af te snijden.
Vereiste: Sluit de koelmiddelleiding aan. Zie
aansluiten" [ 4 27]. Bij deze procedure wordt o.a. het koelmiddel
vrijgelaten alvorens de leidingen af te snijden.
en
1 Snijd het leidinguiteinde van de afsluiter af op de zwarte lijn.
Gebruik altijd gepast gereedschap, zoals een pijpensnijder of
een kniptang.
vast
in
de
juiste
positie
moet
gemakkelijk
kunnen
MOET
de
installateur
aansluiten" [ 4 27].
"13.3 Koelmiddelleiding
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
