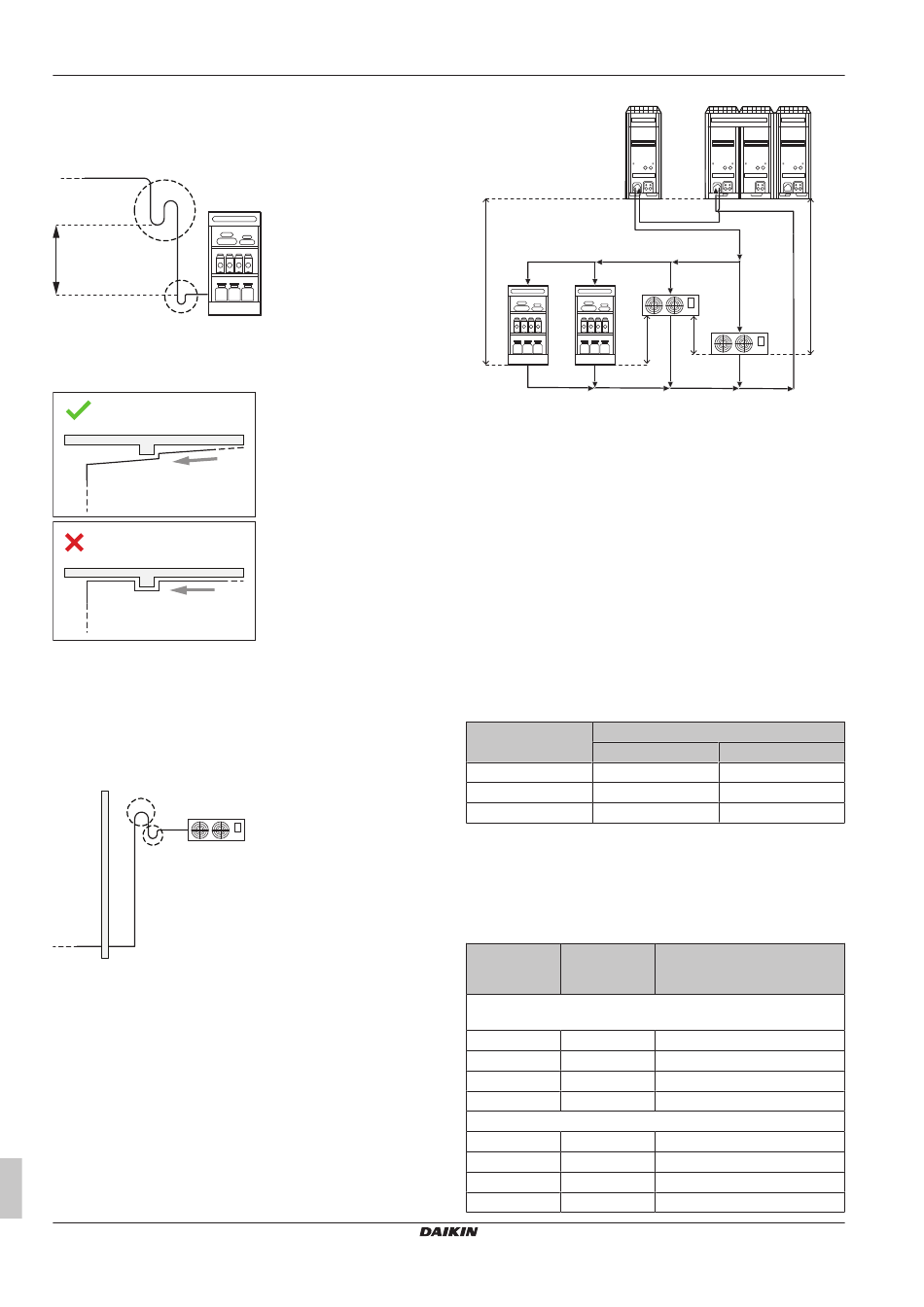

13 Installatie van de leidingen
Olieafscheider installeren
Als de buitenunit hoger dan de binnenunit koeling is geïnstalleerd,
moet in de gasleiding om de 5 m een olieafscheider worden
voorzien. Olieafscheiders vergemakkelijken het terugstromen van de
olie.
c
b
a
c
a
Koelvitrine
b
Hoogteverschil=5 m
c
Sifon
De koelmiddelaanzuigleiding moet altijd naar beneden lopen:
b
b
a
Binnenunit koeling
b
Stroomrichting in koelmiddelaanzuigleiding
Stijgleiding installeren
Als de buitenunit lager dan de binnenunit voor koeling is
geïnstalleerd, moet de stijgleiding dicht bij de binnenunit worden
geïnstalleerd. Wanneer de compressor van de buitenunit begint te
draaien, voorkomt een correct geïnstalleerde stijgleiding dat vloeistof
terugstroomt naar de buitenunit.
b
a
c
a
Binnenunit koeling
b
Stijgleiding dicht bij de binnenunit (gasleiding)
c
Olieafscheider
13.1.4
Leidingmaat selecteren
Bepaal de juiste maat aan de hand van de volgende tabellen en de
afbeelding (alleen als referentie).
Montagehandleiding en gebruiksaanwijzing
24
a
a
1
E
D
F
H3
3
3
H2
f
e
d
1
Capacity up unit (LRNUN5*)
2
Buitenunit (LREN*)
3
Binnenunit (koelvitrine)
4
Binnenunit (koelblazer)
A~J
Vloeistofleiding
a~g
Gasleiding
H1~H3
Hoogteverschil
Wanneer de vereiste leidingdiameters (inch-maten) niet verkrijgbaar
zijn, mag u ook andere diameters (mm-maten) gebruiken; houd
hierbij rekening met de volgende punten:
▪ Neem de leidingdiameter die het dichtst bij de gevraagde diameter
ligt.
▪ Gebruik de gepaste adapterstukken voor de overgang van
leidingen met inch-maten naar leidingen met mm-maten (lokaal te
voorzien).
▪ Bereken de hoeveelheid koelmiddel zoals beschreven in
"15.2 Hoeveelheid koelmiddel
Leidingmaat tussen buitenunit en eerste aftakking
Model
Leidingmaat (buitendiameter) (mm)
Vloeistofzijde
LREN8*
Ø15,9×t1,05
LREN10*
Ø15,9×t1,05
LREN12*
Ø15,9×t1,05
(a)
Voor koelleiding (A, B, a, b).
(b)
Voor beperkingen voor lage belasting, zie 'Beperkingen voor
koeling' in de uitgebreide handleiding voor de installateur en de
gebruiker.
Leidingmaat tussen aftakkingsdelen of tussen
eerste en tweede aftakking
Capaciteitsind
Leidingmaat
ex binnenunit
(buitendiamete
(kW)
r) (mm)
Vloeistofleiding voor middelmatige temperatuur en lage
temperatuur
x≤3,0
Ø6,4×t0,8
3,0<x≤10,0
Ø9,5×t0,65
10,0<x≤18,0
Ø12,7×t0,85
18,0<x
Ø15,9×t1,05
Gasleiding voor middelmatige temperatuur
x≤6,5
Ø9,5×t0, 56
6,5<x≤14,0
Ø12,7×t0,85
14,0<x≤19,0
Ø15,9×t1,05
19,0<x≤23,0
Ø19,1×t1,30
2
A
B
C
H3
G
4
b
J
4
H1
g
j
c
a
bepalen" [ 4 42].
(a)
(b)
(b)
Gaszijde
Ø19,1×t1,30
Ø19,1×t1,30
Ø22,2×t1,50
Materiaal leidingen
(a)
C1220T–O
K65 en gelijkwaardige leiding
K65 en gelijkwaardige leiding
K65 en gelijkwaardige leiding
(a)
K65 en gelijkwaardige leiding
K65 en gelijkwaardige leiding
K65 en gelijkwaardige leiding
K65 en gelijkwaardige leiding
LREN8~12A + LRNUN5A
CO₂ ZEAS buitenunit en capacity up unit
4P704141-1F – 2024.12
