Elektromechanische wegbarriere met slagboom
3.9

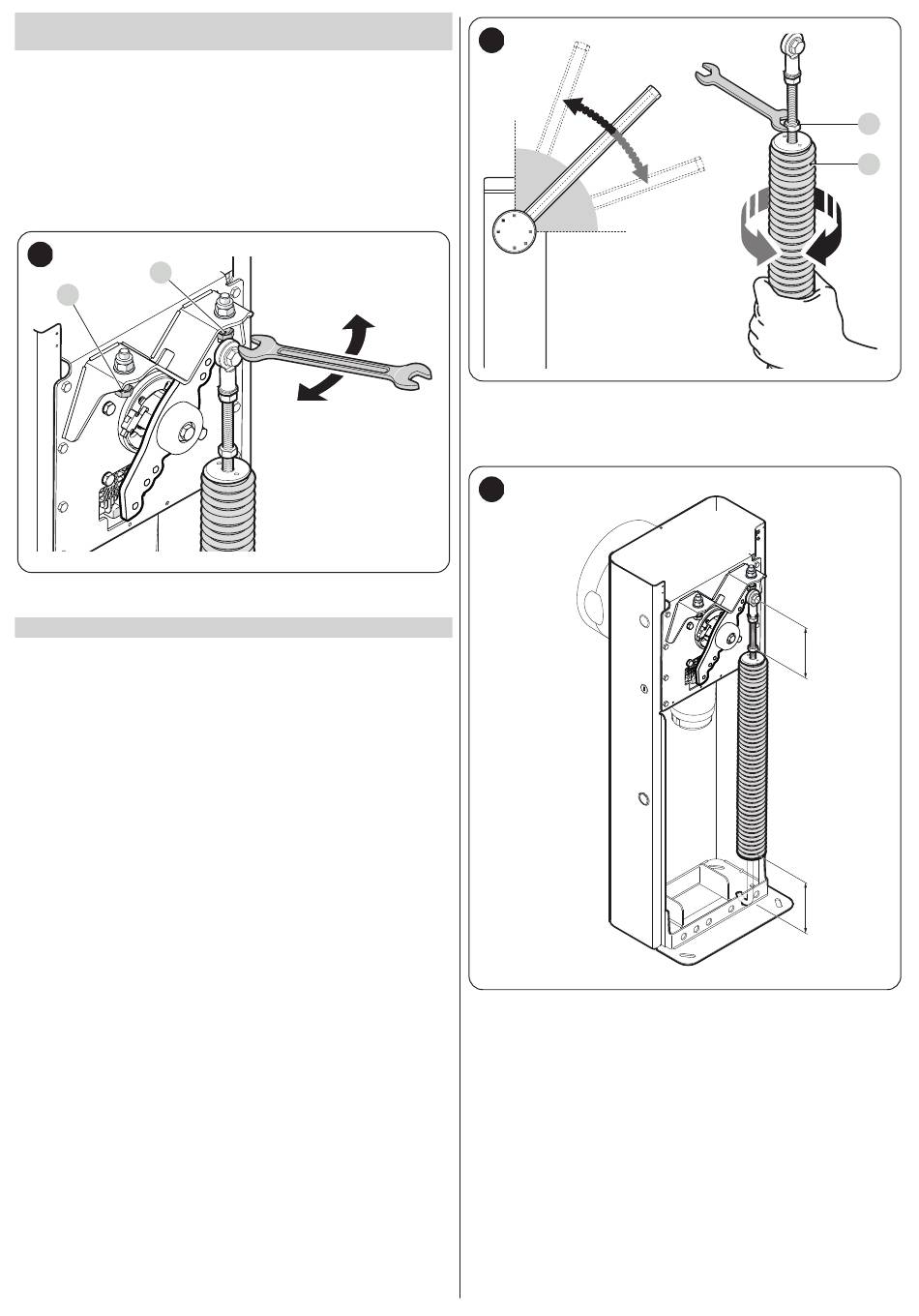

INSTELLING VAN DE MECHANISCHE
EINDAANSLAGEN
Ga als volgt te werk om de eindaanslagen af te stellen:
1.
ontgrendel de reductiemotor met de daartoe bestemde sleutel (zie
paragraaf "Handmatig ontgrendelen en vergrendelen van de
reductiemotor")
2.
laat de slagboom handmatig een volledige openings- en sluitma-
noeuvre uitvoeren
3.
draai aan de schroeven van de mechanische eindaanslagen (A - B)
om de horizontale uitlijning van de slagboom te regelen wanneer
deze dicht is, en de verticale uitlijning van de slagboom als hij open
is
27
A
B
4.
zodra u alles heeft afgesteld, moet u de moeren goed vastdraaien.
3.10 BALANCERING VAN DE SLAGBOOM
De balancering van de slagboom is nodig om het beste evenwicht te ver-
krijgen tussen het volledige gewicht van de slagboom, inclusief de geïn-
stalleerde accessoires, en de kracht die hij moet weerstaan door de span-
ning van de balanceringsveer.
Om de spanning van de veer te controleren, gaat u als volgt te werk.
Voor de modellen M-BAR ("Afbeelding 28")
1.
ontgrendel de reductiemotor met de daartoe bestemde sleutel (zie
paragraaf "Handmatig ontgrendelen en vergrendelen van de
reductiemotor")
2.
breng de slagboom met de hand ongeveer halverwege zijn slag
(45°) en laat hem stilstaan
3.
als de slagboom omhoog gaat moet u de spanning van de veer
kleiner maken (A) door hem met de hand met de klok mee te draai-
en. Als de slagboom echter omlaag gaat moet u de spanning van
de veer groter maken door hem met de hand tegen de klok in te
draaien.
Opmerking
De waarde van de onbalans is acceptabel als de kracht
die nodig is om de slagboom tijdens het openen, het sluiten en in
alle andere standen, te bewegen, kleiner of gelijk is aan de helft
van de nominale waarde. De benodigde kracht is dus circa 1,5
kg voor M3, 3,5 kg voor M5 en 4,5 kg voor M7. De kracht wordt
haaks op de slagboom gemeten en op 1 m vanaf de rotatie-as.
28
45°
45°
4.
herhaal de handeling door de slagboom ook op ongeveer 20° en
op 70° te plaatsen. Als de slagboom op zijn plaats blijft staan, be-
tekent het dat de balancering correct is; een lichte onbalans is toe-
gestaan, maar de slagboom mag nooit hevig bewegen
29
Opmerking
Controleer of de veer op gelijke afstand van de twee
bevestigingspunten zit.
5.
draai de moer los (B) om de balanceringsveer te blokkeren
6.
blokkeer de reductiemotor.
B
A
=
=
