Elektromechanische wegbarriere met slagboom
9.4
AANSLUITING VAN EEN RADIO-ONTVANGER VAN
HET TYPE SM
De besturingseenheid heeft een aansluiting voor radio-ontvangers met
SM-connector (optionele accessoires) die tot de familie SMXI of OXI, enz.,
behoren. Met deze radio-ontvangers kan de besturingseenheid op afstand
worden bediend door middel van zenders die op de ingangen van de be-
sturingseenheid werken.
f
Voordat er een ontvanger wordt geïnstalleerd moet de
elektrische voeding naar de besturingseenheid uitge-
schakeld worden.

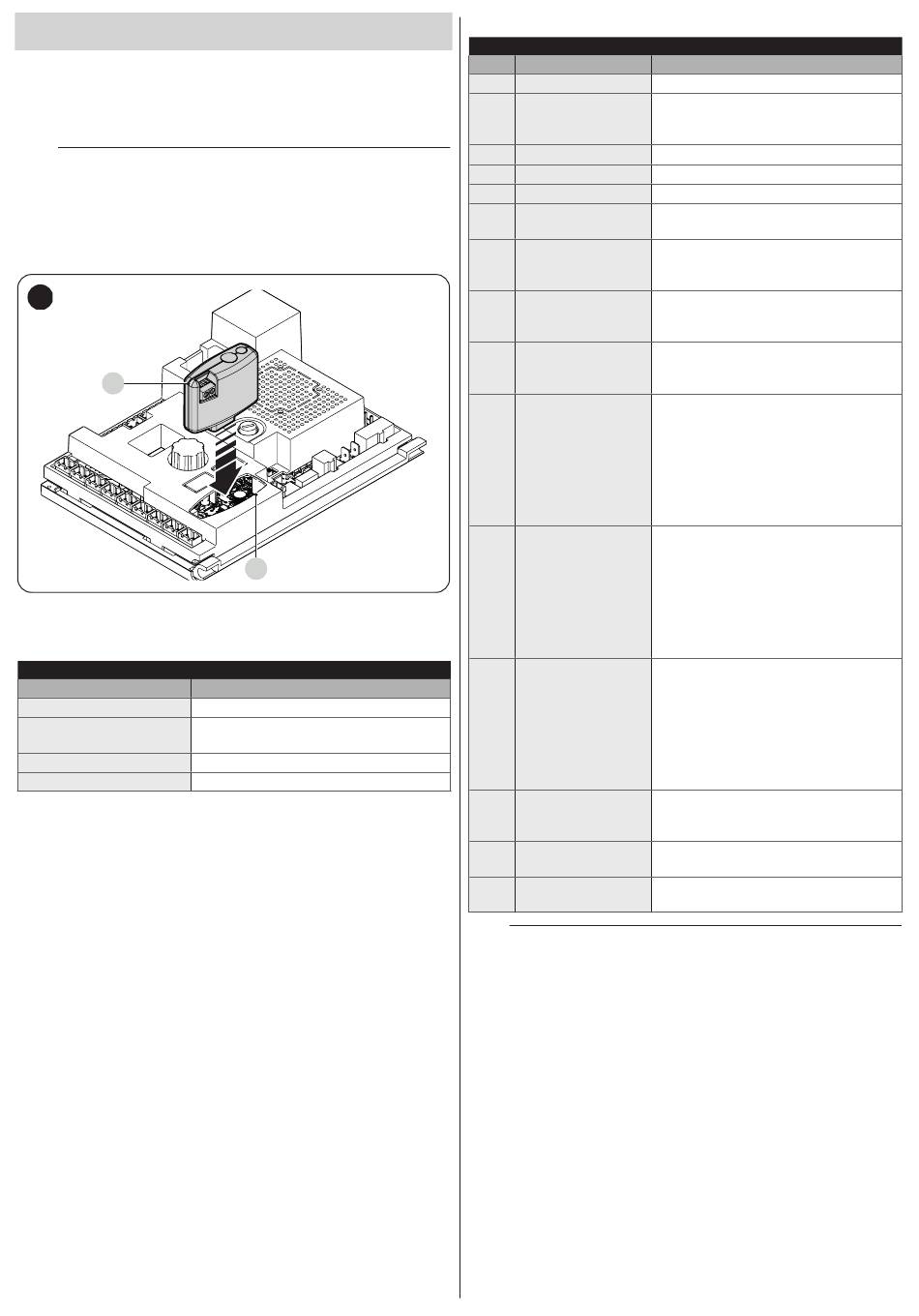

Een ontvanger wordt als volgt geïnstalleerd ("Afbeelding 55"):
1.
plaats de ontvanger (A) in de hiervoor bedoelde ruimte (B) op de
elektronische printplaat van de besturingseenheid.
55
A
In "Tabel 18" wordt de overeenstemming beschreven tussen de uitgang
van de radio-ontvanger en de instructie die de motor zal uitvoeren:
SMXI / SMXIS OF OXI / OXIFM / OXIT / OXITFM IN MODUS I OF MODUS II
Uitgang ontvanger
Uitgang nr. 1
Uitgang nr. 2
Uitgang nr. 3
Uitgang nr. 4
Als de radio-ontvanger OXI wordt geïnstalleerd die in "UITGEBREIDE MO-
DUS" wordt gebruikt, kan deze de instructies verzenden die vermeld staan
in "Tabel 19".
38 – NEDERLANDS
B
Instructie
"Stap-voor-stap"
"Ontsteking met tijdgeschakeld
gebruikerslicht"
"Openen"
"Sluiten"
OXI / OXIFM /OXIT / OXITFM IN UITGEBREIDE MODUS II
Nr
Instructie
1
Stap-voor-stap
Ontsteking met
2
tijdgeschakeld
gebruikerslicht
3
Openen
4
Sluiten
5
Stop
Stap-voor-stap
6
woonblok
Stap-voor-stap hoge
7
prioriteit
Ontgrendelen en
8
openen
Ontgrendelen en
9
sluiten
Automatisering
10
openen en
vergrendelen
Automatisering
11
sluiten en
vergrendelen
Tabel 18
Automatisering
12
vergrendelen
Automatisering
13
ontgrendelen
Stap-voor-stap
14
barrière MASTER
Stap-voor-stap
15
barrière SLAVE
l
Zie voor meer informatie de specifieke handleiding van
de ontvanger.
Beschrijving
Instructie "SbS" (Stap-voor-stap)
Opdracht "Ontsteking met tijdgeschakeld
gebruikerslicht"
Instructie "Openen"
Instructie "Sluiten"
Manoeuvre stoppen
Instructie in woonblokmodus
Geeft de instructie ook als de
automatisering geblokkeerd is of de
instructies actief zijn
Ontgrendelt de geblokkeerde
automatisering en voert een
Openingsmanoeuvre uit
Ontgrendelt de geblokkeerde
automatisering en voert een
Sluitmanoeuvre uit
Veroorzaakt een openingsmanoeuvre
en blokkeert aan het einde hiervan de
automatisering; de besturingseenheid
accepteert geen andere instructie,
behalve "Stap-voor-stap hoge prioriteit",
"Automatisering ontgrendelen" of (alleen
vanaf Oview) de instructies: "Ontgrendelen
en sluiten" en "Ontgrendelen en openen"
Veroorzaakt een sluitingsmanoeuvre
en blokkeert aan het einde hiervan de
automatisering; de besturingseenheid
accepteert geen andere instructie,
behalve "Stap-voor-stap hoge prioriteit",
"Automatisering ontgrendelen" of (alleen
vanaf Oview) de instructies: "Ontgrendelen
en sluiten" en "Ontgrendelen en openen"
Veroorzaakt een stopzetting van
de manoeuvre en blokkeert de
automatisering; de besturingseenheid
accepteert geen andere instructies
behalve "Stap-voor-stap hoge prioriteit",
"Automatisering ontgrendelen", of (alleen
vanaf Oview) de instructies: "Ontgrendelen
en sluiten" en "Ontgrendelen en openen"
Veroorzaakt ontgrendeling van de
automatisering en herstel van de normale
werking
Opdracht "Sbs" (Stap-voor-stap) voor
MASTER barrière
Opdracht "Sbs" (Stap-voor-stap) voor
SLAVE barrière
Tabel 19
