Elektromechanische wegbarriere met slagboom

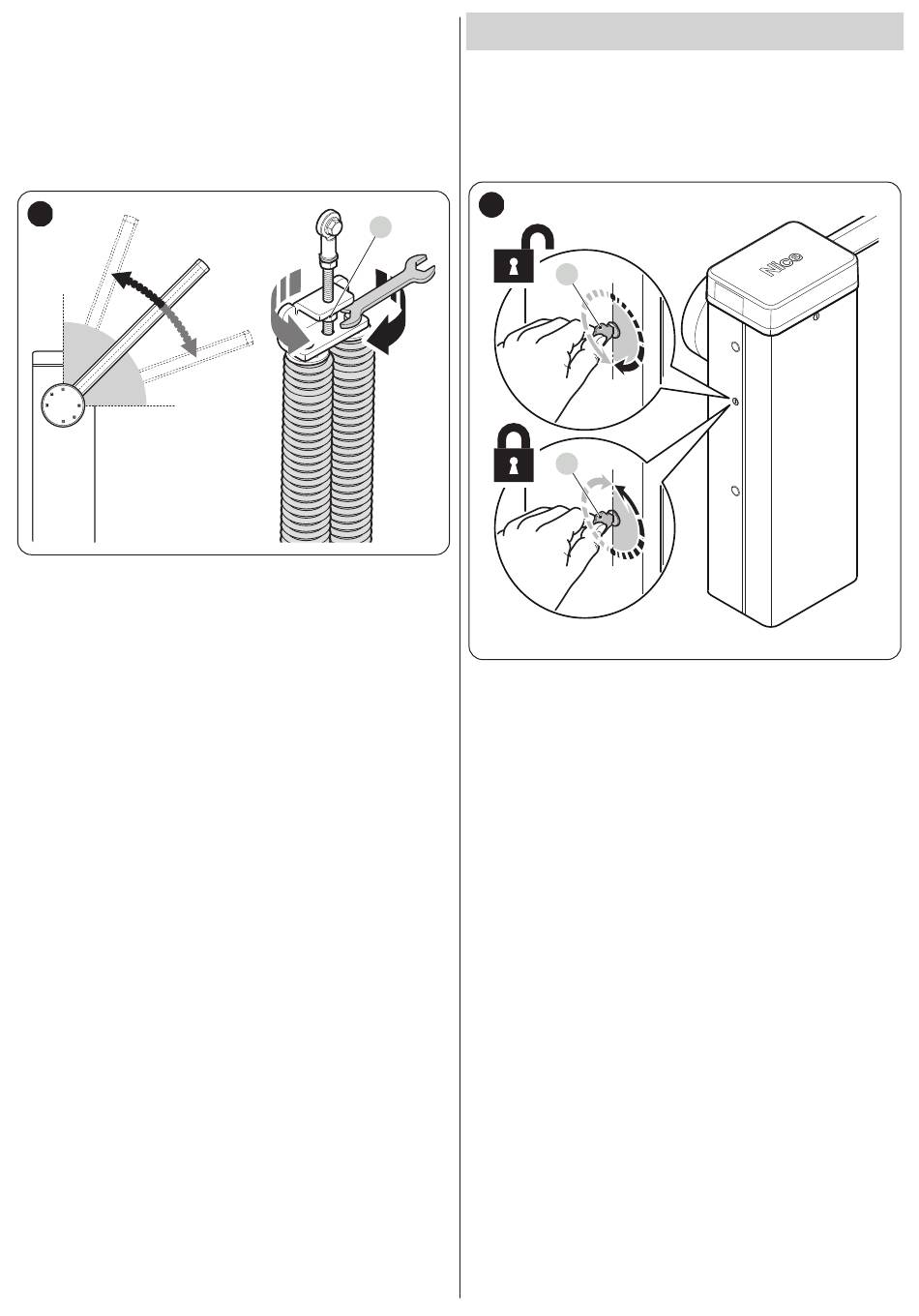

Voor de modellen L-BAR ("Afbeelding 30")
1.
ontgrendel de reductiemotor met de daartoe bestemde sleutel (zie
paragraaf "Handmatig ontgrendelen en vergrendelen van de
reductiemotor")
2.
breng de slagboom met de hand ongeveer halverwege zijn slag
(45°) en laat hem stilstaan
3.
als de slagboom omhoog neigt te gaan moet de spanning van de
veer worden verminderd door rechtsom aan de moer (C) te draaien.
Als de slagboom echter omlaag neigt te gaan moet u de spanning
van de veer groter maken door de moer (C) linksom te draaien.
30
45°
45°
Opmerking
De waarde van de onbalans is acceptabel als de kracht
die nodig is om de slagboom tijdens het openen, het sluiten en in
alle andere standen, te bewegen, kleiner of gelijk is aan de helft
van de nominale waarde. De benodigde kracht is dus ongeveer
6,5 kg. De kracht wordt haaks op de slagboom gemeten en op
1 m vanaf de rotatie-as.
4.
herhaal de handeling door de slagboom ook op ongeveer 20° en
op 70° te plaatsen. Als de slagboom op zijn plaats blijft staan, be-
tekent het dat de balancering correct is; een lichte onbalans is toe-
gestaan, maar de slagboom mag nooit hevig bewegen
5.
blokkeer de reductiemotor.
14 – NEDERLANDS
3.11 HANDMATIG ONTGRENDELEN EN
VERGRENDELEN VAN DE REDUCTIEMOTOR
De reductiemotor is uitgerust met een mechanisch ontgrendelingssysteem
waarmee de slagboom handmatig geopend en gesloten kan worden.
Deze handelingen dienen te worden uitgevoerd als de elektrische energie
uitvalt, bij storingen in functionering en tijdens de installatie.
Ontgrendelen gebeurt als volgt:
1.
doe de sleutel in de opening (A) en draai hem 180° naar links of
rechts
31
C
2.
u kunt de vleugel nu handmatig in de gewenste stand plaatsen.
Om te vergrendelen:
1.
doe de sleutel (A) weer in zijn beginstand
2.
Trek de sleutel eruit.
A
A
