Elektromechanische wegbarriere met slagboom
a
Waarschuwingen bij het realiseren van de spoel:
– geadviseerd wordt om de magneetspoel in de buurt van de
slagboombarrière te installeren
– de elektrische kabels van de magneetspoelen moeten geschei-
den worden van de andere kabels in de slagboombarrière (voe-
dingskabel, kabels van accessoires enz.)
– als de magneetspoelen op verschillende slagboombarrières
worden aangesloten, moeten ze op minimaal 1 m afstand van
elkaar worden gepositioneerd
– de magneetspoel moet zodanig bevestigd worden dat hij niet
kan bewegen, omdat eventuele bewegingen die veroorzaakt
worden door een onstabiele bestrating valse interventies kun-
nen veroorzaken

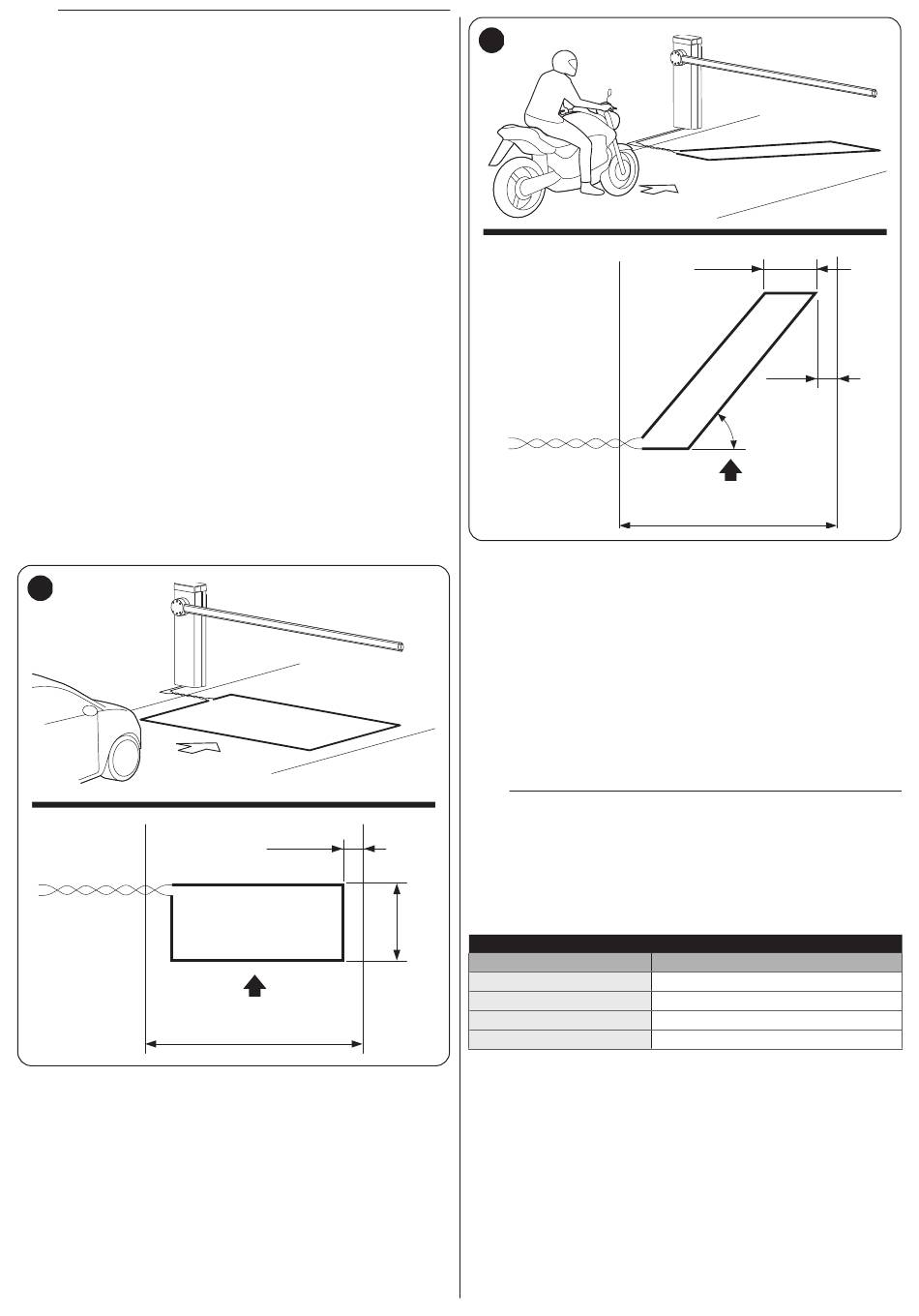

– de afmetingen van de spoel moet gedefinieerd worden op basis
van de toepassing. Houd er rekening mee dat de spoel op een
afstand van minimaal 20 cm van vaste metalen objecten en een
afstand van 1 m van bewegende metalen objecten moet wor-
den gepositioneerd ("afbeelding 59"). Voor een optimale wer-
king wordt geadviseerd om een spoel te gebruiken die kleiner
of even groot is als het object dat gedetecteerd moet worden
– gewoonlijk is de spoel die gebruikt wordt voor de doorgang van
auto's en vrachtwagens rechthoekig van vorm, en moet hij op
45° worden geplaatst ten opzichte van het fietspad voor fiet-
sen en brommers ("afbeelding 60"). Geadviseerd wordt om de
hoeken van 45° van de baan op de bestrating af te snijden om
te voorkomen dat de kabel breekt
– om interferenties te voorkomen moeten de aansluitkabels van
de spoel minimaal 20 keer per meter worden gekruist en mo-
gen er geen koppelingen in de kabels zijn; als de kabel verlengd
moet worden, soldeer de geleiders dan en dicht ze af met een
warmtebestendige huls
– de lengte van de kabel moet minder dan 20 m zijn.
59
SM
Rijrichting
CR
Rijweg
40 – NEDERLANDS
~ 0,35 m
1 m
SM
CR
60
SM
Rijrichting
CR
Rijweg
Instructies voor het realiseren van de spoel
Nadat u de afmeting van de spoel heeft bepaald:
1.
graaf een geul in de bestrating van 8 mm breed en 30-50 mm diep
("afbeelding 61")
2.
reinig de geul en plaats de spoel; probeer hem aan te drukken om
te voorkomen dat hij beweegt
3.
voer het aantal wikkelingen uit op basis van de omtrek, zoals aan-
gegeven in "Tabel 20" met behulp van een geïsoleerde eenpolige
koperen kabel van 1,5 mm
4.
bedek de spoel met zand om hem te beschermen en dicht de geul
vervolgens af met asfalt of hars voor buiten ("afbeelding 61")
a
Let op! – De temperatuur van het afdichtmiddel mag niet
hoger zijn dan de maximaal toegestane temperatuur voor
de isolatie van de kabel, anders kan er een isolatieverlies
naar de aarde optreden.
5.
sluit de elektrische kabels aan op de detector voor metaalmassa's
en van daaruit op de klemmen Loop1 en Loop2.
PLAATSING VAN DE SPOEL
Omtrek van de spoel
2 – 4 m
4 – 7 m
7 – 12 m
meer dan 12 m
Opmerking
Als op de plaats waar de spoel is gepositioneerd, on-
der de bestrating, eventuele metalen versterkingen aanwezig
zijn, dan wordt de inductiviteit van de spoel verminderd. In dat
geval moeten er twee wikkelingen aan de oprolling van de kabel
worden toegevoegd.
~ 0,8 m
0,2 m
45°
SM
CR
("afbeelding 61")
2
Aantal uit te voeren wikkelingen
6
5
4
3
Tabel 20
