Elektromechanische wegbarriere met slagboom
7
PROGRAMMERING
7
PROGRAMMERING

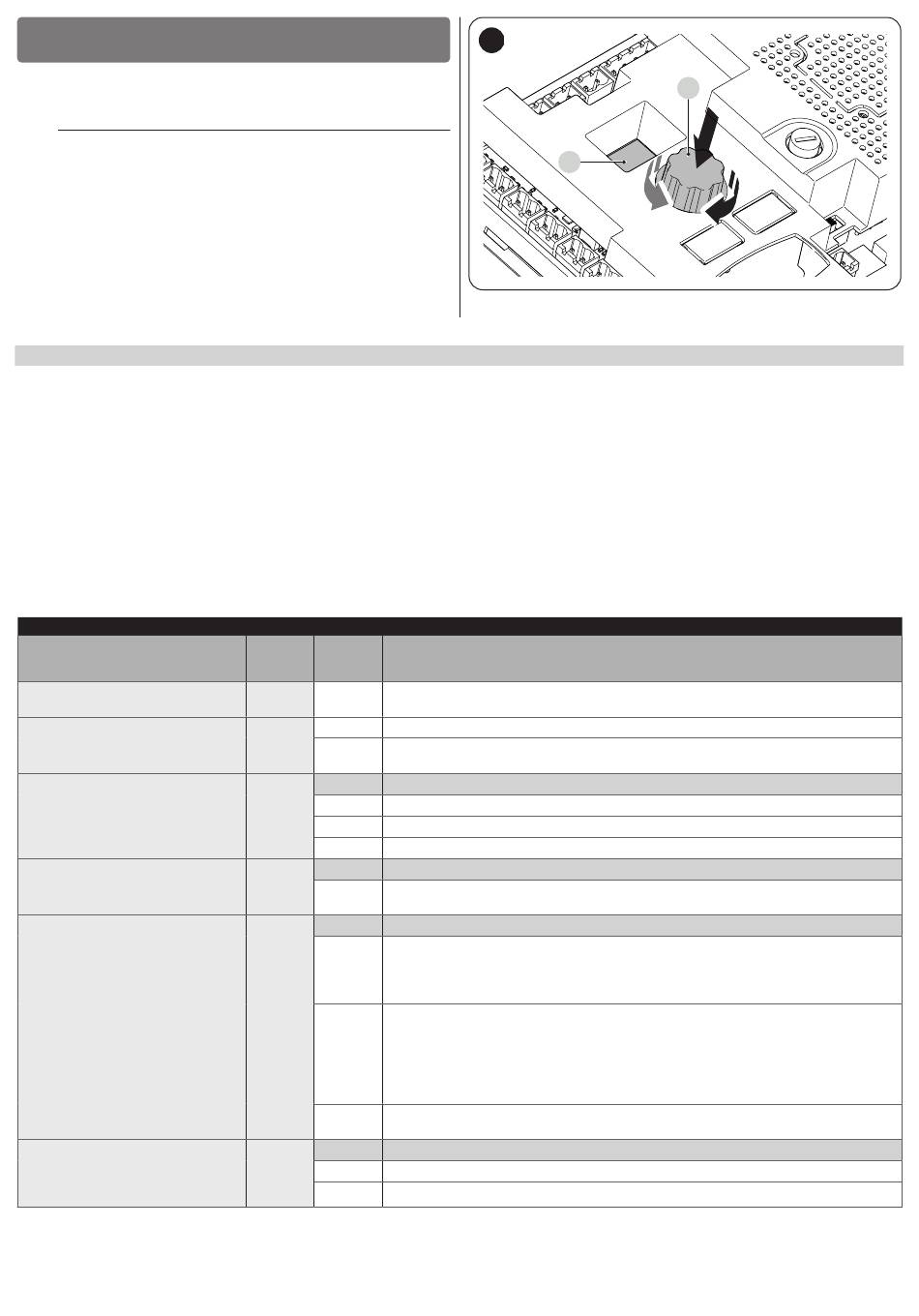

De programmering van de centrale vindt plaats d.m.v. de rotatie van de
incrementele encoder (A), de verticale druk van de encoder zelf en het
gebruik van het display (B).
l
Raadpleeg "Tabel 6" voor de volledige lijst van parame-
ters en de betreffende waarden die kunnen worden ge-
selecteerd.
7.1
PROGRAMMERING VAN DE BESTURINGSEENHEID
Als u de encoder linksom of rechtsom draait (A), kunt u op het display (B) de parameters bekijken die staan in de "Tabel 6" en die het menu van het
eerste niveau aangeven.
Zodra u de gewenste parameter van het eerste niveau heeft gevonden, op basis van de programmering die u uit moet voeren, door op de encoder te
drukken en weer los te laten (A), gaat u naar het tweede niveau, waar de waarde van de opgeslagen parameter verschijnt of de default parameter (vast
display), die betrekking heeft op de parameter van het eerste niveau dat u net geselecteerd heeft.
Als u de encoder roteert (A) kunt u de waarden van het tweede niveau bekijken (display knippert). Zodra u de waarde heeft gekozen door op de encoder
(A) te drukken, wordt de gekozen waarde opgeslagen en keert u terug naar het eerste niveau.
Tussen de opties van waarden bevinden zich "ESC" en "---"; zodra u "ESC" heeft geselecteerd, drukt u de encoder in en laat u hem weer los (A). U
keert terug naar de parameters van het eerste niveau, zonder wijzigingen aan de programmering uit te voeren, terwijl de waarde "---" een programme-
ring aangeeft die is gemaakt met de externe Oview programmeereenheid. Die waarde kan niet worden geselecteerd als eenvoudige parameter van het
tweede niveau.
PROGRAMMERINGSPARAMETERS
Betekenis
Quick setup
Installatie
Programma
Type werking
Terugloop na foto
Hiermee kan de slagboom in
openingspositie worden behouden,
voor de tijd die nodig is om voertuigen
of personen door te laten. De ingreep
van de veiligheidsinrichtingen activeert
automatisch een sluitmanoeuvre,
nadat de tijd sluiten na foto is
verstreken
Veiligheid voor Sluiten na foto
Hiermee selecteert u welke veiligheid
de hersluiting start na de ingreep van
de fotocellen
22 – NEDERLANDS
Parameters
Parameters
van Niveau
van Niveau
Effect na het drukken op de encoder (A)
I
II
Start het aanleren van de BlueBus inrichtingen, Alt en aanleren afstandswaarden in
8 . 8 . 8 . -
sequentie, de een na de ander
Aanleren inrichtingen die zijn aangesloten op de klem Bluebus en Alt
1
Aanleren openings- en sluitposities: de waarde van de loop van de slagboom wordt
S e t
2
afgelezen, gemeten door de mechanische sluitstop tot aan de openingsstop
Standaard basis firmware
0 0 0
Firmware 1 (Personalisatie van de basis Firmware, niet gebruikt)
0 0 1
P r n
Firmware 2 (Personalisatie van de basis Firmware, niet gebruikt)
0 0 2
Firmware 3 (Personalisatie van de basis Firmware, niet gebruikt)
0 0 3
Semi-automatische werking
O F F
Automatische werking: na een openingsmanoeuvre, en als de pauzetijd is verlopen, start
F 0 1
O n
de sluitmanoeuvre automatisch
Functie uitgeschakeld
O F F
Functie Actief met modus Open tot deactivering: de ingreep van een veiligheidsinrichting
veroorzaakt de stop van de slagboom; bij deactivering van het mechanisme begint het
1
aftellen van de teller "Terugloop na foto". Als deze tijd is verstreken wordt automatisch een
sluitmanoeuvre gestart
Functie Actief met modus Open alles: de ingreep van een veiligheidsinrichting veroorzaakt
de omkering van de slagboom tot aan de openingspositie waar het aftellen van de teller
F 0 2
"Terugloop na foto" begint. Als deze tijd is verstreken wordt opnieuw automatisch een
2
sluitmanoeuvre gestart.
NB: een opdracht die de opening veroorzaakt tijdens de "Tijd terugloop na foto", verhindert
het hersluiten.
Functie Actief met modus Open alles 2: gedrag hetzelfde als "Open alles", maar in dit geval
3
zal een opdracht die de opening veroorzaakt de hersluiting niet verhinderen
Fotocellen en loop (geconfigureerd als fotocellen)
1
Alleen fotocellen
2
F 0 3
Alleen loop (geconfigureerd als fotocellen)
3
49
B
A
Tabel 6
