Elektromechanische wegbarriere met slagboom
4.2
SCHEMA EN BESCHRIJVING VAN DE AANSLUITINGEN

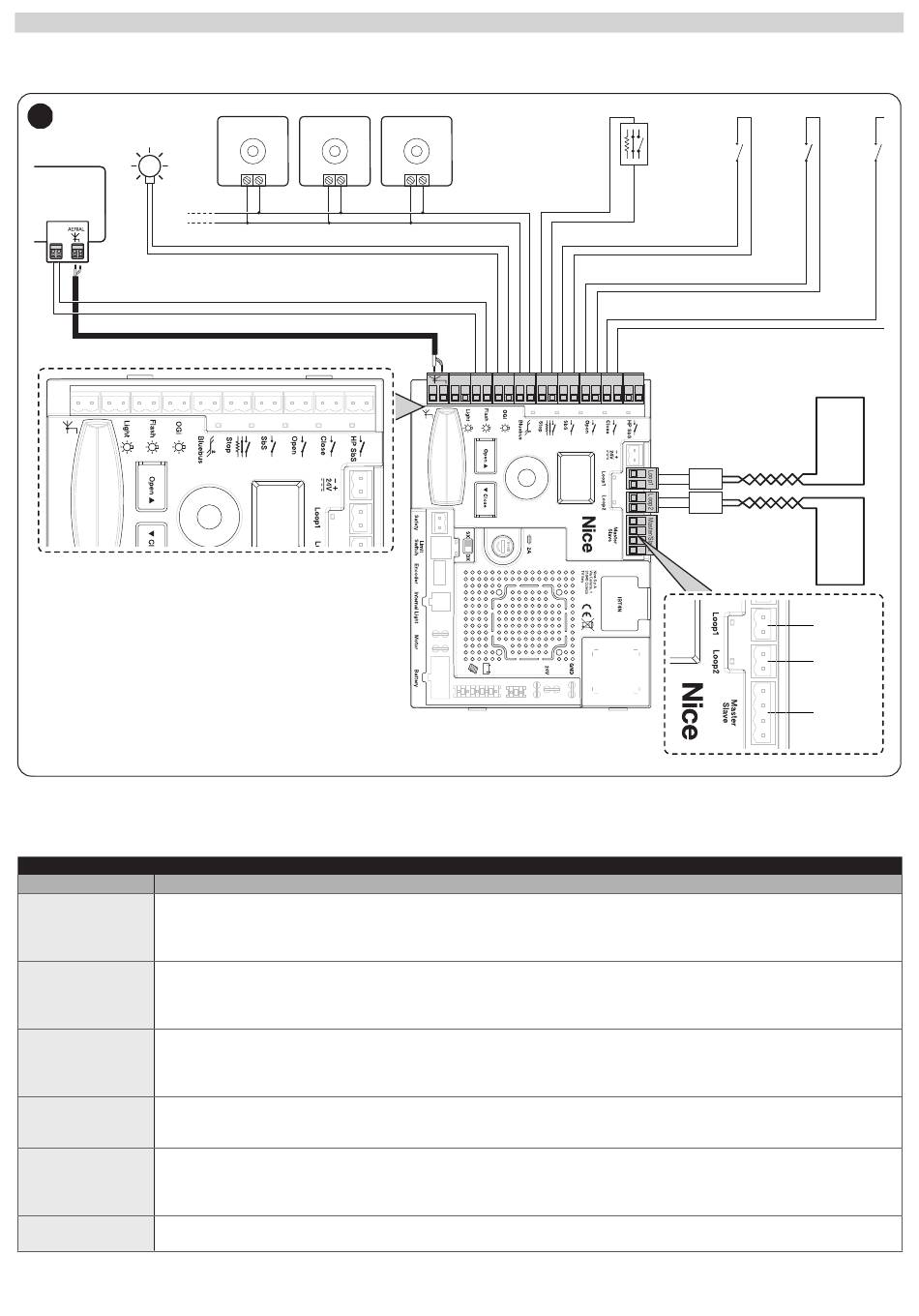

4.2.1 AANSLUITSCHEMA
40
OGI
24V 4W
FLASH
4.2.2 BESCHRIJVING VAN DE AANSLUITINGEN
ELEKTRISCHE AANSLUITINGEN
Klemmen
Beschrijving
Uitgang voor knipperlicht "Lichten slagboom"; het is mogelijk signaleringsinrichtingen aan te sluiten van 24V maximaal 10W.
Deze kan ook voor andere functies worden geprogrammeerd (zie hoofdstuk "PROGRAMMERING") of hergeconfigureerd m.b.v. de
LIGHT
oview programmeereenheid.
LED-strips R+G XBA40, XBA60, XBA80 kunnen worden aangesloten door de programmering te wijzigen.
Uitgang voor knipperlicht; het is mogelijk lampen van 12V max 21W aan te sluiten, of een knipperlicht Nice LUCY B, MLB of
MLBT.
FLASH
Deze kan ook voor andere functies worden geprogrammeerd (zie hoofdstuk "PROGRAMMERING") of hergeconfigureerd m.b.v. de
oview programmeereenheid.
Uitgang "Controlelampje slagboom open"; het is mogelijk hierop een signaleringslamp van 24 V, maximaal 10W aan te sluiten.
Deze kan ook voor andere functies worden geprogrammeerd (zie hoofdstuk "PROGRAMMERING") of hergeconfigureerd m.b.v. de
OGI
oview programmeereenheid.
LED-strips R+G XBA40, XBA60, XBA80 kunnen worden aangesloten door de programmering te wijzigen.
Op deze klem kunnen compatibele inrichtingen worden aangesloten. Ze worden allemaal parallel aangesloten met slechts twee
BLUEBUS
draden waarlangs zowel de elektrische voeding als de communicatiesignalen lopen.
Meer informatie over BlueBUS vindt u in paragraaf "BlueBUS".
Ingang voor inrichtingen die door hun ingreep de onmiddellijke stop veroorzaken van de lopende manoeuvre, gevolgd door
een korte omkering. Door het uitvoeren van de juiste handelingen kunt u op de ingang STOP contacten van het type "Normaal
STOP
gesloten", "Normaal open" of inrichtingen met een constante weerstand aansluiten.
Meer informatie over STOP vindt u in paragraaf "Ingang STOP".
Ingang voor inrichtingen die de beweging in de modus Stap-voor-Stap aansturen; het is mogelijk contacten van het type "Normaal
SbS
open" aan te sluiten.
EPMB/EPLB
TX
Bluebus
Bluebus
RX
Bluebus
Light
Flash
OGI Bluebus Stop SbS Open Close HPSbS
NO
NC
NO
NO
NO
8K2
LOOP1
D1
D2
LOOP2
LOOP 1
LOOP 2
MASTER
SLAVE
NEDERLANDS – 17
NO
Tabel 4
