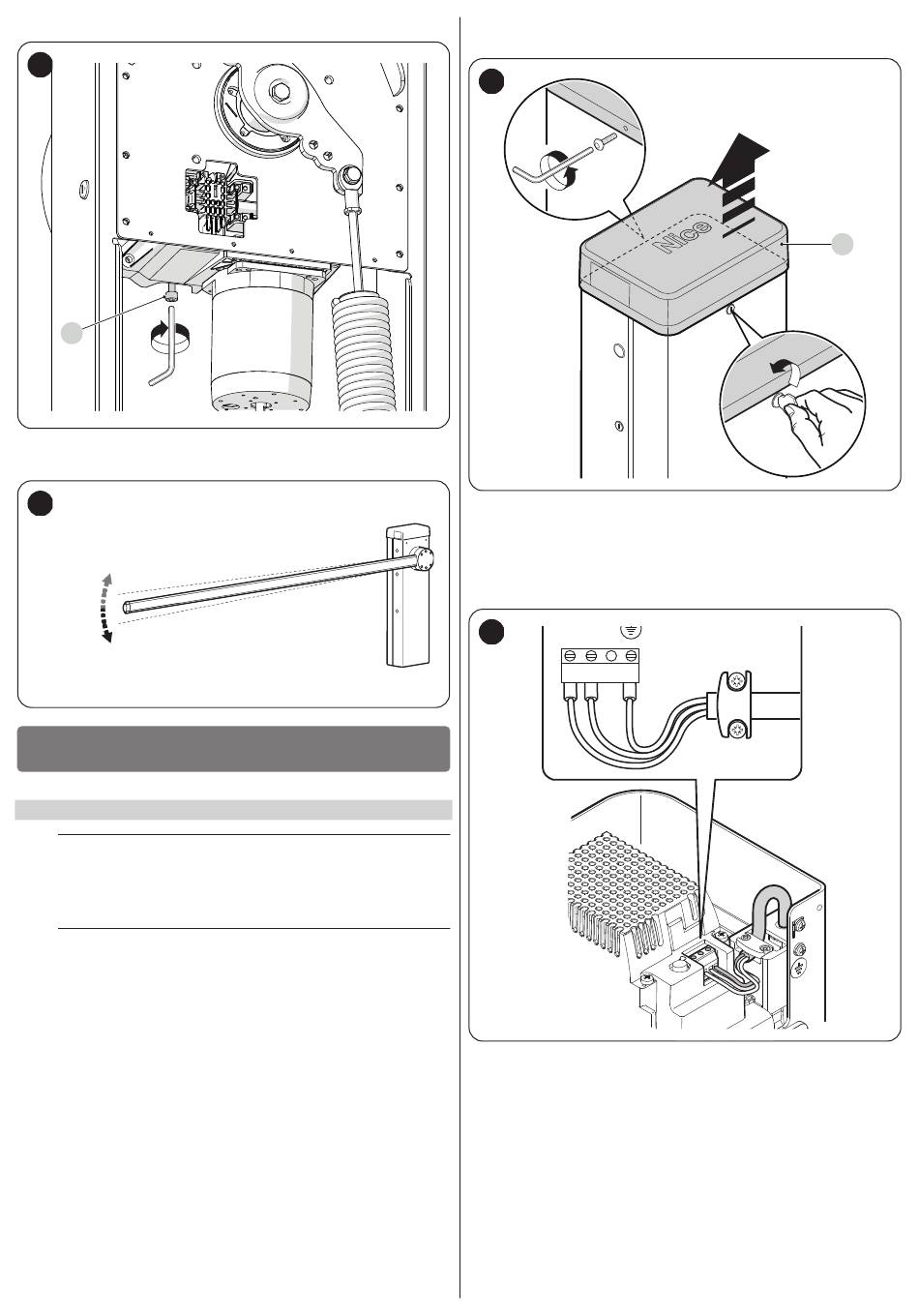

Elektromechanische wegbarriere met slagboom
3.
draai de schroef 90° linksom met (B).
36
B
Na de aanpassing moet het zwenkbereik binnen maximaal 0-1° (0-10 cm)
liggen.
37
0-1°
(0-10 cm)
4
ELEKTRISCHE AANSLUITINGEN
4
ELEKTRISCHE AANSLUITINGEN
4.1
VOORAFGAANDE CONTROLES
f
Alle elektrische aansluitingen moeten tot stand worden
gebracht met de netspanning uitgeschakeld en de nood-
voeding (indien aanwezig in de automatisering) losge-
koppeld.
a
De aansluitwerkzaamheden mogen uitsluitend door ge-
kwalificeerd personeel worden uitgevoerd.
16 – NEDERLANDS
Doe het volgende om de elektrische aansluitingen tot stand te brengen:
1.
verwijder het bovenste deksel (A) van de slagboombarrière
38
2.
schuif de elektrische kabels aan de binnenkant van de slagboom-
barrière naar de linkerkant toe; begin vanaf de basis richting de
besturingseenheid
3.
schuif de voedingskabel via de kabelklem en sluit hem op de klem
met 3 contacten en zekering aan
4.
bevestig de kabelklem door de schroef goed aan te draaien
39
L N
5.
voer de aansluitingen uit van de resterende kabels, volg de instruc-
ties op het elektrische schema van "Afbeelding 40". Om het iets
makkelijker te maken, kunnen de klemmen worden uitgetrokken.
A
