Elektromechanische wegbarriere met slagboom
5.3
AANSLUITING OP DE VOEDING
a
De voedingsaansluiting moet worden gemaakt door er-
varen, deskundig personeel dat in het bezit is van de ver-
eiste kenmerken, met volledige inachtneming van wetten,
voorschriften en reglementen.
Sluit de besturingseenheid aan op een leiding van de elektrische stroom-
voorziening die correct geaard is. Voorziet een inrichting om zich van het
net los te koppelen, met een afstand tussen de contacten die een com-
plete loskoppeling garandeert in de omstandigheden van overspanning
categorie III, ofwel een systeem van stekker en stopcontact.
Zodra er spanning op het product komt te staan, is het raadzaam enkele
eenvoudige controles uit te voeren:
1.
controleer of het display aangaat.
2.
controleer of ook de leds op de fotocellen (zowel op TX als op RX)
knipperen; het is niet van belang hoe ze knipperen, dat hangt van
andere factoren af.
3.
controleer of het apparaat dat is aangesloten op de FLASH uitgang
of het led-knipperlicht XBA7, uit zijn (fabrieksinstellingen).
Als dit alles niet gebeurt, dient u onmiddellijk de voeding naar de bestu-
ringseenheid af te sluiten en de elektrische aansluitingen nauwkeuriger te
controleren.
Meer nuttige informatie over het opsporen en analyseren van storingen
vindt u in paragraaf "Problemen oplossen" (pag. 30).
5.4
HERKENNING VAN INRICHTINGEN
Nadat de installatie van stroom is voorzien dient de besturingseenheid de
op de ingangen "BlueBUS" en "STOP" aangesloten inrichtingen te her-
kennen.
m
De herkenningsfase moet ook worden uitgevoerd als er
geen enkele inrichting verbonden is met de besturing-
seenheid.
Start de procedure door de parameter Set 1te activeren (zie hoofdstuk "
PROGRAMMERING").
De aanleerfase van de aangesloten inrichtingen kan op elk gewenst mo-
ment herhaald worden, ook na de installatie, bijvoorbeeld als er een inrich-
ting toegevoegd moet worden.
5.5
AANLEREN VAN DE POSITIES VAN DE
MECHANISCHE STOPS
Na het aanleren van de inrichtingen moeten de posities van de mechani-
sche stops (maximale opening en maximale sluiting) worden aangeleerd.
Doe het volgende:
1.
ontgrendel de reductiemotor met de daartoe bestemde sleutel (zie
paragraaf "Handmatig ontgrendelen en vergrendelen van de
reductiemotor")
2.
breng de slagboom met de hand ongeveer halverwege zijn slag
(45°) en laat hem stilstaan
3.
blokkeer de reductiemotor
4.
start de procedure voor het zoeken van de afstandswaarden door
de parameter Set 2te activeren (zie hoofdstuk "PROGRAMME-
RING")
5.
tijdens de uitvoering van de manoeuvres moet u controleren of de
balanceerhefboom stoot tegen de mechanische eindaanslagen. Als
dit niet gebeurt, moet u de procedure stoppen door op de encoder
(A)te drukken; regel de mechanische stops van de eindaanslag en
herhaal de procedure vanaf het begin
a
Onderbreek de uitvoering van de manoeuvres niet: als dit
gebeurt zal het noodzakelijk zijn de hele procedure vanaf
het begin te herhalen.
5.6
CONTROLE VAN DE BEWEGING VAN DE
SLAGBOOM

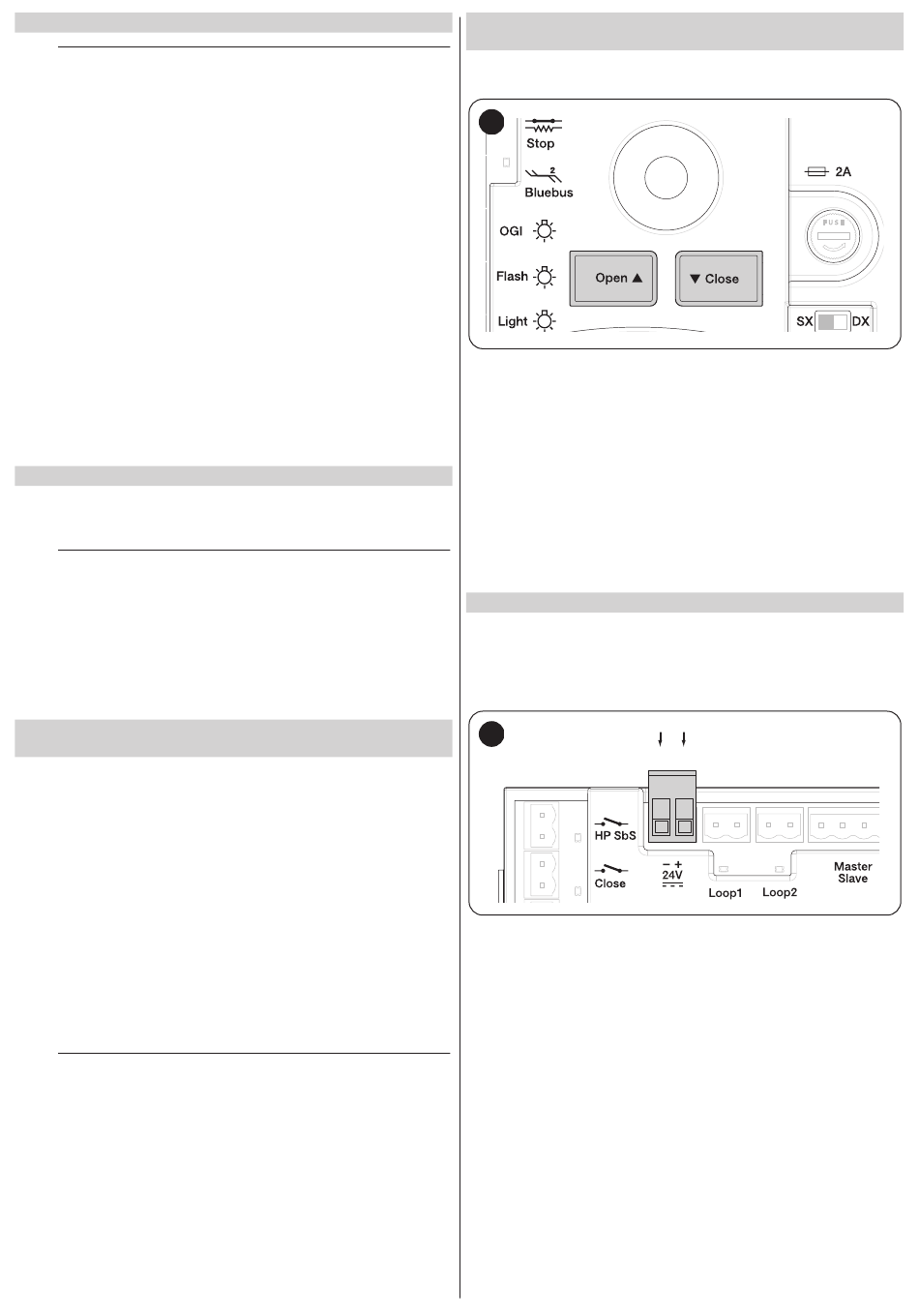

Na het herkennen van de inrichtingen is het raadzaam enkele manoeuvres
uit te voeren om te controleren of de slagboombarrière correct beweegt.
43
Doe het volgende:
1.
druk op de toets
f
sturen; controleer of de slagboom begint te remmen voor hij de
openingspositie bereikt
2.
druk op de toets
h
ren; controleer of de slagboom begint te remmen voor hij de sluit-
positie bereikt
3.
controleer of het ledknipperlicht, indien aanwezig, tijdens de ma-
noeuvres met een frequentie van 0,5 sec. aan en 0,5 sec. uit knip-
pert
4.
voer meerdere openings- en sluitingsmanoeuvres uit om te beoor-
delen of er eventuele montage- of afstellingsdefecten zijn, of andere
onregelmatigheden, zoals punten met een grotere wrijving.
5.7
AANSLUITING VAN ANDERE INRICHTINGEN
Indien het vereist is om externe inrichtingen te voorzien van stroom, bij-
voorbeeld een radio-ontvanger of de verlichting van de sleutelschakelaar,
kan de voeding verkregen worden zoals aangegeven in de afbeelding.
De voedingsspanning is 24Vc -30% ÷ +10% met een maximale beschik-
bare stroom van 500mA.
44
om een "openingsmanoeuvre" aan te
om een "sluitmanoeuvre" aan te stu-
(-)
(+)
NEDERLANDS – 19
