– tijdens deze tests moet het testobject in elke willekeurige positie
over de hele lengte van de slagboom door de fotocellen worden
waargenomen
7.
controleer of er geen interferenties zijn tussen de fotocellen en an-
dere inrichtingen:
– met een cilinder (diameter 5 cm, lengte 30 cm) onderbreekt u de
optische as die het koppel fotocellen verbindt. Schuif hem eerst
voorbij de fotocel TX, daarna voorbij de RX en uiteindelijk in het
midden, tussen de twee fotocellen
47
– controleer of de inrichting in alle gevallen reageert, door van de
status 'actief' over te gaan naar de status 'alarm' en andersom
– controleer of de beoogde actie wordt veroorzaakt in de bestu-
ringseenheid (bijvoorbeeld, omkering van de beweging bij de
sluitmanoeuvre)
8.
controle van de beveiliging tegen gevaar van stijging: bij au-
tomatiseringen met verticale beweging moet worden gecontroleerd
of er geen optilgevaar bestaat. Deze test kan op de volgende ma-
nier worden uitgevoerd:
– hang op de helft van de slagboom een gewicht van 20 kg (bij-
voorbeeld, een zak grind)
– bedien een openingsmanoeuvre en ga na of de slagboom bij
deze manoeuvre niet hoger dan 50 cm boven zijn gesloten
stand komt
– in het geval de slagboom deze hoogte overtreft, dient u de mo-
torkracht te verminderen (zie hoofdstuk "PROGRAMMERING")
9.
als gevaarlijke situaties, die worden veroorzaakt door de beweging
van de slagboom, opgeheven zijn door middel van begrenzing van
de stootkracht, moet de kracht worden gemeten volgens de voor-
schriften van de norm EN 12445. Eventueel, als de controle van
de "motorkracht" wordt gebruikt als hulpmiddel voor het systeem
om de stootkracht te verlagen, moet de regeling uitgeprobeerd en
gevonden worden die de beste resultaten oplevert
10.
controle van de werking van het ontgrendelingssysteem:
– doe de slagboom in de sluitpositie en voer een handmatige ont-
grendeling uit (zie paragraaf "Handmatig ontgrendelen en
vergrendelen van de reductiemotor")
– controleer of dit zonder problemen gebeurt
– controleer of de handbediende kracht om de slagboom in de
geopende stand te bewegen niet groter is dan 200 N (circa 20
kg)
– de kracht wordt haaks op de slagboom gemeten en op 1 m
vanaf de rotatieas
11.
controle van het afkoppelingssysteem van de voeding:con-
troleer, door de afkoppelingsvoorziening van de voeding te bedie-
nen en de eventuele bufferbatterijen af te koppelen, of alle leds
op de besturingseenheid uit zijn en of de slagboom niet beweegt
wanneer er een instructie wordt verzonden. Controleer de werking
van het ontgrendelingssysteem om onopzettelijke of ongeoorloofde
heraankoppeling te vermijden.
6.2
INBEDRIJFSTELLING
a
De inbedrijfstelling kan alleen plaatsvinden nadat alle fa-
sen van de eindtest met succes zijn doorlopen.
a
Voordat u de automatisering in bedrijf stelt, dient u de ei-
genaar voldoende op de hoogte te stellen van nog aan-
wezige gevaren en restrisico's.
a
Het is verboden om de installatie gedeeltelijk of onder
"tijdelijke" omstandigheden te laten werken.
Voer de inbedrijfstelling als volgt uit:
1.
stel het technisch dossier van de automatisering samen met de
volgende documenten: een overzichtstekening van de automati-
sering, het schema van de gemaakte elektrische aansluitingen, de
risicoanalyse en bijbehorende toegepaste oplossingen, de verkla-
ring van overeenstemming van de fabrikant van alle gebruikte in-
richtingen en de verklaring van overeenstemming die is opgemaakt
door de installateur
2.
breng op de slagboom een niet te verwijderen etiket of plaatje aan
waarop de handelingen zijn aangegeven voor het ontgrendelen en

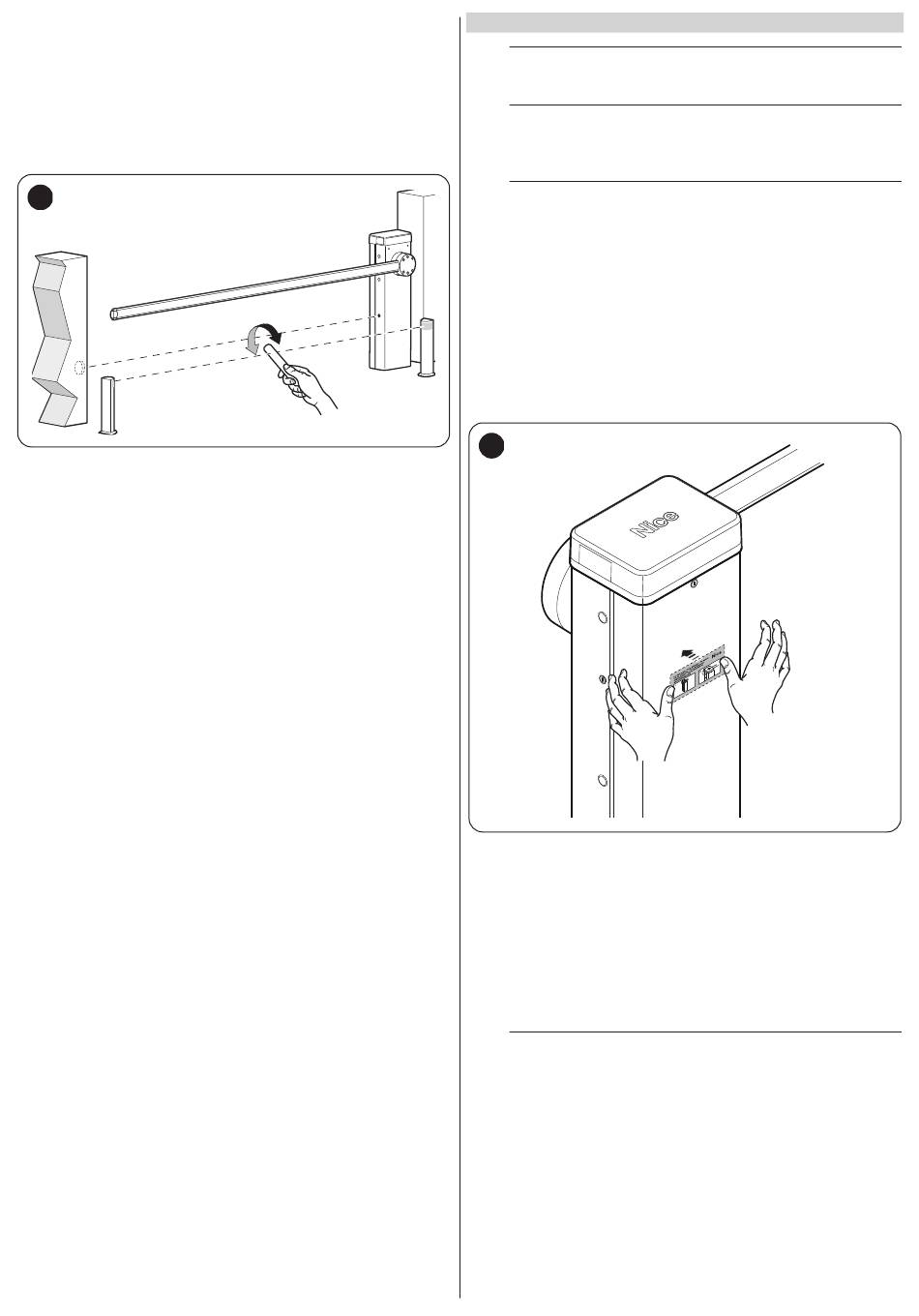

handmatig bewegen van de slagboom "Afbeelding 48"
48
3.
breng op de slagboom een plaatje aan met ten minste de volgende
gegevens: het type automatisering, naam en adres van de produ-
cent (verantwoordelijke voor de "inbedrijfstelling"), serienummer,
bouwjaar en CE-merk
4.
vul de verklaring van overeenstemming van de automatisering in en
overhandig deze aan de eigenaar
5.
vul de "Gebruikshandleiding" van de automatisering in en overhan-
dig deze aan de eigenaar van de automatisering
6.
vul het "Onderhoudsplan" in met daarin de voorschriften voor het
onderhoud van alle inrichtingen van de automatisering en overhan-
dig dit aan de eigenaar van de automatisering.
l
Van alle genoemde documenten stelt Nice, via de eigen
technische assistentiedienst, de gebruikshandleidingen
en gidsen ter beschikking.
NEDERLANDS – 21
