AANSLUITEN LICHTEN VAN DE SLAGBOOM
(OPTIONEEL ACCESSOIRE)

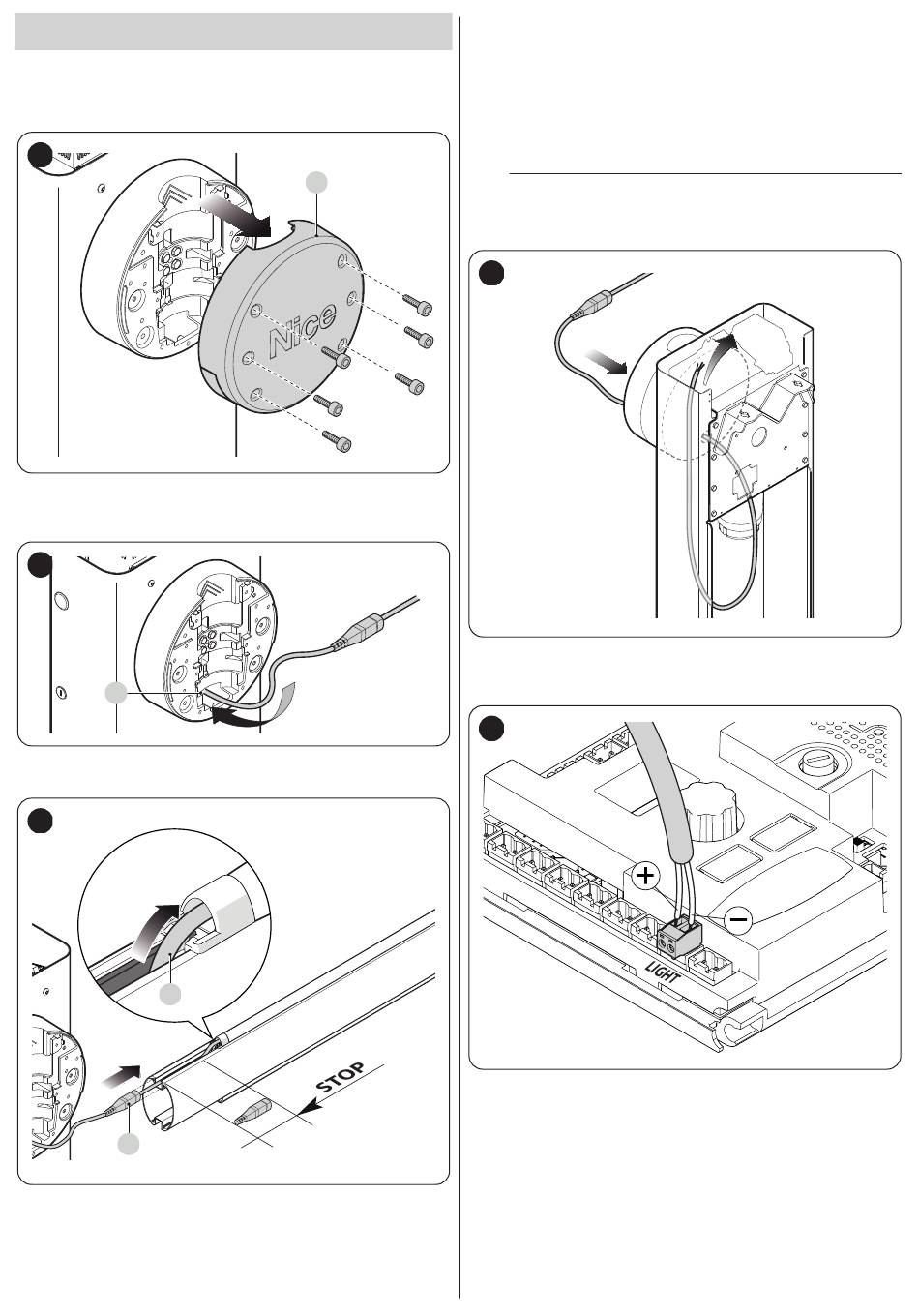

Teneinde de installatie uit te voeren:
1.
doe de slagboom in de verticale stand
2.
draai de 6 schroeven los van het deksel van de slagboombedek-
king (A)
63
3.
verwijder de slagboom tijdelijk
4.
steek de kabelgeleider door de opening (B) die hier speciaal voor
is gemaakt
64
B
5.
steek de lichtkabel (C) in het stootrubber; gebruik eventueel een
sonde om de handeling te vergemakkelijken
65
C
C
42 – NEDERLANDS
6.
7.
a
A
66
8.
67
als het nodig is, kunt u de lichtkabel afsnijden, alleen op een van de
twee plekken die door het speciale teken zijn aangegeven. Na het
snijden moet u de dop van het afgesneden uiteinde verplaatsen om
het nieuwe uiteinde af te sluiten
steek de kabel van de bekabeling eerst door de opening op de
slagboomhouder en daarna door de opening op de kast. Aan de
onderkant van de stang kunnen ook LED-strips worden aangeslo-
ten. De modaliteiten zijn gespiegeld in de illustratie ("Figure 65")
met behoud van dezelfde modaliteiten en waarschuwingen.
laat een stuk kabel over in de slagboomhouder, zodat
de slagboom kan draaien zonder dat de kabel teveel ge-
spannen raakt.
Er zijn twee soorten LED-strips:
– XBA4, XBA6, XBA18 rood licht dat alleen moet worden aange-
sloten op de lichtuitgang volgens Figure 67.
