Elektromechanische wegbarriere met slagboom
6
EINDTEST EN INBEDRIJFSTELLING
6
EINDTEST EN INBEDRIJFSTELLING
Dit zijn de belangrijkste fasen bij de realisatie van de automatisering om
de maximale veiligheid van het systeem te garanderen. De eindtest kan
ook worden gebruikt om de inrichtingen van de automatisering periodiek
te controleren.
m
De testfasen en de inbedrijfstelling van de automatisering
moeten worden uitgevoerd door gekwalificeerd en erva-
ren personeel, dat de benodigde tests moet verrichten
om de veiligheidsmaatregelen te controleren en dat te-
vens moet controleren of de wetten, normen en regels op
dit gebied in acht worden genomen, in het bijzonder de
eisen van de norm EN 12445, die de testmethoden voor
de controle van automatiseringen voor poorten bepaalt.
De extra inrichtingen moeten aan een specifieke test worden onderwor-
pen, om zowel de werking als de interactie met de besturingseenheid te
controleren. Raadpleeg hiervoor dus de instructiehandleidingen van de
betreffende inrichtingen.
6.1
TEST
De test wordt als volgt uitgevoerd:
1.
controleer of alle informatie beschreven in het hoofdstuk "ALGE-
MENE AANBEVELINGEN EN VOORZORGSMAATREGELEN
VOOR DE VEILIGHEID" (pag. 2) nauwkeurig in acht is genomen
2.
controleer of de slagboom goed gebalanceerd is (zie paragraaf "
Balancering van de slagboom")
3.
controleer of de handmatige deblokkering goed werkt (zie para-
graaf "Handmatig ontgrendelen en vergrendelen van de re-
ductiemotor")
4.
gebruik de besturingsinrichtingen (zender, bedieningsknop, sleutel-
schakelaar, etc.) om de tests uit te voeren voor het openen, sluiten
en stoppen van de slagboom, en te controleren of de beweging
ervan overeenkomt met de instelling. Geadviseerd wordt om ver-
schillende tests uit te voeren om de beweging van de slagboom te
beoordelen en te controleren of er geen sprake is van montage- of
afstellingsfouten of ongewenste wrijving
20 – NEDERLANDS
5.
controleer alle veiligheidsinrichtingen in de installatie een voor een
om na te gaan of ze goed werken (fotocellen, contactlijsten enz.)
6.

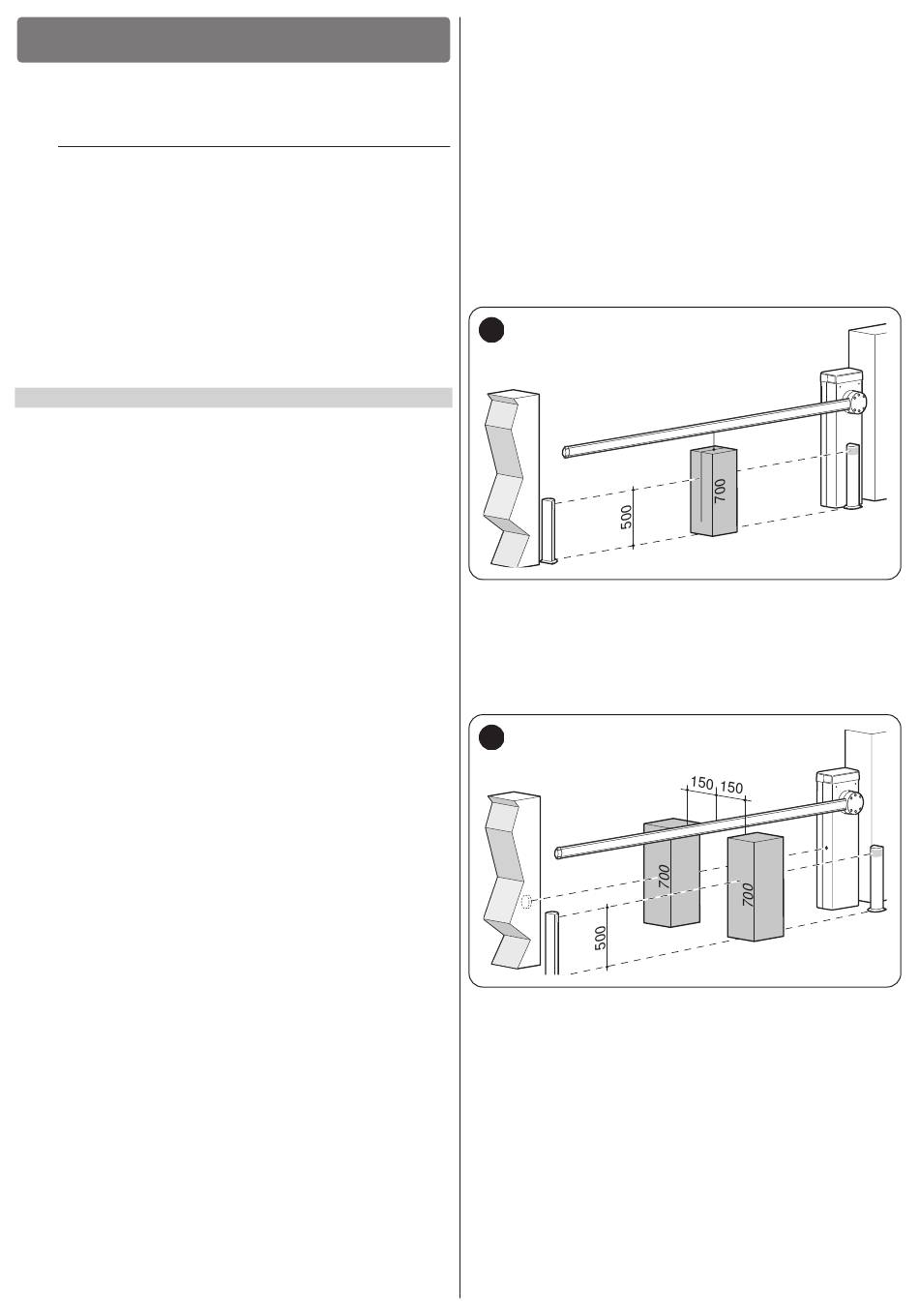

controleer op de volgende wijze de juiste werking van de fotocellen:
– op basis van het feit of er een of twee koppels fotocellen zijn
geïnstalleerd, zijn er een of twee blokvormige elementen van
niet-flexibel materiaal nodig (bv. houten panelen) met een afme-
ting van 70x30x20 cm. Elk blokvormig element moet drie zijden
hebben (een voor elke dimensie) van reflecterend materiaal (bv.
spiegel of glanzend wit gelakt) en drie zijden van mat materiaal
(bv. mat zwart gelakt). Voor de test met de fotocellen op 50 cm
boven de grond geplaatst, moet het blokvormige element op de
grond worden gezet. Voor de test met fotocellen op 1 m boven
de grond moet het 50 cm worden opgetild
– bij een test met één paar fotocellenmoet het testobject exact
onder het midden van de slagboom worden gezet met de zijden
van 20 cm naar de fotocellen toe, en over de hele lengte van de
slagboom worden verplaatst
45
– bij een test met twee paar fotocellenmoet de test eerst met
elk paar fotocellen afzonderlijk worden uitgevoerd met 1 test-
object, en vervolgens worden herhaald met 2 testobjecten; elk
testobject moet zijdelings worden gepositioneerd ten opzichte
van het midden van de slagboom, op een afstand van 15 cm,
en vervolgens over de hele lengte van de slagboom worden ver-
plaatst
46
