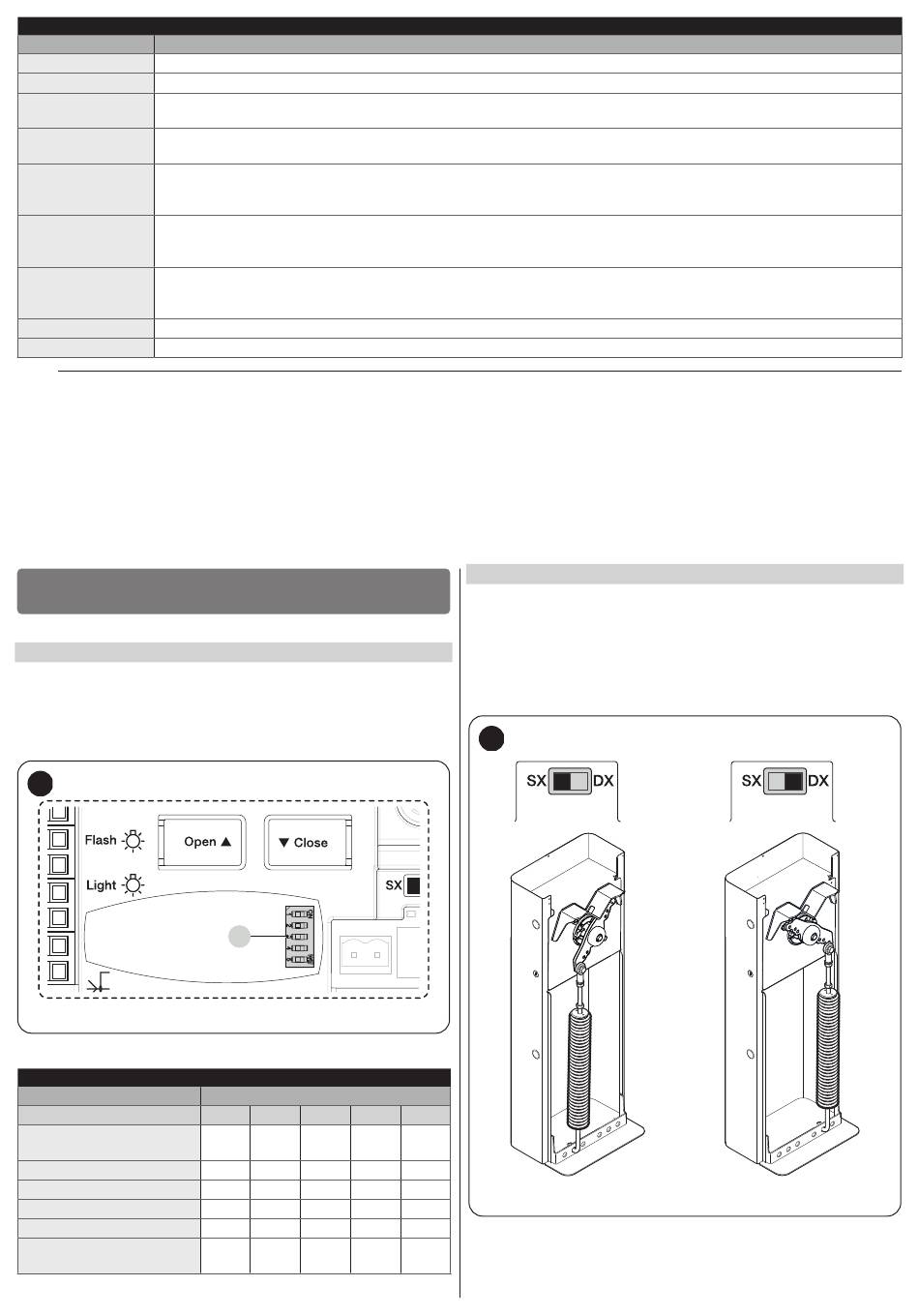

Elektromechanische wegbarriere met slagboom
ELEKTRISCHE AANSLUITINGEN
Klemmen
Beschrijving
OPEN
Ingang voor inrichtingen die alleen de opening aansturen; het is mogelijk contacten van het type "Normaal open" aan te sluiten.
CLOSE
Ingang voor inrichtingen die alleen de sluiting aansturen; het is mogelijk contacten van het type "Normaal open" aan te sluiten.
ingang voor inrichtingen die de beweging besturen in Stap-voor-stap modus hoge prioriteit en die de automatisering ook bewegen
HP Sbs
als die zich in een blokkeringsstatus bevindt; het is mogelijk contacten aan te sluiten van het type "Normaal Open".
Ingang voor aansluiting van de antenne voor de radio-ontvanger; de antenne is ingebouwd op de knipperlichten Nice LUCY B,
ANTENNA
MLB, MLBT.
Uitgang die wordt gebruikt om de kaart van het ledknipperlicht aan te sluiten (XBA7) of de kaart voor het ledverkeerslicht (XBA8).
INTERNAL LIGHT
Bovendien worden de diagnostiekknipperingen uitgevoerd.
Kan worden geprogrammeerd, zie hoofdstuk "PROGRAMMERING".
Ingang van het type "Normaal Open" om een detector voor metaalmassa's D1 aan te sluiten.
LOOP1
De werkwijzen die op de ingang gekoppeld worden, kunnen worden gewijzigd m.b.v. de programmeereenheid van de centrale (zie
paragraaf "Loop detector").
Ingang van het type "Normaal Open" om een detector voor metaalmassa's D2 aan te sluiten.
LOOP2
De werkwijzen die op de ingang gekoppeld worden, kunnen worden gewijzigd m.b.v. de programmeereenheid van de centrale (zie
paragraaf "Loop detector").
MASTER-SLAVE
Ingang voor de aansluiting van twee barrières in modus Master-Slave (zie paragraaf "Reductiemotor in SLAVE-modus").
SAFETY
Ingang van het type "Normaal Gesloten" voor de aansluiting van het contact "Draaislagboom" (optioneel accessoire).
a
Als de programmering van de uitgangen wordt gewijzigd, dient u te controleren of de aangesloten inrichting overeenkomt
met het gekozen type spanning.
5
EINDCONTROLES EN START
5
EINDCONTROLES EN START
5.1
SELECTIE VAN HET TYPE BARRIÈRE
Op de besturingseenheid, in de zitting van de OXI-ontvanger, is een reeks
dip-switches (A) aanwezig waarmee het type barrière kan worden vastge-
steld die gekoppeld is aan de besturingseenheid. De configuratie van de
dip-switches wordt in de fabriek ingesteld en de betekenis staat vermeld
in onderstaande tabel.
41
SELECTIE VAN HET TYPE BARRIÈRE
Betekenis van de configuratie
Configuratie niet
toegestaan
Installatie M3BAR
Installatie M5BAR
Installatie M7BAR
Installatie L9BAR
Configuratie niet
toegestaan
18 – NEDERLANDS
A
Configuratie
Dip 1
Dip 2
Dip 3
Dip 4
OFF
OFF
OFF
OFF
ON
OFF
OFF
OFF
OFF
ON
OFF
OFF
OFF
OFF
ON
OFF
OFF
OFF
OFF
ON
OFF
OFF
OFF
OFF
5.2
KEUZE VAN DE RICHTING
Afhankelijk van de positie waarin de reductiemotor is gemonteerd dient u
de richting voor de openingsmanoeuvre te kiezen.
Stel de omschakelknop als volgt in:
– zet hem op rechts als de veer is vastgehaakt aan de rechterkant van de
balanceerhefboom (fabrieksinstellingen)
– zet hem op links als de veer is vastgehaakt aan de linkerkant van de
balanceerhefboom
42
Tabel 5
Dip 5
OFF
OFF
OFF
OFF
OFF
OFF
