Nice M-Bar Aanwijzingen Voor Installatie En Aansluiten pagina 43
Elektromechanische wegbarriere met slagboom

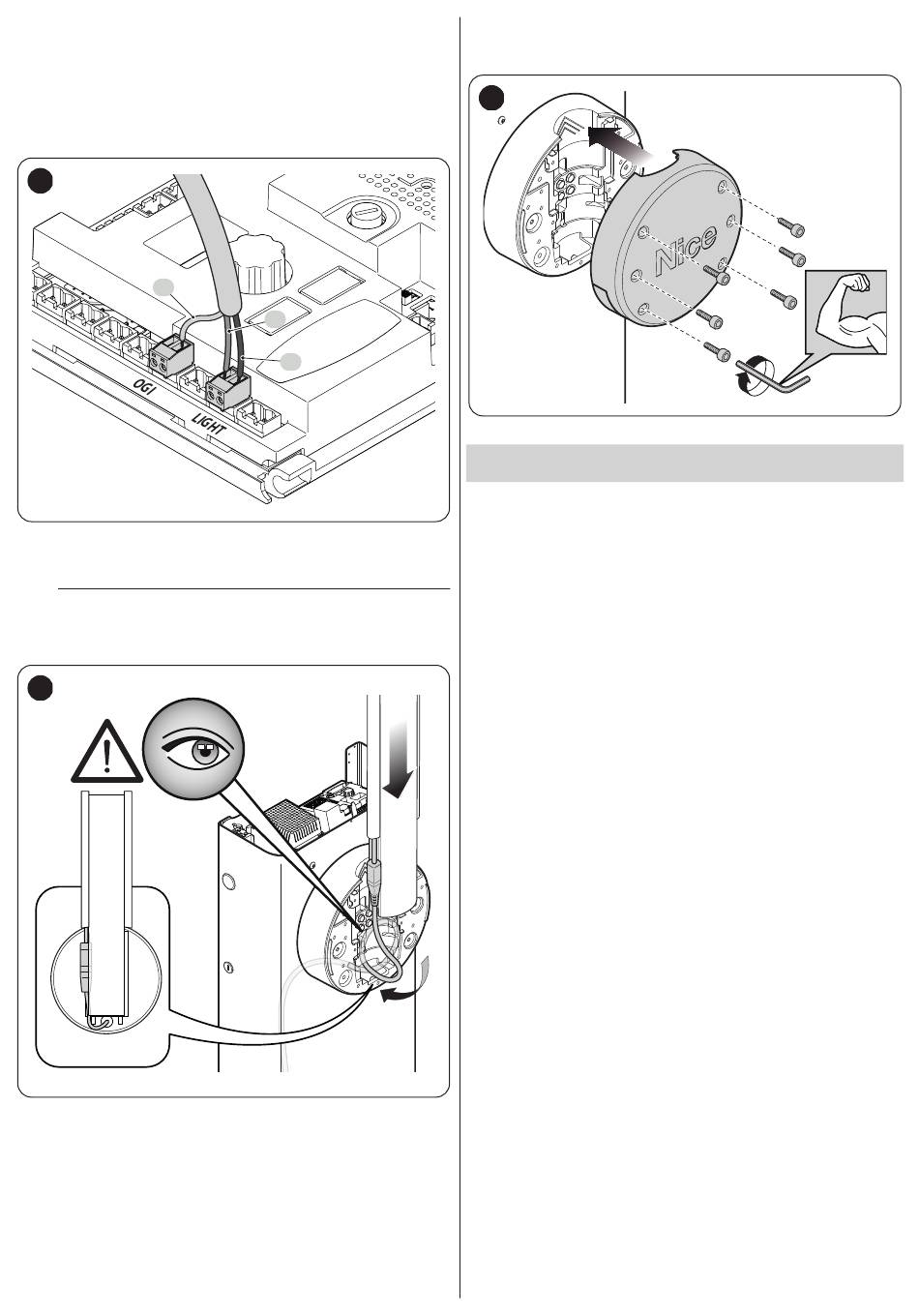

– De XBA40, XBA60 en XBA80 strips hebben rode en groene
lampjes en moeten worden aangesloten op de LIGHT en OGI uit-
gangen volgens Figure 68. Deze strips hebben een driedraads-
aansluiting; als je ze alleen als rode lampjes wilt gebruiken, kun
je alleen de ZWARTE en WITTE draden in de LIGHT-connector
aansluiten en de GELE draad afknippen of isoleren. Nadat je de
verbinding hebt gemaakt, configureer je de uitgangen
beide in 7 modus om verkeerslichtwerking te krijgen.
O u 3
68
C1
C1
Gele kabel (groene lampjes)
C2
Zwarte kabel (+24V=)
C3
Witte kabel (rode lampjes)
m
De verkeerslichtfunctie voor uitgangen O u 1 en O u 3 is al-
leen beschikbaar vanaf firmwareversie HE03i en later.
9.
plaats en blokkeer de connector in de opening van de slagboom
69
en
O u 1
C2
C3
10.
doe de slagboom op zijn plaats en blokkeer hem met zijn deksel,
door met kracht de 6 schroeven aan te draaien en op te letten dat
u de kabel niet aanraakt.
70
9.10 AANSLUITEN KNIPPERLICHT OF
VERKEERSLICHT
Op het deksel van de slagboombarrière kan een led knipperlicht worden
aangesloten mod. XBA7 of een verkeerslicht met rode en groene leds
mod. XBA8.
De werkingsmodus van deze knipperlichten kan worden gewijzigd m.b.v.
de besturingseenheid Oview of met speciale programmeringen van de
besturingseenheid.
Voor nadere informatie raadpleegt u de gebruikshandleiding van de twee
producten
NEDERLANDS – 43
