Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
Aanwijzing
Voor de aansluiting van de EDP300 Remote Sensor moet een
kabel met de volgende specificaties worden gebruikt:
•
3-aderig, diameter 0,5 tot 1,0 mm²
•
afgeschermd, minimaal 85 % afgedekt
•
Temperatuurbereik tot minstens 100 °C (212 °F)
De kabelwartels moeten eveneens zijn toegelaten voor een
temperatuurbereik tot minstens 100 °C (212 °F). De kabelwartels
hebben een aansluiting nodig voor de afscherming en tevens een
trekontlasting voor de kabel.
ABB biedt kabelwartels en kabels optioneel voor de EDP300
Remote-uitvoering aan.
B
EDP300 Control Unit voor externe wegsensor
In deze uitvoering wordt de standsteller zonder wegsensor
geleverd.
Let bij de installatie op de volgende punten:
•
De behuizing 1 (EDP300 Control Unit) bevat de
elektronica en de pneumatiek en wordt afzonderlijk van
de aandrijving gemonteerd.
•
De externe wegsensor wordt op de lineaire of
zwenkaandrijving gemonteerd. Voor de mechanische
montage de gebruikshandleiding van de externe
wegsensor in acht nemen!
•
De elektrische aansluiting vindt plaats zoals beschreven
in Aansluiting op apparaat - EDP300 Control Unit voor
externe wegsensor op pagina 42.
Mechanische bevestiging
Algemeen

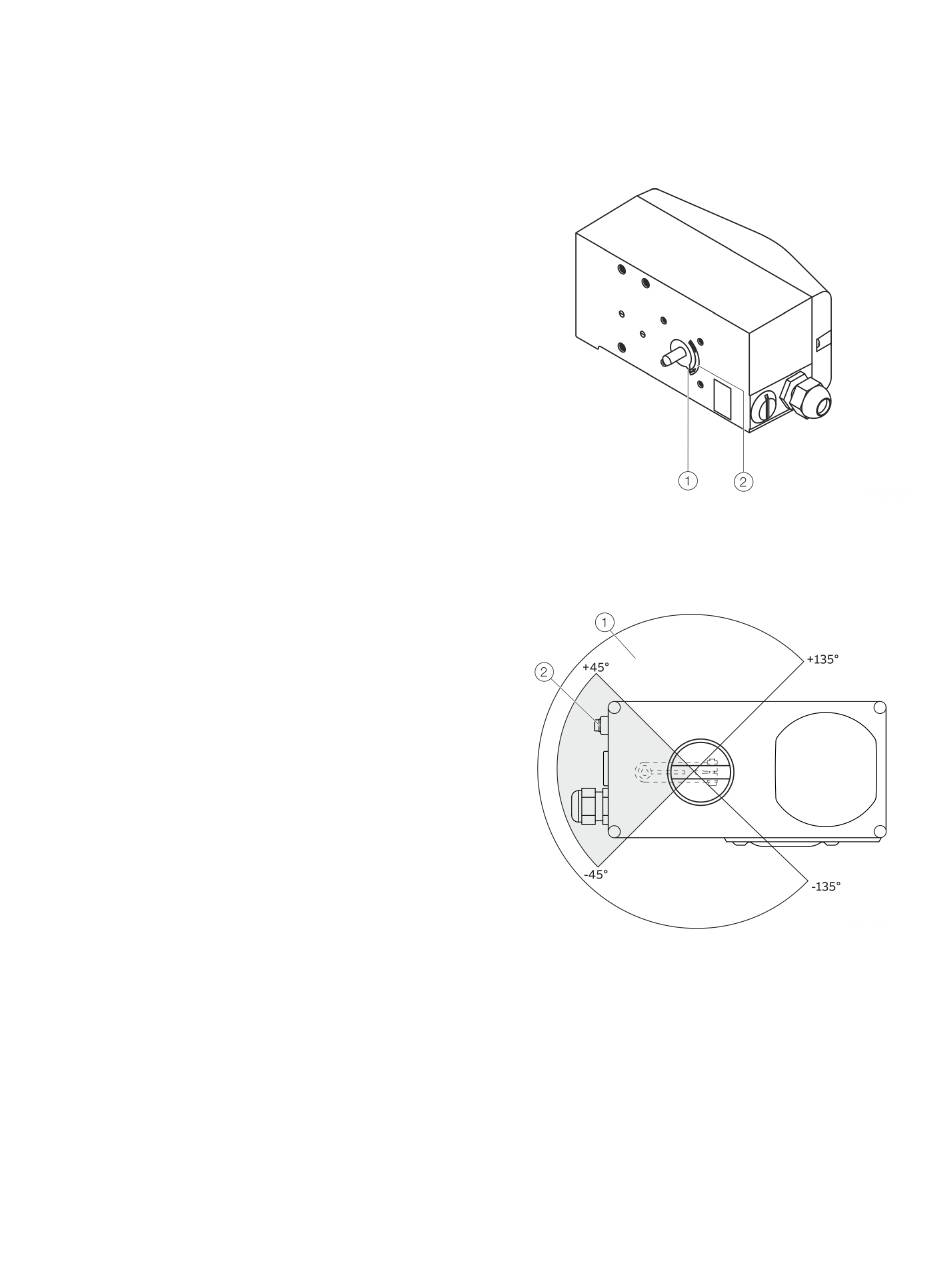

Afbeelding 3: Werkbereik
De pijl
1
op de apparaatas (stand van de positieterugmelding)
moet zich tussen de pijlmarkeringen
1 Meetbereik
Afbeelding 4: Meet- en werkbereik van de klepstandsteller
2
bewegen.
2 Werkbereik
