Digitale standsteller
24
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
... 7 Installatie
... Mechanische bevestiging
Werkbereik lineaire aandrijvingen:
Het werkbereik voor lineaire aandrijvingen bedraagt ±45°
symmetrisch ten opzichte van de langsas. De bruikbare marge
binnen het werkbereik bedraagt minimaal 25°, aanbevolen wordt
40°. De bruikbare marge hoeft niet per se symmetrisch ten
opzichte van de langsas te verlopen.
Werkbereik zwenkaandrijvingen:
De bruikbare marge bedraagt 90° en moet volledig binnen het
meetbereik liggen, niet per se symmetrisch ten opzichte van de
langsas.
Aanwijzing
Bij de montage moet u letten op de correcte omzetting van het
versteltraject of de draaihoek voor de standterugmelding!
Bevestiging aan lineaire aandrijvingen
Voor de bevestiging aan een lineaire aandrijving volgens
DIN / IEC 534 (zijmontage volgens NAMUR) is de volgende
bevestigingsset verkrijgbaar.

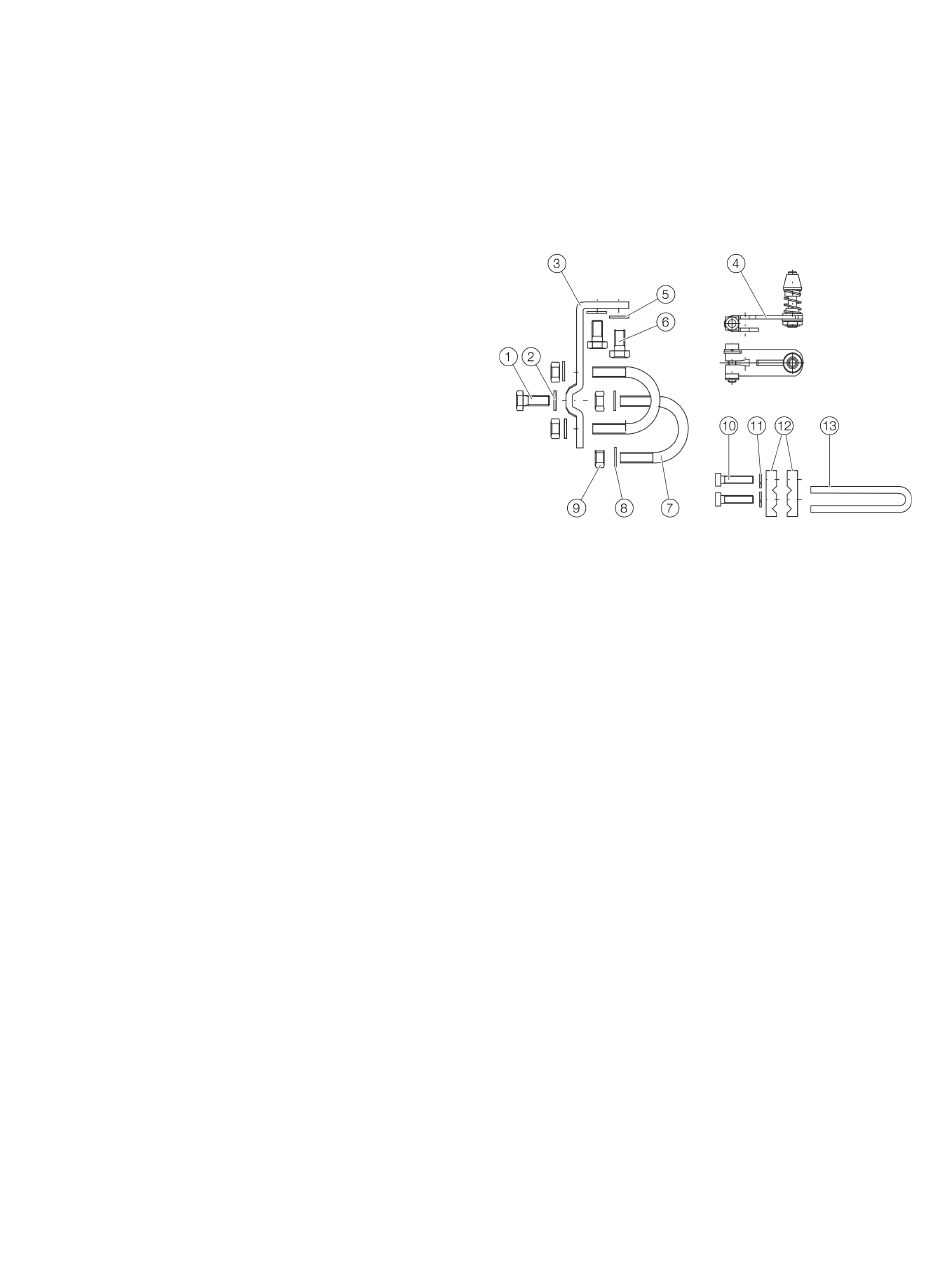

1 Schroef
2 Onderlegschijf
3 Montagebeugel
4 Kruk met conusrol voor stelslag
10 tot 35 mm (0,39 tot 1,38 inch)
of 20 tot 100 mm
(0,79 tot 3,94 inch)
5 Onderlegringen
6 Bouten
Afbeelding 5: Onderdelen van de aanbouwset
Benodigd gereedschap
•
Moersleutel maat 8 / 10
•
Inbussleutel maat 3
Aanhaalmoment voor schroeven
Draai de schroeven en moeren tijdens de montage aan met een
aanhaalmoment van 7 Nm (±0,5 Nm).
7 U-bouten
8 Onderlegringen
9 Moeren
j Bouten
k Veerringen
l Klemplaten
m Volggids
