8 Elektrische aansluitingen
Veiligheidsaanwijzingen
GEVAAR
Explosiegevaar bij apparaten met lokale communicatie-
interface (LCI)
Het gebruik van de lokale communicatie-interface (LCI) in
explosiegevaarlijke zones is niet toegestaan.
•
Nooit de lokale communicatie-interface (LCI) op de
hoofdprintplaat binnen een explosiegevaarlijke zone
gebruiken!
WAARSCHUWING
Gevaar voor letsel door onder spanning staande onderdelen!
Bij geopende behuizing is de aanraakbeveiliging niet langer
van toepassing en de EMC-bescherming beperkt.
•
Schakel voor het openen van de behuizing de voeding uit.
De elektrische aansluiting mag alleen door geautoriseerd
vakbekwaam personeel worden uitgevoerd overeenkomstig de
aansluitschema's.
Let op de instructies voor de elektrische aansluiting in deze
handleiding, anders kunnen de elektrische veiligheid en de
IP-beschermingsklasse nadelig worden beïnvloed.
De veilige scheiding van van gevaarlijke contactcircuits is alleen
gegarandeerd als de aangesloten apparaten voldoen aan de
eisen van EN 61140 (basisvereisten voor veilige scheiding).
Voor een veilige scheiding de toevoerleidingen apart van de
aanrakingsgevaarlijke stroomkringen leggen of aanvullend
isoleren.
Potentiaalvereffening
1
1 Aansluiting externe potentiaalvereffening
2 Interne potentiaalvereffeningsklem

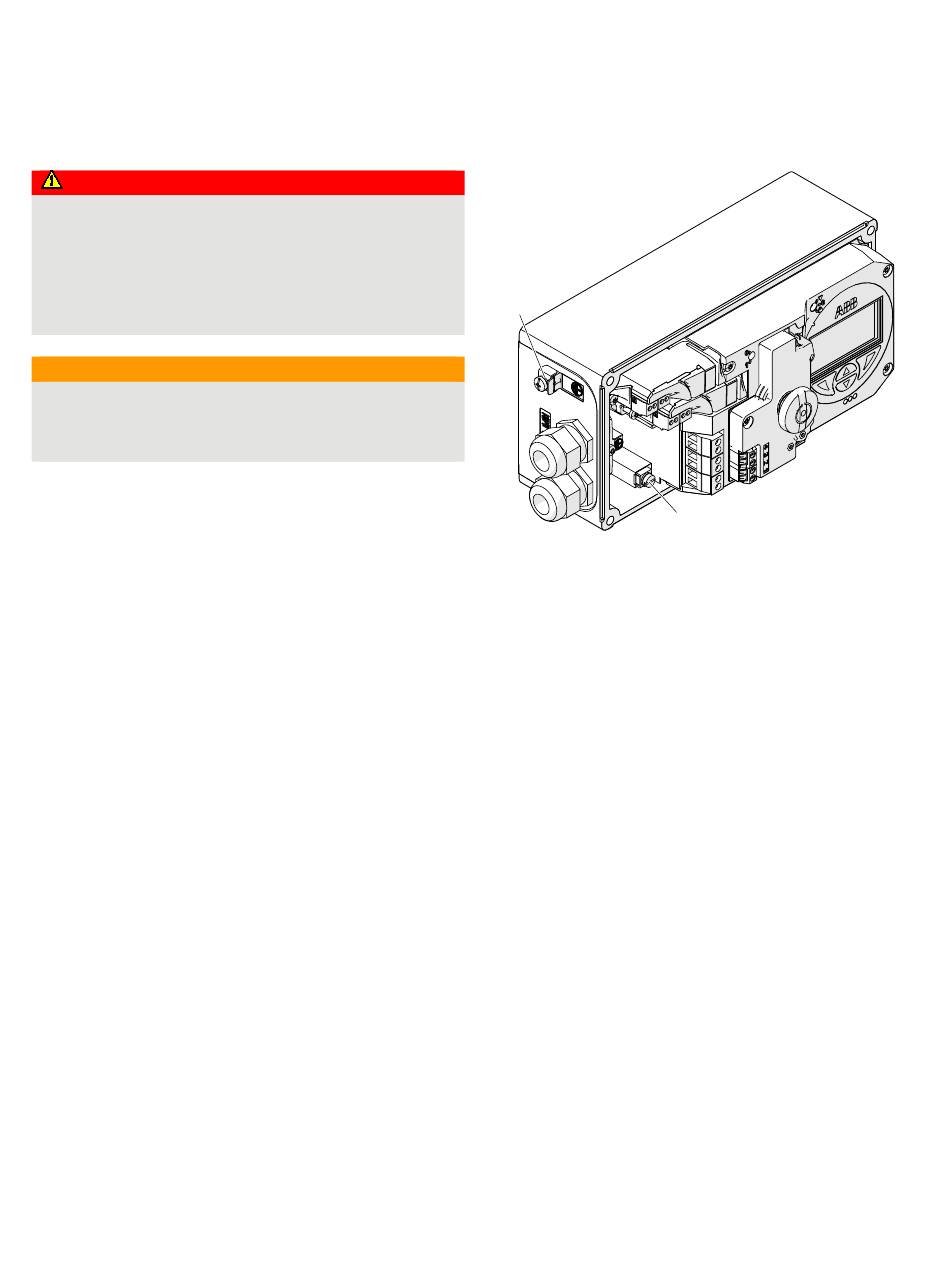

Afbeelding 21: Potentiaalvereffening
Voor het aarden (PE) van de EDP300 resp. het aansluiten van een
aardingsdraad is zowel buiten op de behuizing als in het
aansluitcompartiment een aansluiting beschikbaar. Beide
aansluitingen zijn galvanisch met elkaar verbonden.
Deze aansluitpunten kunnen worden gebruikt als voor de
geselecteerde wijze van voeding of voor de gebruikte
explosieveiligheidsklasse nationale voorschriften de aarding of
de aansluiting van een aardingsdraad verplichten.
1. Draai de schroefklem goed vast.
2. Steek de vorkkabelschoen van de functionele aarde tussen de
beide metalen randen in de losse klem.
3. Draai de schroefklem goed vast.
