Digitale standsteller
40
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
... 8 Elektrische aansluitingen

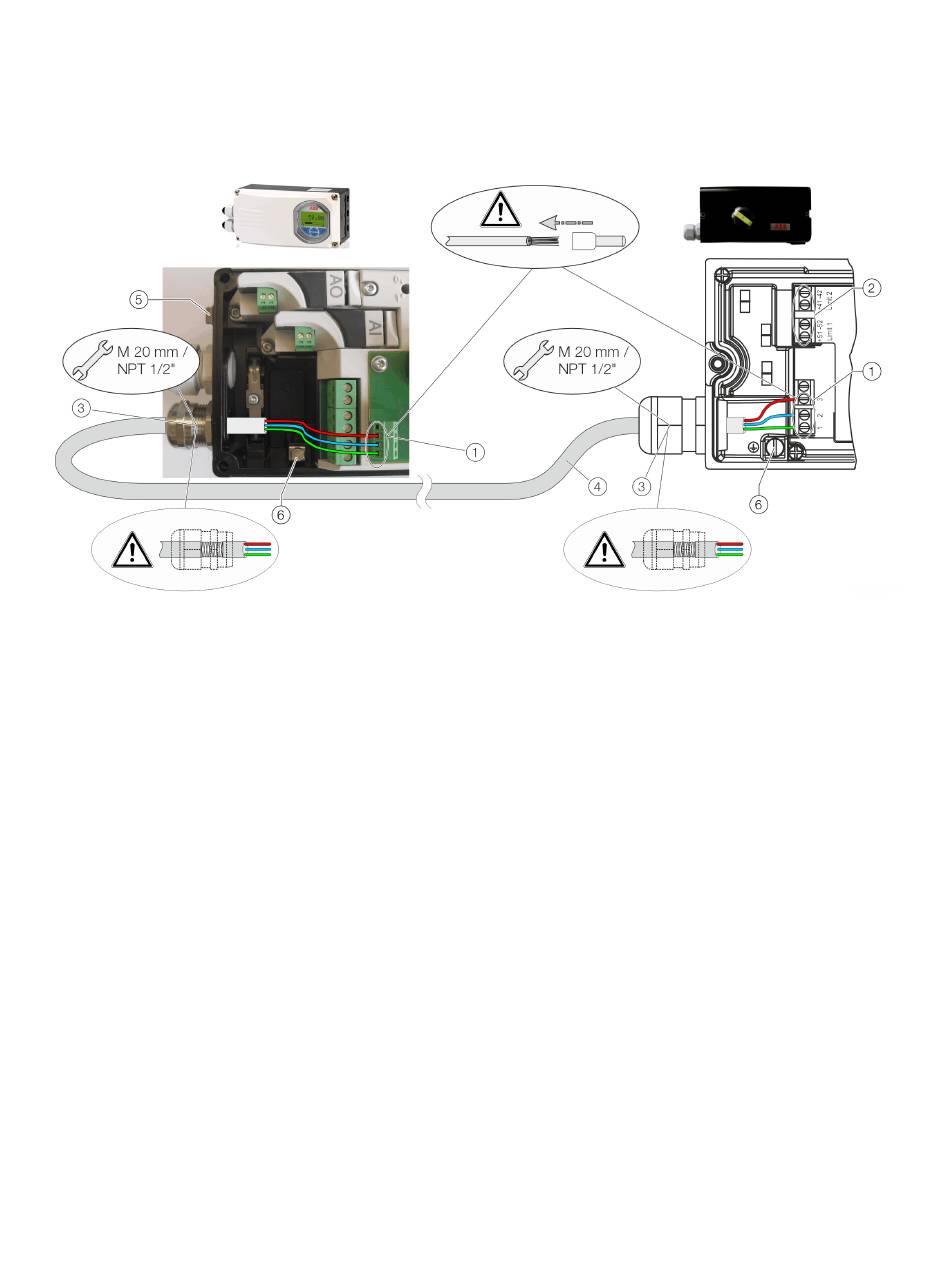

Aansluiting op apparaat - EDP300 Control Unit met EDP300 Remote Sensor
Behuizing 1 (EDP300 Control Unit)
1 Aansluitklemmen EDP300 Remote Sensor
2 Klemenset voor digitale feedback
3 EMC-kabelwartel
Afbeelding 25: Aansluiting EDP300 Control Unit met EDP300 Remote Sensor (voorbeeld)
Met de uitvoering "EDP300 Control Unit met EDP300 Remote
Sensor" wordt een op elkaar afgestemde eenheid met twee
behuizingen geleverd.
Behuizing 1 (EDP300 Control Unit) bevat de elektronica en
pneumatiek, alsmede eventueel de volgende opties:
•
Analoge standterugmelding
•
Digitale standterugmelding
•
Module voor Emergency-Shutdown-functie
•
Universele ingang
Behuizing 2 (EDP300 Remote Sensor) bevat de wegsensor en
maakt de montage op lineaire en zwenkaandrijvingen mogelijk.
Eventueel kunnen de volgende opties ingebouwd zijn:
•
Optische standindicatie
•
Mechanische terugmeldcontacten als sleufinitiatoren of
microschakelaars.
De behuizingen van de EDP300 Control Unit en van de
EDP300 Remote Sensor in roestvast staal verkrijgbaar.
Behuizing 2 (EDP300 Remote Sensor)
4 Afgeschermde aansluitkabel
5 Aansluiting externe potentiaalvereffening
6 Interne potentiaalvereffeningsklem
Kabelspecificatie
Voor de aansluiting van de EDP300 Remote Sensor moet een
kabel met de volgende specificaties worden gebruikt:
•
3-aderig, diameter 0,5 tot 1,0 mm²
•
Afgeschermd, met minimaal 85% dekking
•
Temperatuurbereik tot minstens 100 °C (212 °F)
De toegepaste kabelwartels moeten toegelaten zijn voor een
temperatuurbereik tot minstens 100 °C (212 °F). De kabelwartels
hebben een aansluiting nodig voor de afscherming en tevens een
trekontlasting voor de kabel.
ABB levert passende kabels en kabelwartels met DNV-
certificering voor de EDP300 Remote Sensor.
