Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
Aansluitschema standsteller / EDP300 Control Unit
A Basisapparaat
B Opties

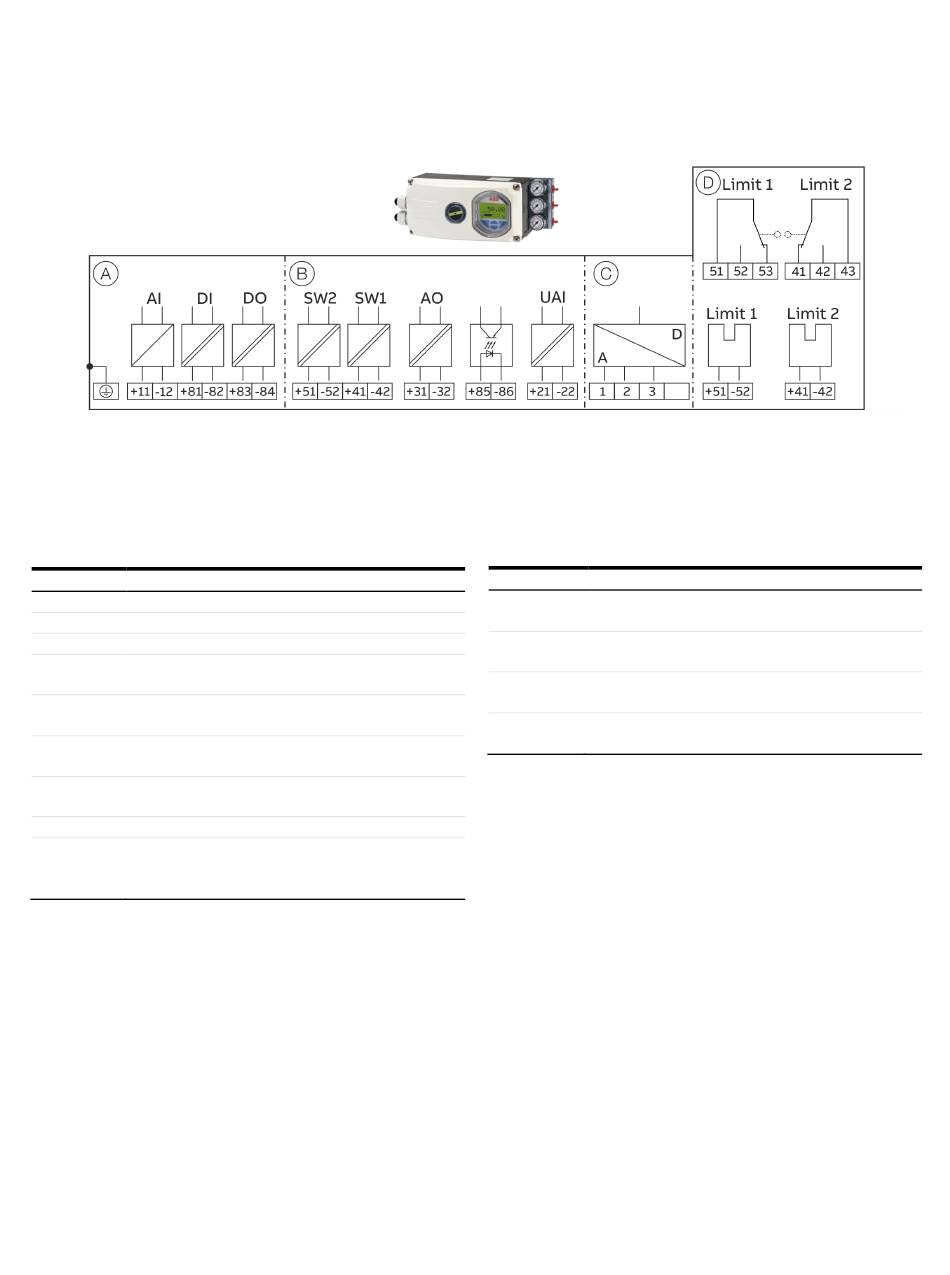

Afbeelding 22: Aansluitschema EDP300
Aansluitingen voor de in- en uitgangen
Klem
Functie/opmerkingen
Analoge ingang AI resp. veldbusaansluiting
+11 / −12
+81 / −82
Digitale ingang DI
+83 / −84
Digitale uitgang DO2
+51 / −52
Grenswaardemelding SW1
(optiemodule)
+41 / −42
Grenswaardemelding SW2
(optiemodule)
+31 / −32
Analoge terugmelding AO
(optiemodule)
+85 / −86
Emergency-Shutdown-module
(optiemodule)
+21 / −22
Universele ingang UAI
EDP300 Remote Sensor
1 / 2 / 3
(Alleen bij optie EDP300 Remote Sensor of EDP300 voor
externe wegsensor)
C Aansluiting EDP Remote Sensor / externe wegsensor (alleen bij
uitvoering EDP Control Unit)
D Opties, grenswaardemelding met sleufinitiatoren of microschakelaars
(niet bij uitvoering EDP300 Control Unit)
Klem
Functie/opmerkingen
+51 / −52
Grenswaardeschakelaar Limit 1 met sleufinitiator
(optie)
+41 / −42
Grenswaardeschakelaar Limit 2 met sleufinitiator
(optie)
51 / 52 / 53
Grenswaardeschakelaar Limit 1 met microschakelaar
(optie)
41 / 42 / 43
Grenswaardeschakelaar Limit 2 met microschakelaar
(optie)
35
