Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
De terugkoppeling van de positie instellen met
naderingsschakelaars

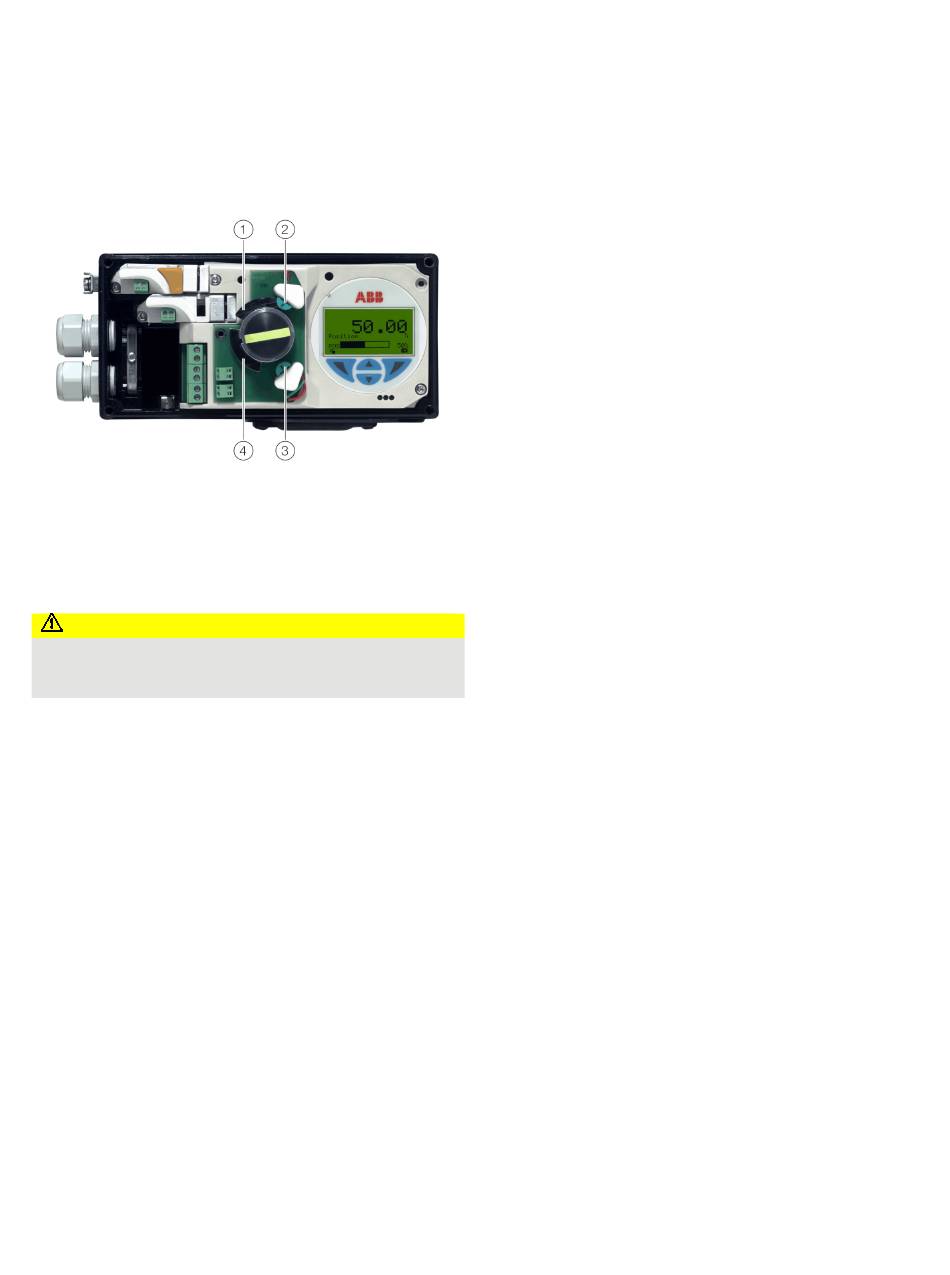

1 Bovenste regellip
2 Sleufinitiator Limit 2
Afbeelding 20: Grenswaardeschakelaar met sleufinitiatoren
1. Bouten van het behuizingdeksel losdraaien en het
behuizingsdeksel verwijderen.
WEES VOORZICHTIG
Verwondingsgevaar!
In het apparaat bevinden zich regellippen met scherpe randen.
•
De regellippen alleen met een schroevendraaier verstellen!
2. Het onderste en bovenste schakelpunt voor de binaire
terugmelding als volgt instellen:
•
De bedrijfsmodus "Handmatige verstelling" selecteren en
de actuator met de hand in de onderste schakelstand
zetten.
•
Stel met een schroevendraaier de stuurvaan van
naderingsschakelaar 1 (onderste contact) op de as af tot
contact wordt gemaakt, d.w.z. tot net voordat het
contact in de naderingsschakelaar wordt
ondergedompeld. De stuurvaan dipt in de
naderingsschakelaar 1 wanneer de as rechtsom draait
(kijkrichting vanaf de voorkant).
•
De actuator met de hand in de bovenste schakelpositie
zetten.
•
Stel met een schroevendraaier de stuurvaan van
naderingsschakelaar 2 (bovenste contact) op de as af tot
contact wordt gemaakt, d.w.z. tot net voordat het
contact in de naderingsschakelaar wordt
ondergedompeld. De stuurvaan dipt in de
naderingsschakelaar 2 wanneer de as linksom draait
(kijkrichting vanaf de voorkant).
3. Het behuizingdeksel plaatsen en op de behuizing schroeven.
4. De bouten handvast aandraaien.
3 Sleufinitiator Limit 1
4 Onderste regellip
De terugkoppeling van de positie instellen met
microschakelaars
1. Bouten van het behuizingdeksel losdraaien en het
behuizingsdeksel verwijderen.
2. Bedrijfsmodus "Handmatige verstelling" selecteren en het
verbindingselement met de hand in de gewenste
schakelpositie voor contact 1 verzetten.
3. Maximaal contact (1, onderste schijf) instellen.
Daarbij bovenste schijf met uitlijnhaak fixeren en de onderste
schijf met de hand draaien.
4. Bedrijfsmodus "Handmatige verstelling" selecteren en het
verbindingselement met de hand in de gewenste
schakelpositie voor contact 2 verzetten.
5. Minimaal contact (2, bovenste schijf) instellen.
Daarbij de onderste schijf met uitlijnhaak fixeren en de
bovenste schijf met de hand draaien.
6. Microschakelaar aansluiten.
7. Deksel op behuizing plaatsen en aan behuizing
vastschroeven.
8. De bouten handvast aandraaien.
