... 9 Pneumatische aansluitingene
Aansluiting op het apparaat
1 Pneumatische uitgangen
2 Luchttoevoer

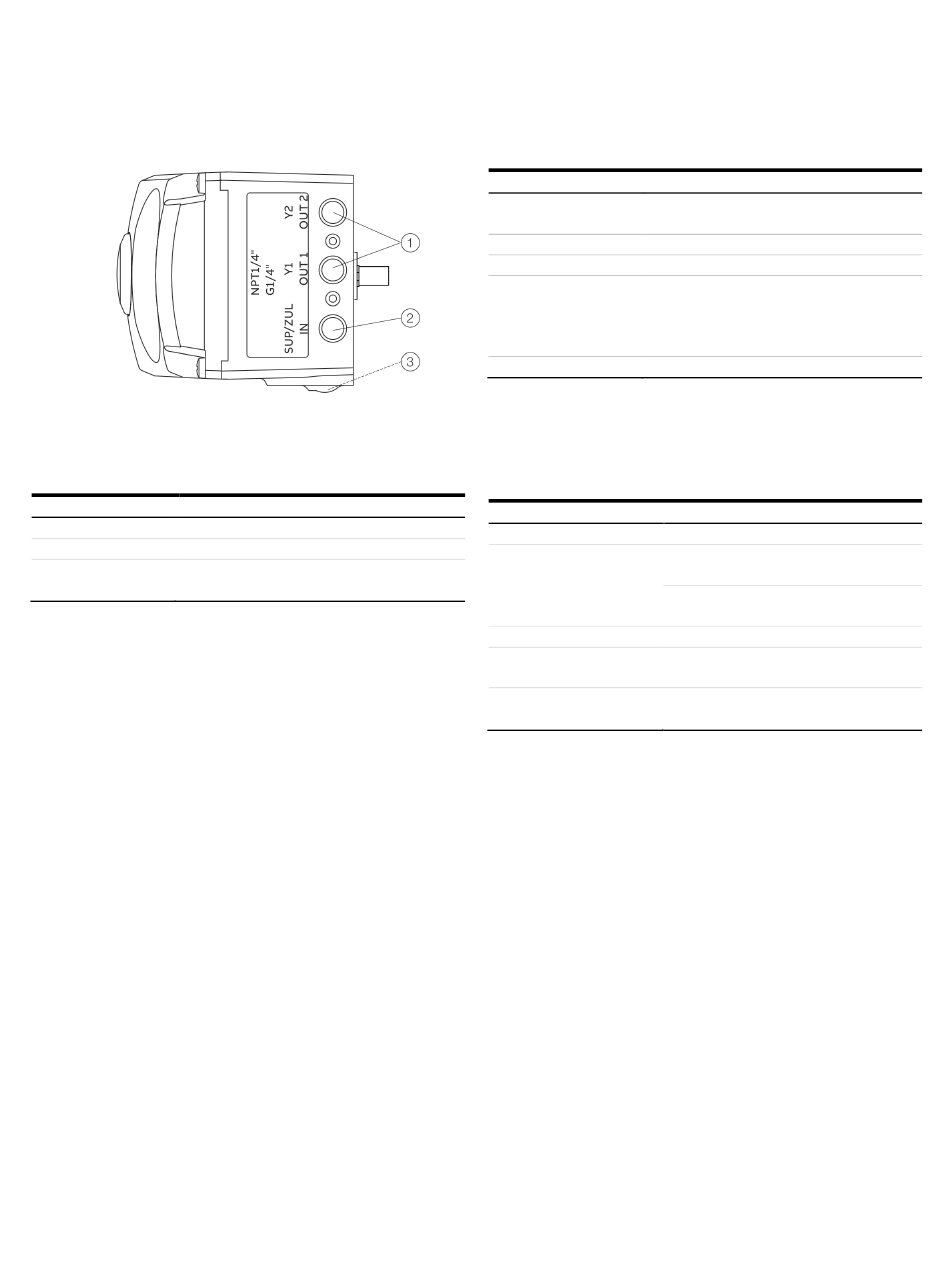

Afbeelding 27: Pneumatische aansluitingen
Markering
Leidingaansluitingen
SUP / ZUL IN
Luchttoevoer, druk 1,4 tot 10 bar (20 tot 145 psi)
Y1 / OUT1
Regeldruk naar aandrijving
Y2 / OUT2
Regeldruk naar aandrijving (2e aansluiting bij
dubbelwerkende aandrijving)
De aansluitingen overeenkomstig de markeringen aansluiten. Let
daarbij op de volgende punten:
•
Alle pneumatische leidingaansluitingen bevinden zich aan
de rechterkant van de standsteller. De draadgaten G1/4
of 1/4 18 NPT zijn bedoeld voor de pneumatische
aansluitingen. De standsteller is overeenkomstig de
aanwezige draadgaten van een opschrift voorzien.
•
Aanbevolen wordt om een leiding met de afmetingen
12 x 1,75 mm te gebruiken. De voor de instelkracht
benodigde hoogte van de toegevoerde luchtdruk op de
regeldruk in de aandrijving moet worden afgeregeld.
•
Het werkbereik van de standsteller ligt tussen 1,4
tot 10 bar (20 tot 145 psi).
3 Filterschroef (aan onderzijde
behuizing)
Luchtvoorziening
Instrumentenlucht
1), 2)
Zuiverheid
Maximale deeltjesgrootte: 5 μm
Maximale deeltjesdichtheid: 5 mg/m
Oliegehalte
Maximale concentratie 1 mg/m
2)
Drukdauwpunt
10 K onder de bedrijfstemperatuur
Voedingsdruk
Standaarduitvoering:
1,4 tot 10 bar (20 tot 145 psi)
Marine-uitvoering:
1,5 tot 8 bar (22 tot 116 psi)
Eigen verbruik
3)
< 0,03 kg/h / 0,015 scfm
1) Olie-, water- en stofvrij volgens DIN / ISO 8573-1. Verontreiniging en
oliegehalte volgens klasse 3
2) Stikstof is toegestaan als instrumentlucht. Bij gebruik van stikstof gelden
de drukdauwpuntspecificaties voor gebruik met instrumentlucht.
3) Onafhankelijk van de voedingsdruk
Persluchtuitgang
Regelbereik
0 tot 10 bar (0 tot 145 psi)
Luchtcapaciteit
Standaard:
Optioneel:
Uitgangsfunctie
Voor enkel- of dubbelwerkende aandrijvingen
Aandrijving ontlucht / geblokkeerd bij uitval
energie (elektrisch)
Afsluitbereiken
Eindstand 0 % = 0 tot 45 %
Eindstand 100 % = 55 tot 100 %
3
3
3
40 kg/h (31 Nm
/h / 20 scfm)
3
50 kg/h (40 Nm
/h / 23 scfm)
