Digitale standsteller
42
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
... 8 Elektrische aansluitingen
Aansluiting op apparaat - EDP300 Control Unit voor externe wegsensor
1 Aansluitklemmen voor externe wegsensor
2 Externe wegsensor
3 EMC-kabelwartel

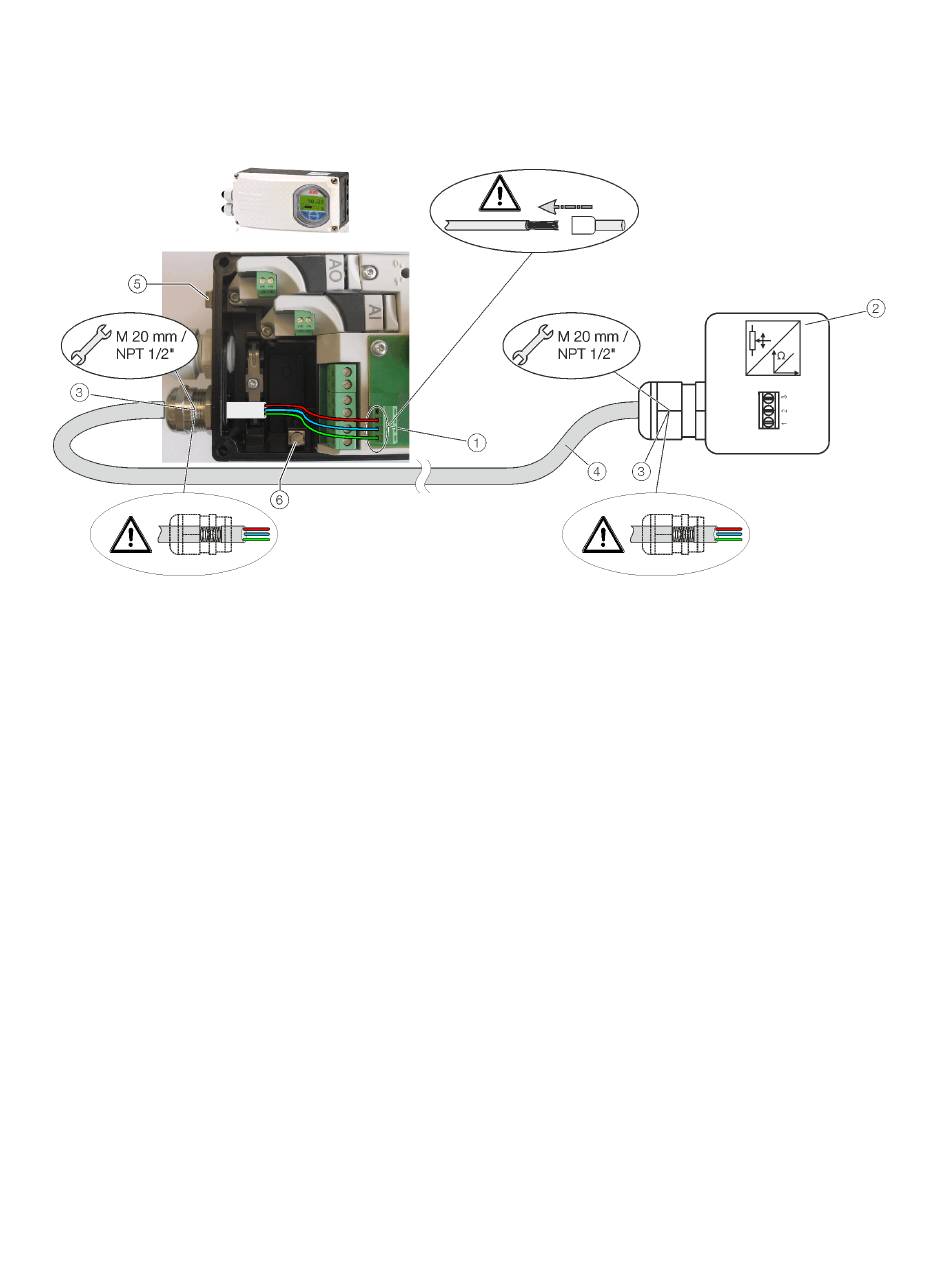

Afbeelding 26: Afb. :
Aansluiting EDP300 Control Unit met externe wegsensor (voorbeeld)
In de uitvoering "EDP300 voor externe wegsensor" wordt de
standsteller zonder wegsensor geleverd.
De EDP300 Control Unit bevat de elektronica, de pneumatiek
alsmede eventueel de volgende opties:
•
Analoge standterugmelding
•
Digitale standterugmelding
•
Module voor noodstop
•
Universele ingang
Er kan een willekeurige wegsensor (4 tot 80 kΩ) aangesloten
worden.
4 Afgeschermde aansluitkabel
5 Aansluiting externe potentiaalvereffening
6 Interne potentiaalvereffeningsklem
Kabelspecificatie
Voor de aansluiting van de EDP300 Remote Sensor moet een
kabel met de volgende specificaties worden gebruikt:
•
3-aderig, diameter 0,5 tot 1,0 mm²
•
afgeschermd, met een dekkingsgraad van ten
minste 85%
•
Temperatuurbereik tot minstens 100 °C (212 °F)
De toegepaste kabelwartels moeten toegelaten zijn voor een
temperatuurbereik tot minstens 100 °C (212 °F). De kabelwartels
hebben een aansluiting nodig voor de afscherming en tevens een
trekontlasting voor de kabel.
ABB levert passende kabels en kabelwartels met DNV-
certificering voor de EDP300 Remote-uitvoering.
