Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G

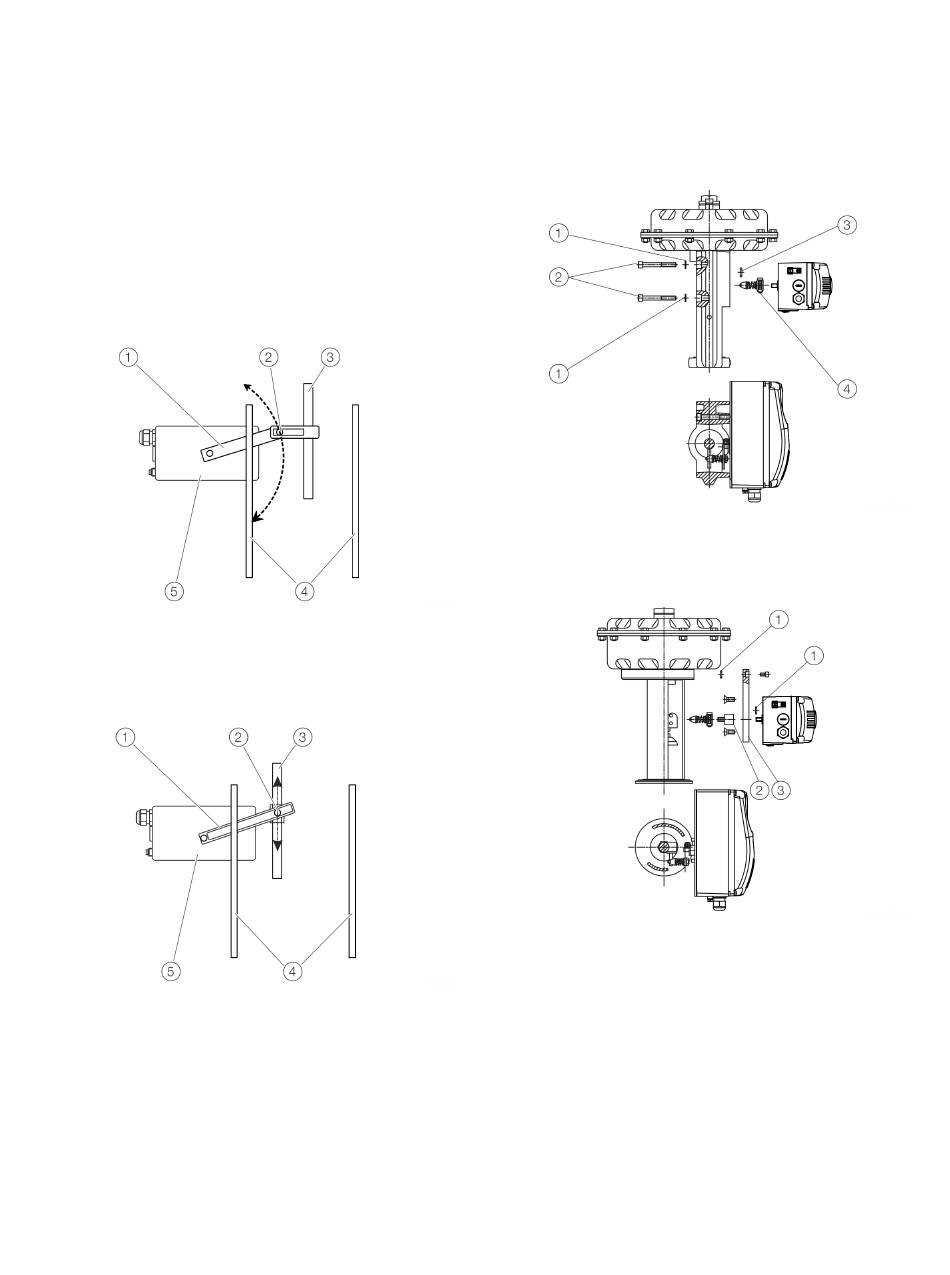

Positie van de meenemerpen
De meenemerpen voor het bewegen van de
potentiometerhendel kan vast aan de hendel zelf of aan de
klepspindel zijn gemonteerd. Afhankelijk van de montage
beschrijft de meeneempen bij de klepbeweging een
cirkelvormige of een lineaire beweging ten opzichte van het
draaipunt van de potentiometerkruk. In het menu van de HMI de
geselecteerde penpositie selecteren, om een optimale
linealisering te waarborgen. De standaardinstelling is als volgt:
1 Potentiometerhendel
2 Bouten van de actuator
3 Klepsteel
Afbeelding 11: Bedieningsbout op de hendel (achteraanzicht)
1 Potentiometerhendel
2 Bouten van de actuator
3 Klepsteel
Afbeelding 12: Schroeven van de actuator op de klep (achteraanzicht)
4 Klepjuk
5 Standsteller
4 Klepjuk
5 Standsteller
Montage op regelkleppen
1 Onderlegringen
2 Bouten
Afbeelding 13: Geïntegreerde montage op regelkleppen
1 O-ring
2 Adapterplaat
Afbeelding 14: Geïntegreerde montage op regelkleppen met adapterplaat
3 O-ring
4 Hendel
3 Adapter
27
