Bevestiging aan zwenkaandrijvingen
Voor bevestiging aan een zwenkaandrijving volgens VDI / VDE
3845 is de volgende bevestigingsset verkrijgbaar:

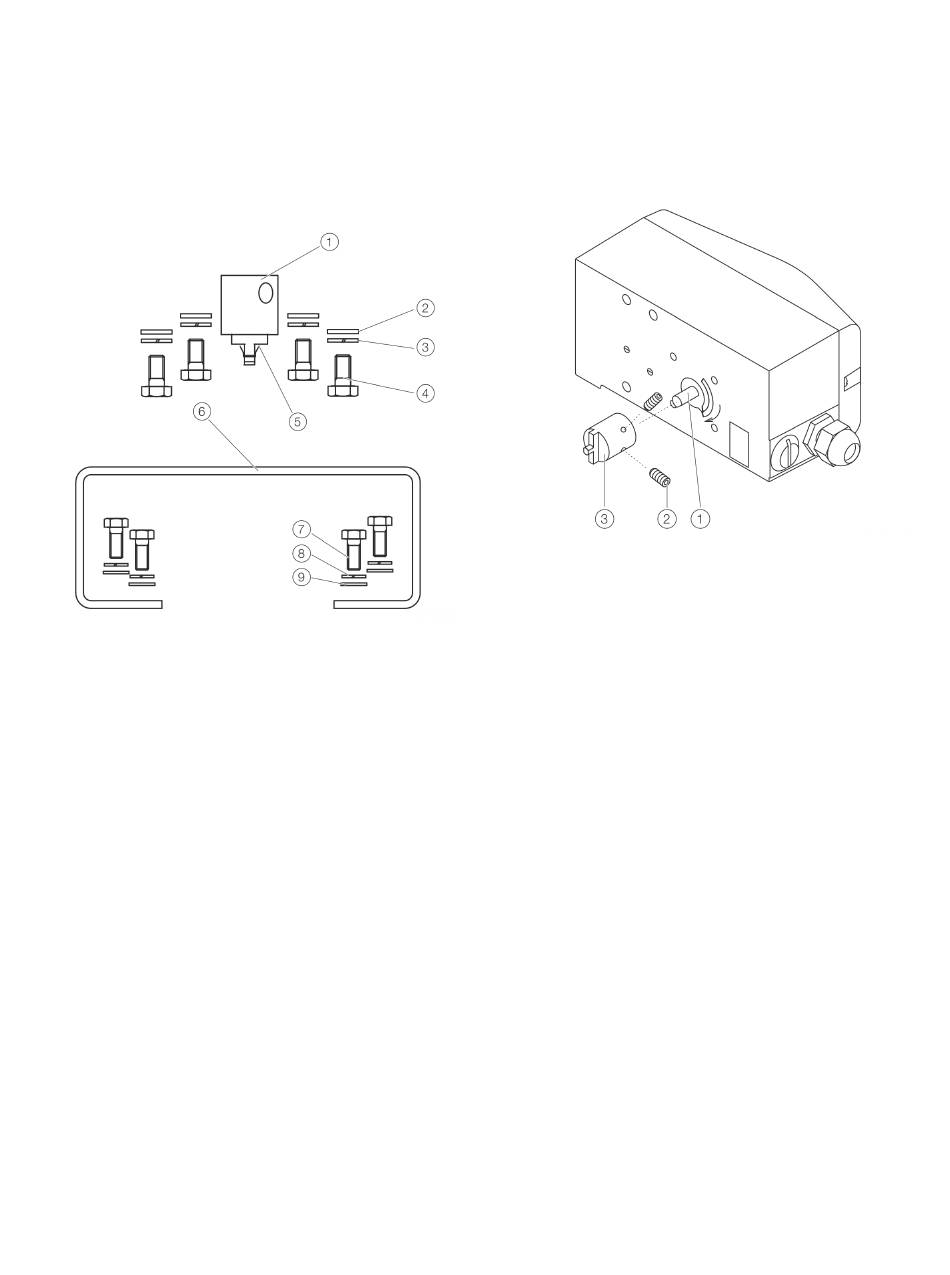

Afbeelding 15: Onderdelen van de bevestigingsset
•
Adapter
1
met veer
5
•
Elk vier M6-bouten
4
, veerringen
voor het bevestigen van de aanbouwconsole 6 op de
standsteller
•
Vier M5-schroeven
7
, veerringen
montagebeugel aan de aandrijving te bevestigen
Benodigd gereedschap
•
Moersleutel maat 8 / 10
•
Inbussleutel maat 3
Aanhaalmoment voor schroeven
4
en
7
Draai de schroeven
aanhaalmoment van 7 Nm (±0,5 Nm).
3
en onderlegringen
8
en ringen
9
om de
tijdens de installatie vast met een
Installatie van de montagekit
Afbeelding 16: Adapter aan de standsteller bevestigen
1. Bevestigingsstand bepalen (parallel aan de aandrijving of 90°
gedraaid).
2. Draairichting van de aandrijving (rechtsdraaiend of
linksdraaiend) bepalen.
3. Zwenkaandrijving in de uitgangspositie verzetten.
2
4. As vooraf instellen.
Om ervoor te zorgen dat de standsteller binnen het
werkbereik werkt (zie Algemeen op pagina 23Installation -
Mess- und Arbeitsbereich bis HW-Rev.
5.00</dg_ref_source_inline), moet bij het bepalen van de
adapterpositie op as
montagepositie en de basispositie en draairichting van de
aandrijving. De as kan hiertoe met de hand worden versteld
om adapter
3
5. Adapter in de juiste positie op de as zetten en met
stifttappen
2
tegen verdraaien geborgd op het vlakke deel van de as
bevestigd zijn.
1
rekening worden gehouden met de
in de juiste positie aan te brengen.
fixeren. Daarbij moet een van de stifttappen
