Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
Inbouw van de drukoptie
WEES VOORZICHTIG
Verwondingsgevaar
Verwondingsgevaar door rondvliegende onderdelen en hoge geluidsemissie.
•
Voor de demontage dienen alle aangesloten persluchtleidingen drukloos te zijn.
1 I/P-omvormer pneumatiek
2 Wegsensor

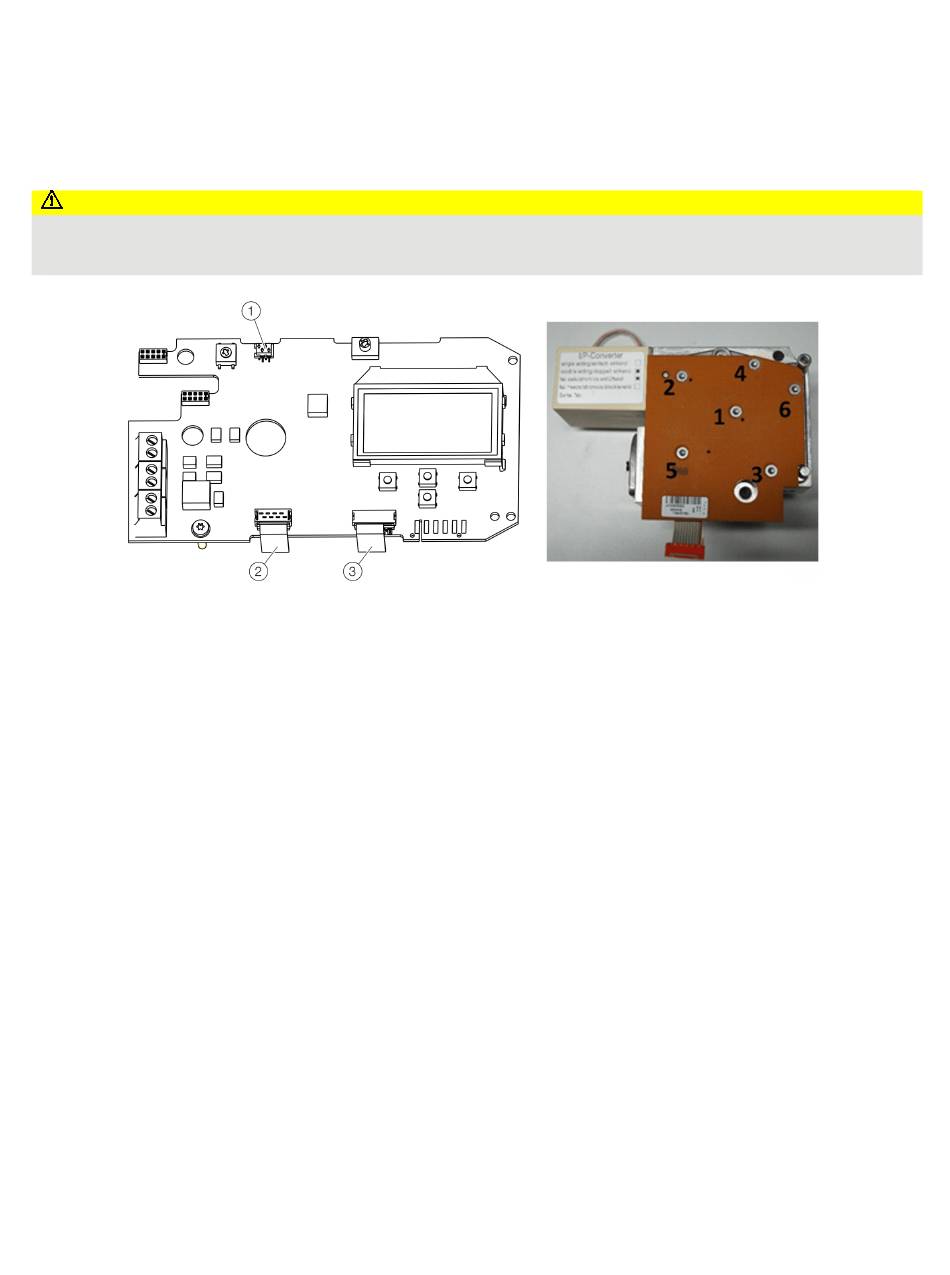

Afbeelding 19: Printplaat
Aanwijzing
•
Voor de inbouw van de drukoptie dient de voedingsspanning
uitgeschakeld te zijn.
•
De verbindingsdraden van de drukoptie mogen niet
aangeraakt worden. Het aanraken van de verbindingsdraden
leidt tot beschadiging van de optiemodule.
•
Voor de ingebruikname van het apparaat dient een surge-
test volgens IEC uitgevoert te worden.
1. Bouten van het behuizingdeksel losdraaien en het
behuizingsdeksel verwijderen.
2. Alle kabelverbindingen aan de schroefklemmen losdraaien
3. Indien de optiemodule aanwezig is, deze losschroeven en aan
de zijkant verwijderen.
4. Indien aanwezig de mechanische standaanduiding lostrekken
en de asverlenging (evt. ook de mechanische
grenswaardemelder) losschroeven.
5. Schroeven van de kunststofafdekking losschroeven
verwijderen en de afdekking verwijderen.
6. Beide connectoren van de printplaat lostrekken.
3 Drukoptie
7. Bevestigingsschroeven van de printplaat losdraaien en de
printplaat voorzichtig afnemen.
8. Schroeven aan de bovenkant van de pneumatiek
losschroeven en de afdekplaat verwijderen.
9. Drukoptie voorzichtig op de pneumatiek plaatsen en m.b.v.
de schroeven handvast bevestigen.
10. Printplaat monteren.
11. Steek beide connectors (1, 2) op de printplaat (zie Afbeelding
19).
12. Steek de connector van de afdrukoptie (3) op de printplaat
(zie Afbeelding 19).
13. Kunststofafschermkapje monteren
14. Evt. optiemodule monteren en mechanische terugmeldingen
instellen.
15. Deksel op behuizing plaatsen en aan behuizing
vastschroeven. De bouten handvast aandraaien.
