Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G

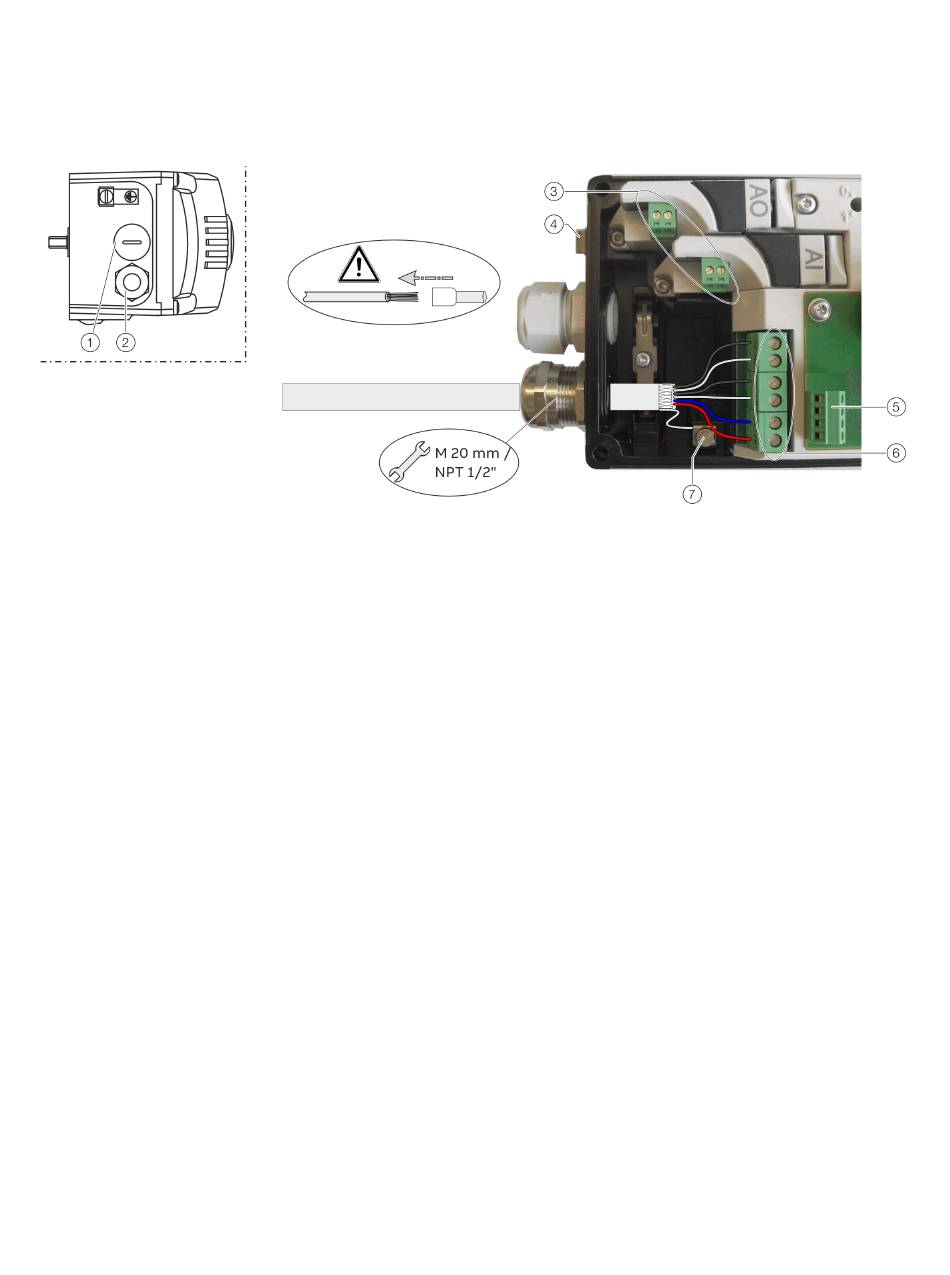

Aansluiting op het apparaat
1 Blindstoppen
2 Kabelwartel
3 Aansluitklemmen voor optiemodule
4 Aansluiting externe potentiaalvereffening
Afbeelding 24: Aansluiting op het apparaat (voorbeeld)
Voor de kabelinvoer in de behuizing bevinden zich op de linker
behuizingskant 2 schroefdraadboringen ½- 14 NPT of M20 × 1,5.
Aanwijzing
De aansluitklemmen worden in gesloten toestand geleverd en
moeten vóór de invoer van de draden worden opengeschroefd.
1. De aders ongeveer 6 mm (0,24 inch) van isolatie ontdoen.
2. Na het strippen, het kabeleinde voorzien van de juiste
adereindhulzen en krimpen
3. De aders volgens aansluitschema op de aansluitklemmen
aansluiten.
Aandraaimoment voor de klemschroeven:
0,5 tot 0,6 Nm
5 Insteekmodule voor digitale terugmelding
6 Aansluitingen basisapparaat
7 Interne potentiaalvereffeningsklem / schermklem
