Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
Installatie van de montagekit

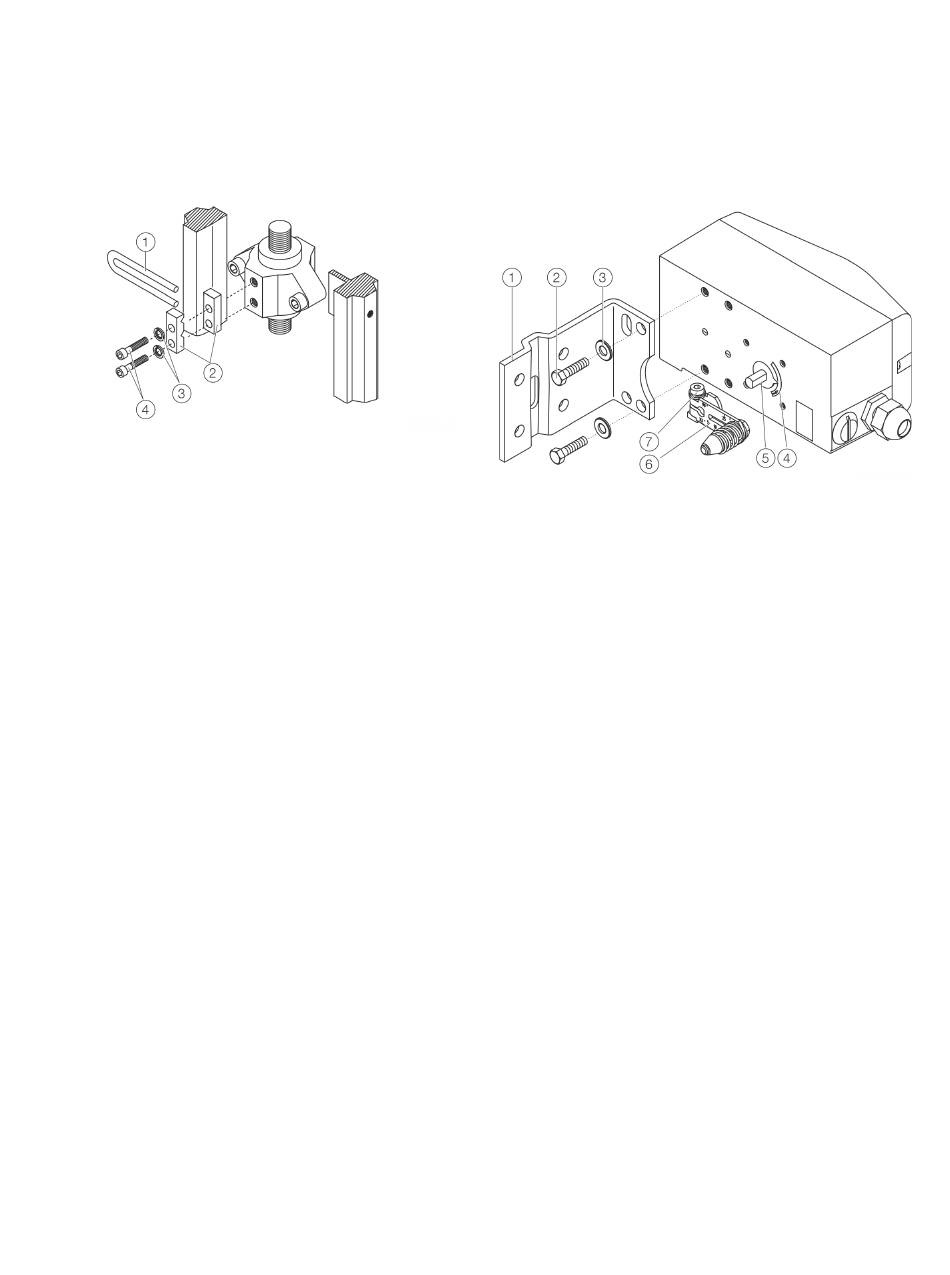

Afbeelding 6: Beugels aan verstelaandrijving bevestigen
1. Draai de schroeven vast met het voorgeschreven
aanhaalmoment (zie sectie Aanhaalmoment voor schroeven).
2. Beugel
1
profielstukken
op de as van de aandrijving bevestigen.
2
met bouten
4
en veerringen
Afbeelding 7: Montage van de hendel en beugel op de standsteller
3
1. Kruk
6
op de as
afgeplatte vorm van de as op slechts één manier mogelijk).
2. Aan de hand van pijlmarkering
in het werkbereik (tussen de pijlen) beweegt.
3. Bout
7
op de kruk handvast aandraaien.
4. De voorbereide standsteller met nog losse
bevestigingsbeugel
aanhouden dat de conusrol van de kruk in de beugel valt, om
te bepalen welke draadgaten van de standsteller voor
bevestigingsbeugel moeten worden gebruikt.
5. Bevestigingsbeugel
in de daarvoor bestemde draadgaten op de behuizing van de
standsteller bevestigen.
Draai de bouten zo gelijkmatig mogelijk aan om later de
lineariteit te kunnen garanderen. De bevestigingsbeugel zo in
het slobgat uitlijnen dat er een symmetrisch werkgebied
ontstaat (kruk beweegt zich tussen de pijlmarkeringen
5
van de standsteller zetten (door
4
controleren of de kruk zich
1
zodanig tegen de aandrijving
1
met bouten
2
en onderlegringen
25
3
4
).
