Digitale standsteller
36
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
... 8 Elektrische aansluitingen

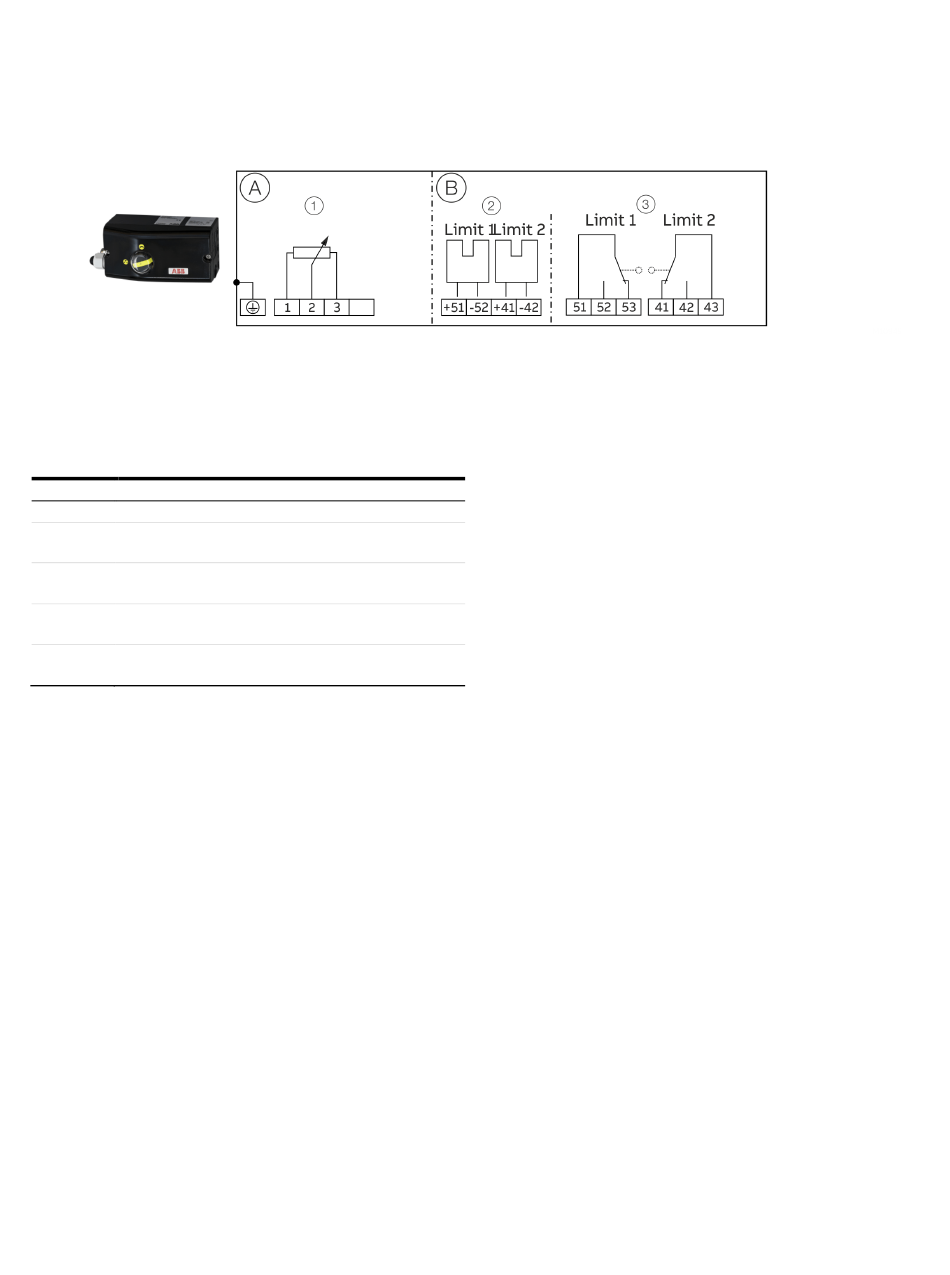

Aansluitschema EDP300 Remote Sensor
A Basisapparaat
B Opties
Afbeelding 23: Aansluitschema EDP300 Remote Sensor
Aansluitingen voor de in- en uitgangen
Klem
Functie/opmerkingen
1 / 2 / 3
EDP300 Control Unit
+51 / −52
Grenswaardeschakelaar Limit 1 met sleufinitiator
(optie)
+41 / −42
Grenswaardeschakelaar Limit 2 met sleufinitiator
(optie)
51 / 52 / 53
Grenswaardeschakelaar Limit 1 met microschakelaar
(optie)
41 / 42 / 43
Grenswaardeschakelaar Limit 2 met microschakelaar
(optie)
1 Wegsensor
2 Grenswaardemelding met sleufinitiatoren (optie)
3 Grenswaardemelding met microschakelaars (optie)
