Digitale standsteller
26
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
... 7 Installatie
... Mechanische bevestiging

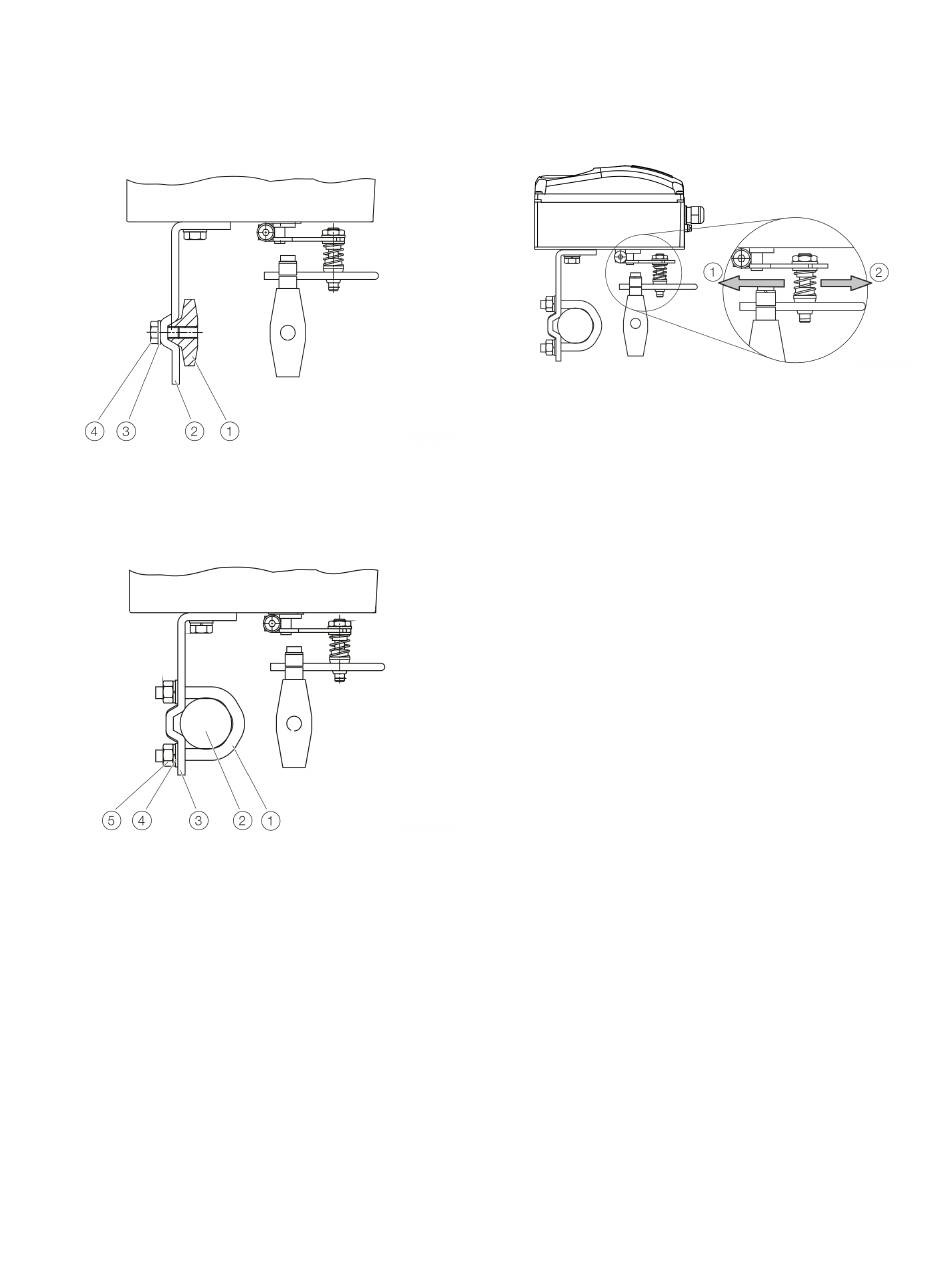

Afbeelding 8: Bevestiging aan een gietijzeren juk
1. Bevestigingsbeugel
2
aan het gietmetalen frame
of
Afbeelding 9: Bevestiging op een buisklem
1. Bevestigingsbeugel
3
buisklem
2
drukken.
2. U-bouten
1
vanuit de binnenzijde van de buisklem
de openingen van de bevestigingsbeugel steken.
3. Onderlegingen
4
en moeren
4. Draai de moeren vast met het voorgeschreven
aanhaalmoment (zie sectie Aanhaalmoment voor schroeven)
Aanwijzing
De hoogtestand van de standsteller zodanig op het gietmetalen
frame of de buisklem uitlijnen dat de kruk bij een halve slag van
de armatuur (duidelijk) horizontaal staat.
met bouten
4
en onderlegring
1
bevestigen.
in de geschikte stand tegen de
5 plaatsen
1 Aansluiting verhogen
Afbeelding 10: Standsteller aansluiting
De schaal op de kruk geeft een indeling weer voor de
verschillende slagbereiken van de klep.
Door de pen met de conusrol in het slobgat van de kruk te
3
verschuiven, kan het slagbereik van de armatuur aan de werkslag
van de wegsensor aangepast worden.
Als het verbindingspunt naar binnen wordt verschoven, wordt de
draaihoek van de wegsensor groter. Het naar buiten verschuiven
maakt de draaihoek van de wegsensor kleiner.
De slaginstelling moet zo worden uitgevoerd dat een zo groot
mogelijke draaihoek (symmetrisch om de middenstand) op de
wegsensor benut wordt.
Aanbevolen bereik voor lineaire aandrijvingen:
−30° tot 30°; minimale bereik: 25°
Aanwijzing
Na de bevestiging controleren of de standsteller binnen het
meetbereik werkt.Algemeen op pagina 23
2
door
.
2 Aansluiting verminderen
