Digitale standsteller
PositionMaster EDP300 DIGITALE STANDSTELLER | CI/EDP300-NL REV. G
Procesweergave
1 Weergave van de meetpunten
2 Indicatie van de actuele
proceswaarden
3 Symbool voor indicatie
toetsenfunctie

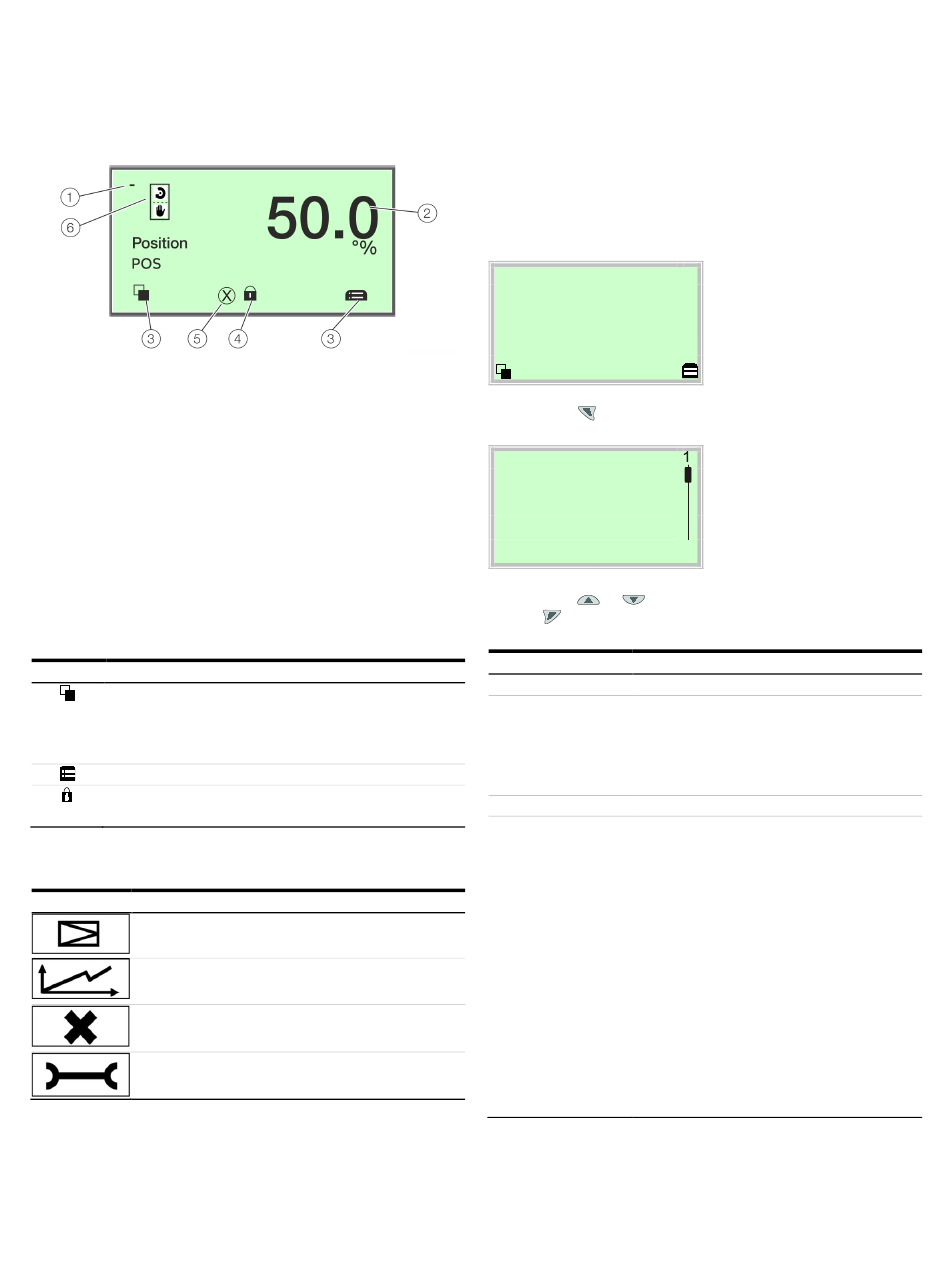

Afbeelding 29: Procesindicatie (voorbeeld)
Na het inschakelen van het apparaat verschijnt de
procesweergave op het LCD-scherm. Daar worden informatie
over het apparaat en actuele proceswaarden getoond.
De weergave van de actuele proceswaarden
configuratiemenu worden aangepast.
Beschrijving van de symbolen
Symbool
Beschrijving
Informatieniveau openen.
Bij geactiveerde Autoscroll-modus verschijnt een -symbool en
worden de bedieningspagina's automatisch na elkaar
weergegeven.
Configuratieniveau openen.
Het apparaat is beschermd tegen veranderingen in de
parametrering.
Beschrijving van de meldingssymbolen
Symbool
Meldingssymbool
Universele ingang geactiveerd
Diagnosemelding aanwezig
Storing aanwezig
Onderhoudsmelding aanwezig
4 Symbool voor indicatie
"Parametrering beschermd"
5 Diagnostisch bericht
6 Symbool bedrijfsmodus
2
kan in het
Naar het informatieniveau gaan (Operator
Menu)
Op het informatieniveau kan via het gebruikersmenu diagnose-
informatie worden getoond en de weergave van
gebruikerspagina's worden geselecteerd.
Procesweergave
1. .
Met
naar het informatieniveau omschakelen.
Operator Menu
Diagnosis
Operator Page 1
Signals View
Back
Select
2. .
Met
of
, een submenu selecteren.
3. Met
de selectie bevestigen.
Menu
Beschrijving
... / Operator Menu
Diagnosis
Weergave van de huidige, en in het verleden
opgetreden alarmen en meldingen. Een selectie van
de af te beelden meldingen kan op het
configuratieniveau onder het punt "Diagnosis"
worden uitgevoerd.
Operator Page 1
Omschakeling naar procesweergave.
Signals View
Selectie van het submenu "Signals View" (alleen voor
servicedoeleinden).
De volgende signaalwaarden met eenheden kunnen
worden afgebeeld:
•
Positie Pos[%]
•
Positie Pos[°]
•
Instelwaarde SP[%]
•
Instelwaarde SP[mA]
•
Regelafwijking DEV [%]
•
Elektronica temperatuur [°C, °F, °R, K]
•
Voedingsdruk PIN [Eenheid]
•
Druk Uitgang 1 PY1 [Eenheid]
•
Druk Uitgang 2 PY2 [Eenheid]
•
Differentiaaldruk DP [Eenheid]
•
Universele ingangswaarde UIN [Eenheid]
