Bosch Condens 7000 F Installatie- En Onderhoudshandleiding
Condensatieketel op gas
Gerelateerde Handleidingen voor Bosch Condens 7000 F
Samenvatting van Inhoud voor Bosch Condens 7000 F

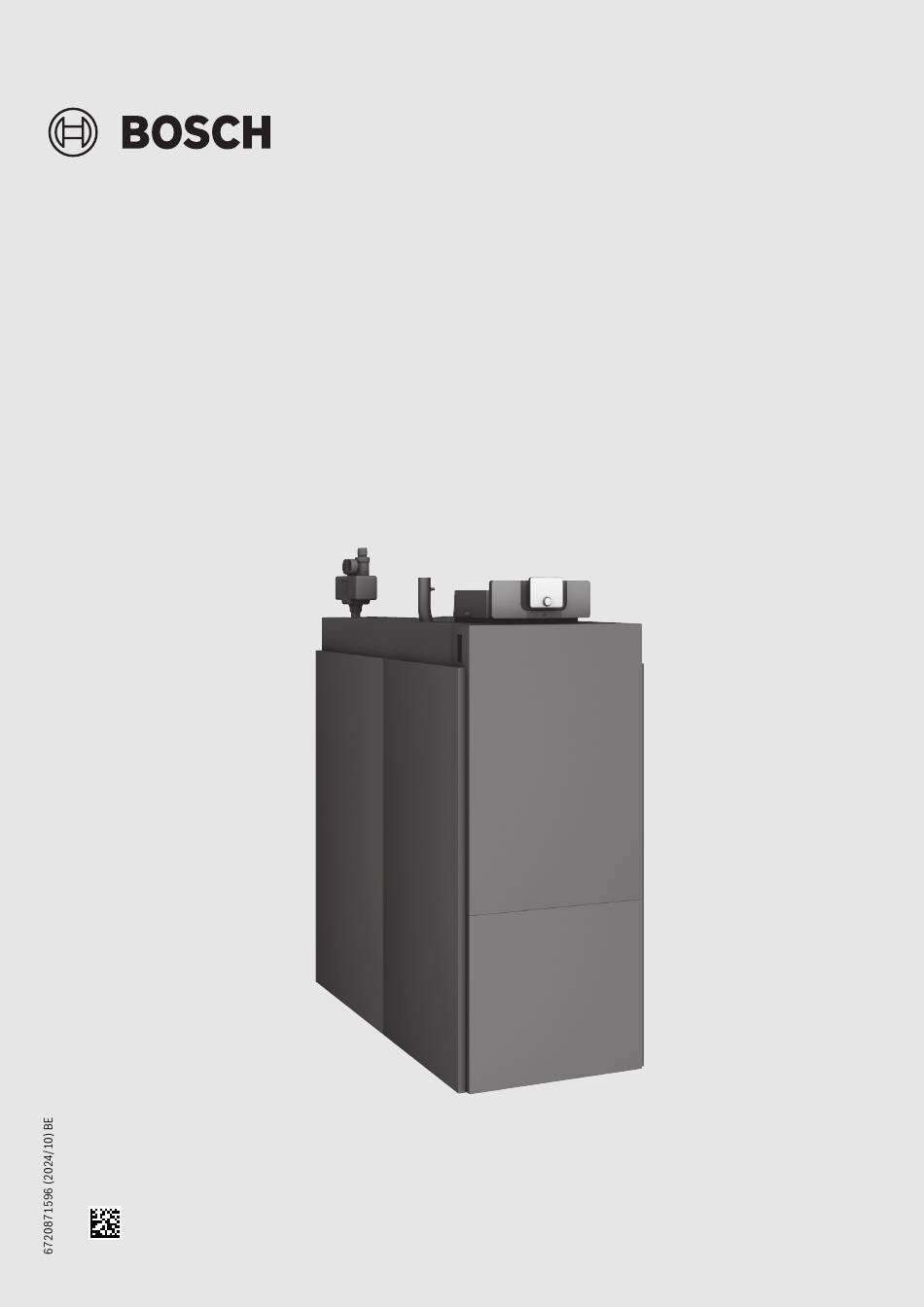

- Pagina 1 Installatie- en onderhoudshandleiding voor de installateur Condensatieketel op gas Condens 7000 F GC7000F 75...300...
- Pagina 2 ....29 2.10.1 Aansluitingen en afmetingen Condens 7000 F ..9 7.7.2 Rookgasklep controleren (leveringsomvang cascaderookgasafvoerset) .
- Pagina 3 17.4.1 Aansluitschema regelaar ......65 17.4.2 Ontstekingsautomaat ......65 Condens 7000 F – 6720871596 (2024/10)
- Pagina 4 ▶ De cv-ketel mag niet zijn uitgerust met thermisch geregelde rookgas- ▶ Neem de nationale en regionale voorschriften, technische regels en klep na de rookgasaansluiting. richtlijnen in acht. ▶ Documenteer uitgevoerde werkzaamheden. Gebruik van motorisch gestuurde toevoerluchtkleppen is toegestaan. Condens 7000 F – 6720871596 (2024/10)
- Pagina 5 Leveringsomvang ▶ Waarborg dat kinderen de ketel niet zonder toezicht bedienen of er- De Condens 7000 F wordt met een, bij de bestelling toegekende, rege- mee spelen. laar in 2 verpakkingseenheden uitgeleverd. ▶ Waarborg dat alleen personen toegang hebben, die in staat zijn, de ketel deskundig te bedienen.
- Pagina 6 Wij leveren in combinatie met de betreffende regelaar een omvangrijk productprogramma voor de bewaking, diagnose en besturing van de cv- ketel via mobiele eindapparaten, PC of tablet. Productoverzicht De Condens 7000 F is een gascondensatieketel met een aluminium warmtewisselaar. 2.9.1 Productbeschrijving De hoofdonderdelen van de Condens 7000 F zijn: •...
- Pagina 7 Gegevens betreffende het product 0010015619-001 Afb. 1 Condens 7000 F, 75...100 kW-hoofdcomponenten (getoond: rechtse uitvoering; inspectiedeksel en aanvoer en retour zijn rechts opgesteld) Voorwand ketel (2-delig) Gasblok Gasbrander met branderstaaf Regelaar MX25 Ketelblok met isolatie Ketelmantel Condensbak en sifon Bodemplaat Ontstekingsautomaat Condens 7000 F –...
- Pagina 8 Gegevens betreffende het product 0010015631-001 Afb. 2 Condens 7000 F, 150...300 kW-hoofdcomponenten (getoond: rechtse uitvoering; inspectiedeksel en aanvoer en retour zijn rechts opgesteld) Voorwand ketel (2-delig) Gasblok Gasbrander met branderstaaf Regelaar MX25 Ketelblok met isolatie Ketelmantel Condensbak en sifon Bodemplaat Ontstekingsautomaat Weergegeven zijn de rechtse uitvoeringen van de cv-ketel.
- Pagina 9 Gegevens betreffende het product 2.10 Afmetingen en technische gegevens 2.10.1 Aansluitingen en afmetingen Condens 7000 F MX25 0010015633-003 Afb. 3 Afmetingen en aansluitingen voor Condens 7000 F 75...100 kW (rechtse en linkse uitvoering, maten in mm) Condens 7000 F – 6720871596 (2024/10)
- Pagina 10 MX25 DN200: min. 80 DN160: min. 50 max. 7 Ø 200 ±0,8 Ø 160 ±0,8 0010015634-003 Afb. 4 Afmetingen en aansluitingen voor Condens 7000 F 150...300 kW (rechtse en linkse uitvoering, maten in mm) Condens 7000 F – 6720871596 (2024/10)
- Pagina 11 Hoogte H Hoogte H Hoogte H 1340 1340 1340 1340 1343 1343 1343 1343 1343 1343 1343 1343 Hoogte H Hoogte H 1520 1520 1520 1520 1520 1520 1520 1520 1520 1520 1520 1520 Condens 7000 F – 6720871596 (2024/10)
- Pagina 12 Gebruik alleen originele onderdelen van de producent. Voor schade die Materiële schade door vorst! ontstaat door niet door de fabrikant geleverde reserveonderdelen, kan ▶ Plaats de cv-installatie in een vorstvrije ruimte. de fabrikant niet aansprakelijk worden gesteld. Condens 7000 F – 6720871596 (2024/10)
- Pagina 13 Tabel 5 Verbrandingsluchtopeningen bij gesloten bedrijf ▶ Houd de verbrandingslucht vrij van stof of gebruik de accessoireset “luchtfilters” . 1) Bovendien moeten de nationale en plaatselijke voorschriften worden aangehouden. Condens 7000 F – 6720871596 (2024/10)
- Pagina 14 0010012540-001 Afb. 6 Transporteer de cv-ketel met een kraan (aanzicht linksvoor) ▶ Neem de stroken bij het transport niet van de cv-ketel weg. ▶ Aanslagmiddelen (hijsbanden) door het ketelframe leiden (afb. 5). Condens 7000 F – 6720871596 (2024/10)
- Pagina 15 0010013512-001 Afb. 9 Transporteren cv-ketel op een meubelrol Er kunnen standaard transportrollen worden gebruikt. Wanneer de cv-ketel niet in bedrijf wordt gesteld: ▶ Bescherm de cv-ketel tegen vervuiling. Sorteer en recycleer het verpakkingsmateriaal. Condens 7000 F – 6720871596 (2024/10)
- Pagina 16 Om te waarborgen dat er geen lucht in de cv-ketel wordt verzameld en het condensaat uit het condensaatreservoir ongehinderd kan wegstro- men, moet de cv-ketel horizontaal worden uitgelijnd. ▶ CV-ketel in de uiteindelijke positie brengen. Condens 7000 F – 6720871596 (2024/10)
- Pagina 17 ▶ Condensslang vanaf het sifon onder afschot op de neutralisatie-een- heid aansluiten. ▶ Voer, indien nodig, de aansluiting op het rioolsysteem uit conform de handleiding van de neutralisatie-eenheid en de plaatselijke voor- schriften uitvoeren. Condens 7000 F – 6720871596 (2024/10)
- Pagina 18 ▶ Schuif de bocht [3] op de verbrandingsluchtleiding [1]. ▶ Monteer de verbrandingsluchtleiding [1] met de meegeleverde buis- klem [2, 2x] op het frame. ▶ Schroef de verbrandingsluchtslang [5] op de adapter [6]. Condens 7000 F – 6720871596 (2024/10)
- Pagina 19 ▶ Monteer de aansluiting schroefdraadafdichtend met een geschikt af- Ketelgrootte [kW] Aansluiting dichtmiddel of vlakafdichtend met een vlakke dichting. 75-100 2" binnendraad (DN50) PN6-normflens EN1092 (DN50) 200-300 PN6-normflens EN1092 (DN65) Tabel 8 Afmetingen van de waterzijdige aansluitingen Condens 7000 F – 6720871596 (2024/10)
- Pagina 20 (ook toebeho- ren) mogelijk en een armatuurbalk voor de maximaaldrukbegrenzer. Wanneer de toebehoren niet worden gebruikt moet in principe voor de eerste afsluitinrichting in de aanvoer een overstortventiel, manometer en automatische ontluchter worden geïnstalleerd. Condens 7000 F – 6720871596 (2024/10)
- Pagina 21 ▶ Voorgemonteerde armatuurbalk met vlakke dichting [3] op de aan- voerleiding monteren (draaimoment: 70 Nm). Daarbij de aansluit- buis tegenhouden. ▶ Installeer de uitstroomleiding conform de plaatselijke voorschriften aan het veiligheidsventiel. ▶ Na een succesvolle dichtheidscontrole de isolatie monteren. Condens 7000 F – 6720871596 (2024/10)
- Pagina 22 ▶ Stel, wanneer de cv-installatie is getest op dichtheid en er geen lek- ken zijn, de correcte bedrijfsdruk in. ▶ Zet alle terugslagkleppen op de bedrijfsstand. ▶ Markeer bij koude installatie de minimale en de maximale druk op de manometer. Condens 7000 F – 6720871596 (2024/10)
- Pagina 23 Achterste ketelafdekkap Afdekplaat voor doorvoer rookgasafvoerbuis 0010012474-003 Afb. 22 Uitvoeren gasaansluiting Compensator Gaskraan (hier met thermische afsluitinrichting) Buisklem Gasfilter Voor hogere gasaansluitdrukken, dan conform tabel 12 (pagina 30), levert Bosch extra gasdrukregelaars als toebehoren. Condens 7000 F – 6720871596 (2024/10)
- Pagina 24 Breng een vaste netaansluiting tot stand volgens de plaatselijke voor- beschikbaar is. schriften. ▶ Respecteer voor het aansluiten van de elektrische bekabeling de be- treffende technische documentatie van de geïnstalleerde regelaar. Gebruik, wanneer geen gesloten bedrijf mogelijk is, de als toebehoren leverbare luchtfilterset. Condens 7000 F – 6720871596 (2024/10)
- Pagina 25 ▶ Lokale voorschriften en normen ter voorkoming van verontreiniging van het drinkwater respecteren. ▶ Vervang, indien nodig, de gasplaat in het kader van de inbedrijfstel- ling (hoofdstuk 7.5). ▶ Voor Europa de EN 1717 respecteren. Condens 7000 F – 6720871596 (2024/10)
- Pagina 26 ▶ Controleer de meetleidingen voor compensatie [1] en gasuitgangs- druk [5] op correcte aansluiting (afb. 25 en 26 en afb. 17.4.3, 0010055318-001 pagina 66). Afb. 25 Demonteren gasplaat (ketelgrootte 75; 100 kW) 0010055323-001 Afb. 27 Vervangen gasplaat (ketelgrootte 75; 100 kW) Condens 7000 F – 6720871596 (2024/10)
- Pagina 27 3) De aardgasgroep L conform DVGW- werkblad G 260 ligt binnen de aardgasgroep LL conform DIN EN 437 4) Conform bestelnummer Tabel 9 Gaskengetallen van de benodigde gasplaten (Ø -specificatie in mm) bij omschakeling binnen de aardgasgroepen Condens 7000 F – 6720871596 (2024/10)
- Pagina 28 ▶ Voer alle werkzaamheden uit zoals beschreven in het hoofdstuk 7.5.1 voor alle groottes (ombouw naar een andere gassoort door de geïnstalleerde gasplaat te vervangen). 0010012478-001 Afb. 31 Gasleiding ontluchten Controlenippel voor het meten van de gasaansluitdruk en voor het ontluchten Condens 7000 F – 6720871596 (2024/10)
- Pagina 29 DE, AT, CH, LU, Vloeibaar gas 3P 42,5 57,5 NL, SK (G31) Stel, om vaak schakelen van de brander te vermijden en een efficiënt be- drijf te waarborgen, de stooklijn zo mogelijk laag in. Condens 7000 F – 6720871596 (2024/10)
- Pagina 30 ▶ Bij aard- en natuurgassen bij O -gehalte boven 6,3% of onder 3,6% of Co-waarden groter dan 100 ppm (lf) service aanvragen. Voor hogere gasaansluitdrukken, dan conform tabel 12, levert Bosch ▶ Controleer het O -gehalte opnieuw en de waarde in het inbedrijfstel- gasdrukregelaars als toebehoren.
- Pagina 31 De benodigde trek van het geïnstalleerde rookgas-toevoerluchtsysteem mag niet groter zijn dan 150 Pa (1,5 mbar). GEVAAR Levensgevaar door vergiftiging bij ontsnappende rookgassen. ▶ Gebruik de cv-ketel alleen met schoorstenen of rookgasafvoersyste- (tab. 17.1, pagina 61). Condens 7000 F – 6720871596 (2024/10)
- Pagina 32 De eigenaar/gebruiker het gedrag in noodgevallen, bijvoorbeeld brand, uitleggen. ▶ Nooit uzelf in levensgevaar brengen. De eigen veiligheid gaat vóór al- les. ▶ Bouwzijdig geïnstalleerde brandstoftoevoer sluiten. ▶ Schakel de cv-installatie via de verwarmingsnoodschakelaar of via de betreffende zekering stroomloos. Condens 7000 F – 6720871596 (2024/10)
- Pagina 33 Milieubescherming en recyclage Milieubescherming en recyclage Inspectie en onderhoud Milieubescherming is een ondernemingsprincipe van de Bosch-groep. OPMERKING Kwaliteit van de producten, rendement en milieubescherming zijn even belangrijke doelen voor ons. Wetten en voorschriften op het gebied van Schade aan de ketel door ontbrekende of gebrekkige reiniging, in- de milieubescherming worden strikt gerespecteerd.
- Pagina 34 [13] Condensbak [14] Drukverschilcontrole (p -blauwe leiding, p -witte leiding) [15] Ontstekingsautomaat [16] EMC-smoring (EMC = elektromagnetische compatibiliteit) [17] Compensatieleiding (blauw) [18] Gasleiding [19] Offset-instelling, verzegeld [20] Gasblok [21] Klep-testsysteem [22] Ontstekingstransformator [23] Gasleiding Condens 7000 F – 6720871596 (2024/10)
- Pagina 35 Leidinglengte Leidingdiameter [inch] ½ ¾ 1 ¼ 1 ½ 11,0 13,2 15,4 11,0 17,6 12,4 19,8 10,1 13,7 22,0 Tabel 14 Leidingvolume (V ) in liters, afhankelijk van de leidinglengte en de leidingdiameter leiding Condens 7000 F – 6720871596 (2024/10)
- Pagina 36 Bereik “Armatuur niet dicht ”= gasblok niet inzetbaar (voer beproeving uit, zoals hierna beschreven) Testvolume in liter Drukval in mbar binnen een minuut Afleesvoorbeeld: testvolume (V ) 5 liter en drukval 4 mbar/ test Condens 7000 F – 6720871596 (2024/10)
- Pagina 37 ▶ Voor de demontage van de brander of de ketelreiniging: dek de rege- laar af. Zorg voor een bedrijfsdruk van minimaal 1,2 bar. ▶ Controleer de bedrijfsdruk van de cv-installatie. Condens 7000 F – 6720871596 (2024/10)
- Pagina 38 ▶ Maak de wartelmoer ( afb. 44, [1]) van de gasbuis ( afb. 44, [2]) los. VOORZICHTIG Materiële schade en lekkages door krachtoverdracht! ▶ Houd bij het demonteren en monteren de gasbuis tegen, om een be- lasting van andere onderdelen te vermijden. Condens 7000 F – 6720871596 (2024/10)
- Pagina 39 (max. 3 bar) worden uitgebla- Af fabriek gemonteerde schroeven zen. ▶ Branderstaaf van buiten naar binnen uitblazen en inwendig uitzuigen. ▶ Monteer de branderstaaf weer met een nieuwe dichting. Condens 7000 F – 6720871596 (2024/10)
- Pagina 40 Afb. 50 Sifon demonteren Sifon Afvoer condensbak ▶ Schroef de schroeven op het deksel van de condensbak af (bij ketel- grootte 150-300 kW). ▶ Deksel afnemen. 0010013911-001 Afb. 52 Aanzicht condensbak zonder deksel Vuilfilter Condens 7000 F – 6720871596 (2024/10)
- Pagina 41 Afb. 56 Warmtewisselaar horizontaal reinigen Reinigingsgereedschap (als toebehoren leverbaar) 0010012574-001 Afb. 54 Isolatie op warmtewisselaar Klemmen Thermische isolatie ▶ Bevestigingsmoeren op de reinigingsdeksels [1] van de warmtewis- selaar losschroeven. ▶ Neem het reinigingsdeksel weg. Condens 7000 F – 6720871596 (2024/10)
- Pagina 42 ▶ Schroef de het deksel van de condensbak vast (aandraaimoment: 3,5 Nm; bij ketelgrootte 150-300 kW). ▶ Gebruik geen reinigingsmiddel met ontvlambare drijfgassen. ▶ Monteer de afsluitdop op de reinigingsaansluiting (bij ketelgrootte 75-100 kW). Condens 7000 F – 6720871596 (2024/10)
- Pagina 43 Wij adviseren bij het jaarlijkse onderhoud het elektrodenblok te vervan- gen (aandraaimoment van de moeren: 3±10%). ▶ Respecteer, om het onderhoud af te sluiten hoofdstuk 11.12, pagina 46. Wanneer vervangen van onderdelen nodig is: ▶ Respecteer de instructies in hoofdstuk 11.11, pagina 43. Condens 7000 F – 6720871596 (2024/10)
- Pagina 44 ▶ 4 zeskantmoeren op mengbocht verwijderen (afb. 65). ▶ Brander uittrekken ( hoofdstuk 11.7, pagina 37). ▶ Schroef de ventilator af door de 4 moeren op de mengbocht te ver- wijderen (afb. 65, [2]). Condens 7000 F – 6720871596 (2024/10)
- Pagina 45 Wij adviseren bij het jaarlijkse onderhoud het elektrodenblok te vervan- gen. Dichting reinigingsdeksel – condensbak Ventilator inclusief dich- – tingen Gasblok inclusief dichtin- 500000 of na een foutherkenning door het ventiel- testsysteem Rookgasdrukbegrenzer – met aansluitslang Condens 7000 F – 6720871596 (2024/10)
- Pagina 46 Aandraaimo- ment [Nm] Moeren op mengbocht/voorlid 10-12 Wartelmoer gasbuis 1" Wartelmoer gasbuis 1 1/8" Schroeven deksel condensbak Moeren reinigingsdeksel Moeren gasblok/ventilator Schroeven M5x16 op flens gasblok 4,75 Moeren elektroden, branderstaaf 3±10% Tabel 17 Aandraaimomenten Condens 7000 F – 6720871596 (2024/10)
- Pagina 47 Afhankelijk van de gebruikte regelaar of de geïnstalleerde bediening- seenheid is het oproepen van de storingshistorie verschillend. 6 720 801 303-02.1T Respecteer de betreffende technische documentatie van de regelaar en de bedieningseenheid. Afb. 66 Resetten storing op branderautomaat Resettoets Condens 7000 F – 6720871596 (2024/10)
- Pagina 48 De regelaar zet de warmtevraag – Wanneer geen externe blokkering uitklem EV extern vergren- voor de branderautomaat op 0. nodig is, moet een brug op de klem- deld. men EV zijn geïnstalleerd. Tabel 18 Bedrijfscodes Condens 7000 F – 6720871596 (2024/10)
- Pagina 49 De ingestelde onderhoudsdatum werd be- ▶ Onderhoud uitvoeren. reikt. 1) Servicecode SC (wordt op het display van de bedieningseenheid weergegeven) 2) Storingscode FC (wordt op het display van de bedieningseenheid weergegeven) Tabel 19 Servicemeldingen Condens 7000 F – 6720871596 (2024/10)
- Pagina 50 (gaat de vlam uit na regeluitscha- (intelligente veilig- maal toegestane keling?) heidstempera- waarde bereikt. tuurbegrenzer). Uitleveringstoestand af Cv-ketel is vergrendeld ▶ Cv-ketel via "Reset" ontgrendelen fabriek ( hoofdstuk 13.1, pagina 47) Condens 7000 F – 6720871596 (2024/10)
- Pagina 51 ▶ Vervang de branderautomaat, met branderauto- digde gegevens door de tussen de branderautomaat en rege- wanneer de verbindingen in orde maat onvolledig. branderautomaat wor- laar. zijn. den geleverd, genereert de regelaar deze sto- ring. Condens 7000 F – 6720871596 (2024/10)
- Pagina 52 Daarna be- derautomaat niet brand, enige tijd treffende veiligheidselement re- wachten, omdat bij koude brander- setten. automaat de ketel eventueel niet op- start. Controleer, of het veiligheidscircuit (aansluitklem 17/18 regelaar) is ge- activeerd. Condens 7000 F – 6720871596 (2024/10)
- Pagina 53 ▶ Probleem in de voedingsspan- branderstart). ning oplossen. Onderspanning. De netspanning is te De netspanning mag niet lager wor- ▶ Breng de correcte stroomvoor- laag. den dan 195 Volt. ziening tot stand. Condens 7000 F – 6720871596 (2024/10)
- Pagina 54 ▶ Vervangen gasblok. lek. heeft een ontoelaatbaar het gasblok de sifon en de con- hoog lekpercentage bij densafvoer op goede werking (con- magneetventiel 2 her- densopstuwing). kend. Controleer gasblok op verontreini- ging. Gasfilter aanwezig. Condens 7000 F – 6720871596 (2024/10)
- Pagina 55 ▶ Configureer of deïnstalleer cv-cir- tie niet (bijvoorbeeld cuit 1 op module. omdat meer pompuit- ▶ Stel systeempomp op “geen” in. gangen nodig zijn dan aanwezig) Condens 7000 F – 6720871596 (2024/10)
- Pagina 56 Controleer de weerstandswaarden ▶ Vervang eventueel de tempera- van de temperatuursensor conform tuursensor. de tabel. Branderautomaat defect. ▶ Vervang, wanneer de verbin- dingskabel, de contacten en de weerstandswaarde in orde zijn, de branderautomaat. Condens 7000 F – 6720871596 (2024/10)
- Pagina 57 Controleer de steekverbinding. Controleer de sensorwaarden con- ▶ Vervang de temperatuursensor form de tabel. bij afwijkingen. Branderautomaat defect. ▶ Vervang, wanneer de verbin- dingskabel, de contacten en de weerstandswaarde in orde zijn, de branderautomaat. Condens 7000 F – 6720871596 (2024/10)
- Pagina 58 Branderautomaat is in noodbe- knippert snel drijf, communicatie gestoord Branderautomaat is niet in bedrijf ........................uit Tabel 21 Weergave van de bedrijfstoestand van de brander via de verlichting van de resettoets permanent groen Condens 7000 F – 6720871596 (2024/10)
- Pagina 59 Afb. 71 Trek de stekker (PWM-signaal) op de ventilator los (weergege- ven: ketelgrootte 75-100 kW) Stekker PWM-signaal, ketelgrootte 75-150 kW 0010014360-001 Afb. 69 Meet de elektrische weerstand op de contacten van de tempe- ratuurbewaking (temperatuurbewaking niet in orde) Condens 7000 F – 6720871596 (2024/10)
- Pagina 60 ▶ Sluit na vervanging de stekker (PWM-signaal) [1] aan op de ventila- tor. 0010014355-001 Afb. 75 Meet de elektrische weerstand op de contacten van de drukver- schilcontrole (drukverschilcontrole niet in orde) ▶ Monteer de gasbuis op het gasblok na vervanging (afb. 44, pagina 38). Condens 7000 F – 6720871596 (2024/10)
- Pagina 61 P1 met extra mechanische drukstootstabiliteit tot 5000 Pa Te gebruiken condensaatbestendigheidsklasse Rookgasafvoersysteem conform EN 1443 Te gebruiken corrosiebestendigheidsklasse min. 2 min. 2 min. 2 min. 2 min. 2 min. 2 Rookgasafvoersysteem conform EN 1443 Condens 7000 F – 6720871596 (2024/10)
- Pagina 62 11,4 15,1 14,1 17,6 17,6 17,2 20,1 18,7 23,4 23,3 22,9 25,2 23,4 29,3 29,2 28,6 30,2 28,1 35,2 35,1 34,4 11,0 Tabel 23 Gasdebiet (gerelateerd aan 15 °C gastemperatuur en 1013 mbar luchtdruk) Condens 7000 F – 6720871596 (2024/10)
- Pagina 63 -gehalte is op aanvraag verkrijgbaar bij het verantwoordelijke gasbedrijf en bij onze service. 3) De lastindicatie op het display komt overeen met het procentuele ventilatortoerental en niet met de procentuele modulatie. Tabel 25 Technische gegevens standaarduitvoering Condens 7000 F – 6720871596 (2024/10)
- Pagina 64 Nominale waar- Maximale 1241,90 1257,00 1272,10 [ °C] de [ waarde [ 1073,10 1084,00 1094,90 [ 927,60 938,90 950,20 23466,20 24495,00 25523,80 805,20 815,90 826,60 18770,80 19553,00 20335,20 Tabel 27 Weerstandswaarde 15120,00 15701,00 16282,00 Condens 7000 F – 6720871596 (2024/10)
- Pagina 65 Ventilator (aansluiting PWM-signaal en net) Watertemperatuursensor Ontstekingstransformator [10] Thermische schakelaar Ionisatie [11] Ventieltestsysteem (in bedrijf gesloten) Gasmagneetklep (MV1/MV2) [12] Drukverschilcontrole (in bedrijf gesloten) Netwerkverbinding [13] Rookgasdrukbegrenzer (altijd gesloten) Waterdruksensor [14] Regelaar Sensor aanvoertemperatuur [15] Ontstekingsautomaat Retourtemperatuursensor Condens 7000 F – 6720871596 (2024/10)
- Pagina 66 – % opvragen bij het gasbedrijf. Wanneer de gegeven waarden voor CO en CO in de volgende tabel 2 max zijn genoemd, kan de betreffende O -waarde direct uit de tabel worden afgelezen. Condens 7000 F – 6720871596 (2024/10)
- Pagina 67 Gaskarakteristieken noteren: • Wobbe-index _________ kWh/m³ • Calorische waarde _________ kWh/m³ Controleer de gasleiding. • Ontluchten gasleiding. Werkdruk aan waterzijde tot stand brengen. Openingen voor luchttoevoer en -afvoer en rookgasaansluiting Condens 7000 F – 6720871596 (2024/10)
- Pagina 68 Vollast: _________mbar Deellast:_________ mb 75/100 kW) Controleren dichtheid bij werking. Functiecontroles: • Controleren ionisatiestroom _________ μA Manteldelen monteren. Gebruiker informeren, technische documentatie overhandigen. 32 Deskundige inbedrijfstelling door installateur Handtekening: __________________ Handtekening eigenaar Handtekening: __________________ Tabel 29 Inbedrijfnameprotocol Condens 7000 F – 6720871596 (2024/10)
- Pagina 69 ________ °C ________ °C ________ °C • Rookgastemperatuur netto t ________ °C ________ °C ________ °C ________ °C • Kooldioxidegehalte (CO of zuurstofgehalte (O _________% _________% _________% _______% • CO-gehalte, luchtvrij _______ppm _______ppm _______ppm _____ppm Condens 7000 F – 6720871596 (2024/10)
- Pagina 70 Wanneer er tijdens de inspectie een situatie wordt geconstateerd waar- door onderhoud nodig is, dan dienen deze werkzaamheden behoefteaf- hankelijk te worden uitgevoerd. De voorgeschreven vervanging van dichtingen wordt beschreven in hoofdstuk 11.11.3, pagina 45. Condens 7000 F – 6720871596 (2024/10)
- Pagina 71 ________ °C ________ °C ________ °C ________% _________% _________% _______% ________% _________% _________% _______% _______ppm _______ppm _______ppm _____ppm _______ppm _______ppm _______ppm _____ppm ________μA ________μA _______μA ______μA ________μA ________μA _______μA ______μA Tabel 31 Inspectie- en onderhoudsprotocol Condens 7000 F – 6720871596 (2024/10)
- Pagina 72 Condensbak reinigen. Bochtdichting vervangen (O-ring). Werkingstest uitvoeren. Vakkundig onderhoud bevestigen. Bedrijfsstempel/handtekening Tabel 32 Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Bedrijfsstempel/handteke- Bedrijfsstempel/handteke- Bedrijfsstempel/handteke- Bedrijfsstempel/handteke- Bedrijfsstempel/handteke- ning ning ning ning ning Tabel 33 Condens 7000 F – 6720871596 (2024/10)
- Pagina 76 Bosch Thermotechnology n.v./s.a. Bosch Zandvoortstraat 47 2800 Mechelen www.bosch-homecomfort.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) Kundendienst (für Reparaturen) T: 015 46 57 00 www.service.bosch-homecomfort.be service.planning@be.bosch.com...
