Condensatieketel op gas
Inspectie en onderhoud
OPMERKING
Maak geen andere verbindingen van de stuurleidingen los behalve
de gespecificeerde!
Geen verzegelde koppelingen losmaken!
▶ Stel de cv-installatie buiten werking ( hoofdstuk 9, pagina 32).
▶ Neem de ketelvoorwanden en de voorste zijwanden weg
(hoofdstuk 11.1, pagina 33).
▶ Trek 2 stekkers op de ventilator los.
▶ Trek de ontstekingskabels [1] op de ontstekingselektroden los.
1

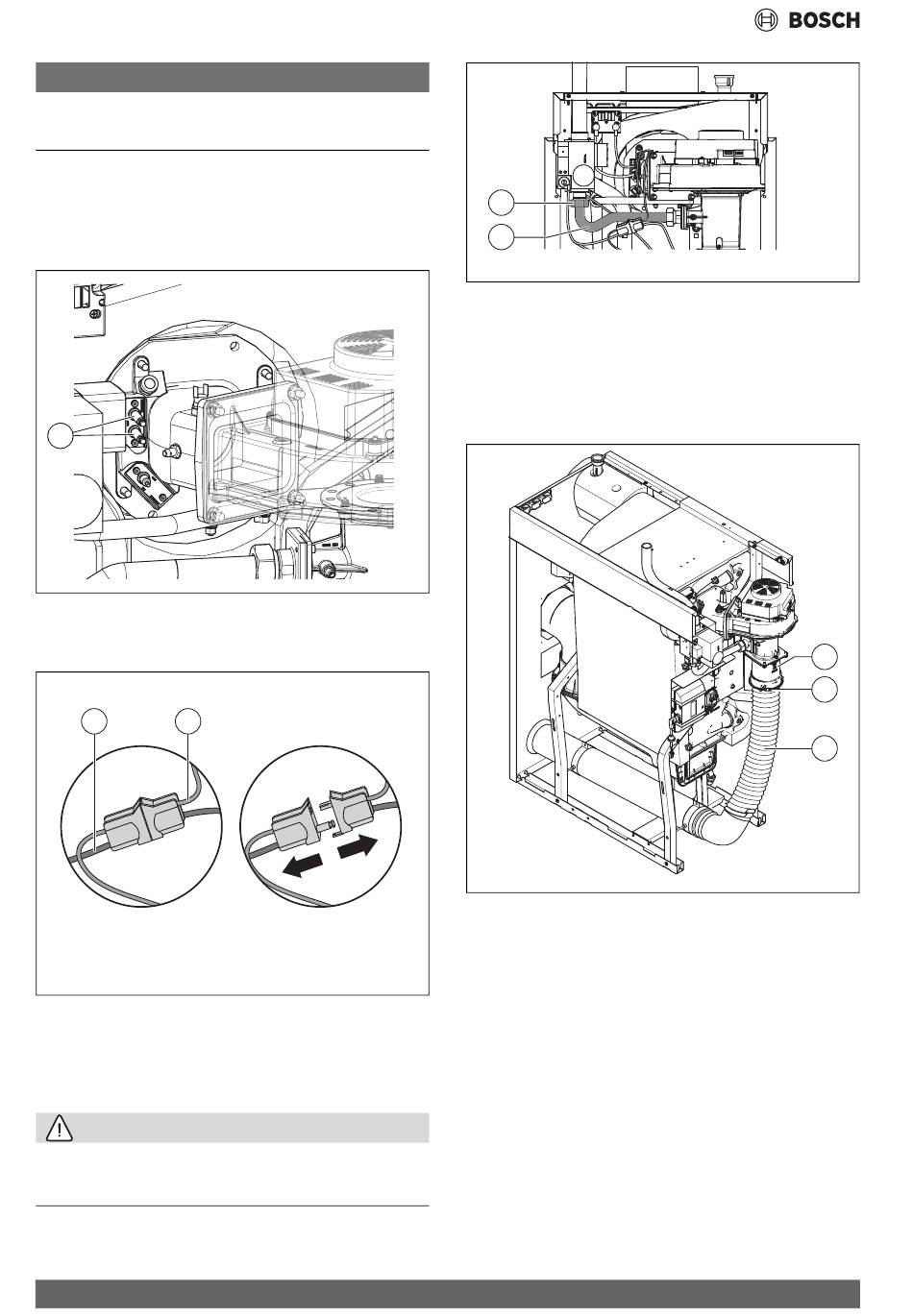

Afb. 42 Ontstekingselektroden
[1]
Ontstekingselektroden zonder ontstekingskabels
▶ Maak de steekverbinder (compensatieleiding/ionisatieleiding) los.
1
2
Afb. 43 Maak de steekverbinder los
[1]
Compensatieleiding
[2]
Ionisatieleiding
▶ Maak de wartelmoer ( afb. 44, [1]) van de gasbuis ( afb. 44,
[2]) los.
VOORZICHTIG
Materiële schade en lekkages door krachtoverdracht!
▶ Houd bij het demonteren en monteren de gasbuis tegen, om een be-
lasting van andere onderdelen te vermijden.
38
1
2
Afb. 44 Wartelmoer met gasbuis
[1]
Wartelmoer
[2]
Gasbuis
Bij gesloten werking:
▶ Maak de klem [2] op toevoerluchtslang [3] los.
▶ Trek de toevoerluchtslang met sok van de collector [1].
(hoofdstuk 5.8, pagina 18)
0010012573-001
Afb. 45 Luchttoevoerleiding
[1]
Collector
[2]
Klem
[3]
Toevoerluchtslang
▶ Verwijder de 4 bevestigingsmoeren [1] op de flens met de menger-
0010014092-001
bocht.
0010012554-001
0010012555-001
Condens 7000 F – 6720871596 (2024/10)
1
2
3
