Bosch Condens 7000 F Installatie- En Onderhoudshandleiding pagina 19
Condensatieketel op gas
▶ Schuif de verbrandingsluchtslang [5] op de bocht en met klem [4]
borgen.
▶ Waarborg bij cascades, dat de cv-ketels zijn uitgevoerd met een af-
zonderlijke verbrandingsluchtleiding.
1

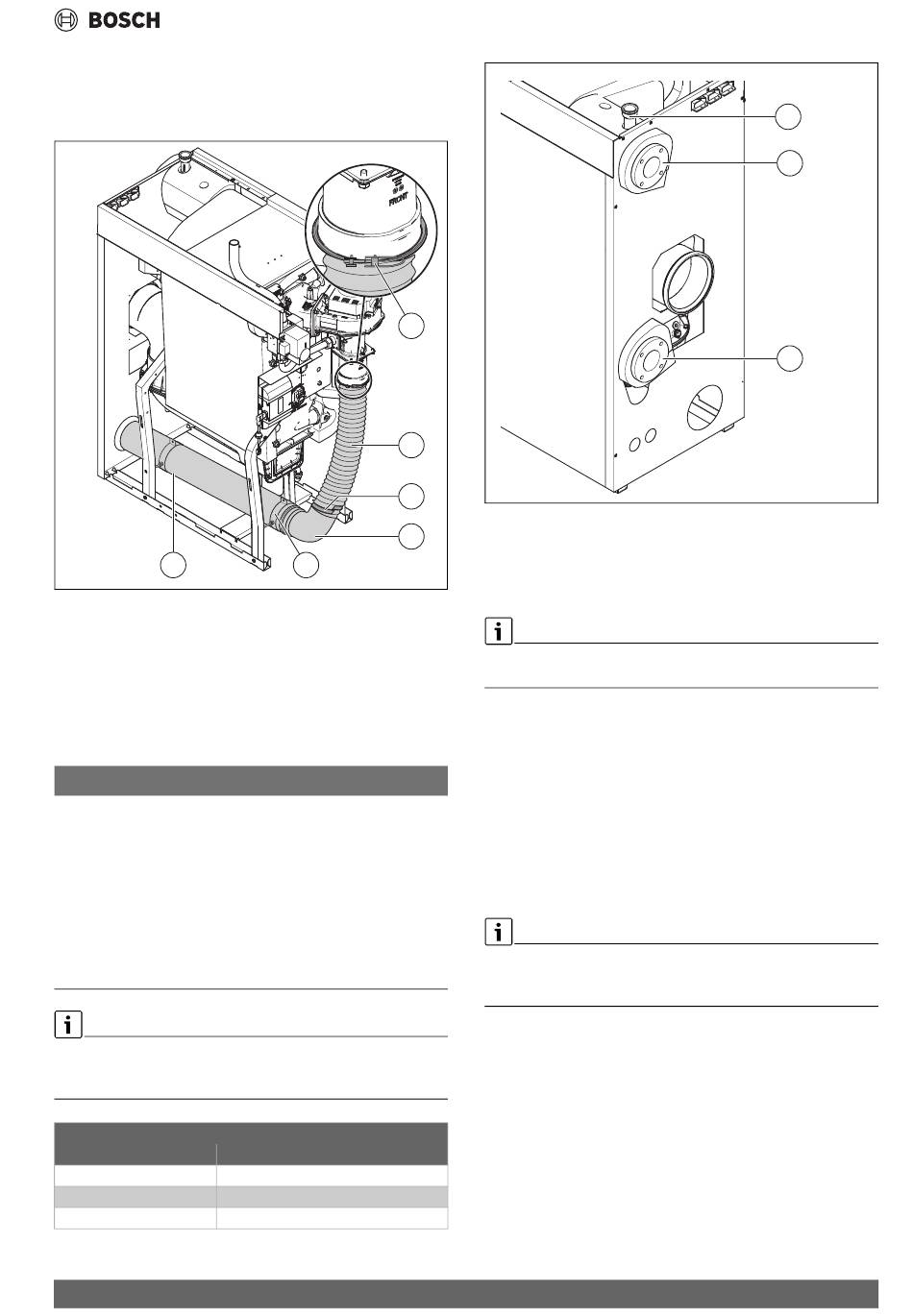

Afb. 14 Toebehorenset voor gesloten bedrijf
[1]
Luchttoevoerbuis
[2]
Buisklem (2x)
[3]
Bocht
[4]
Klem
[5]
Slang verbrandingslucht
[6]
Adapter met klem
5.9
Hydraulische aansluiting
OPMERKING
Schade aan de installatie door lekkende aansluitingen!
▶ Controleer afdichtingen en aansluitingen aan de cv-ketel voor de
montage van de leidingverbinding op mogelijke beschadigingen.
▶ Lokale aansluitleidingen/aansluitflenzen mechanisch spanningsloos
op de aansluitflens van de cv-ketel installeren.
▶ Schroeven van de flensverbindingen in de cv-aanvoer en -retour pas
na de montage van de aansluitingen met een draaimoment van maxi-
maal 40 Nm vast aandraaien.
▶ Gebruik een nieuwe afdichtingen wanneer schroefkoppelingen zijn
losgemaakt.
Wij adviseren, eerst de lokale installatieflens met de cv-ketel te verbin-
den en dan de overige installatieleidingen uit te voeren (zonder mecha-
nische belasting op de aansluitflens).
Aanvoer ketel (VK)/Retour ketel (RK)
Ketelgrootte [kW]
Aansluiting
75-100
2" binnendraad (DN50)
150
PN6-normflens EN1092 (DN50)
200-300
PN6-normflens EN1092 (DN65)
Tabel 8 Afmetingen van de waterzijdige aansluitingen
Condens 7000 F – 6720871596 (2024/10)
6
5
4
3
2
0010012547-001
Afb. 15 Hydraulische aansluiting op de cv-ketel (getoond: ketel met
flensaansluiting, uitvoering rechts)
[1]
Veiligheidsaansluiting ketel
[2]
Aanvoer cv-ketel
[3]
Retour cv-ketel
Positie en afmetingen van de aansluitingen hoofdstuk 2.10.1, pagina
9.
5.9.1
Aanvoer aansluiten
Bij flensverbinding (tab. 8, pagina 8):
▶ Plaats de dichting tussen de flens op de cv-ketel en de flens op de
aanvoerleiding.
▶ Zet de flensverbinding telkens met 4 bouten met vulringen en moe-
ren vast (maximaal draaimoment: 40 Nm).
Bij schroefdraadaansluiting (tab. 8, pagina 8):
▶ Monteer de aansluiting schroefdraadafdichtend met een geschikt af-
dichtmiddel of vlakafdichtend met een vlakke dichting.
5.9.2
Aansluiten retour
We raden u aan om op de montageplaats een vuilfilter (toebehoren) te
installeren in de retourleiding, om verontreinigingen aan de waterzijde te
vermijden.
Bij flensverbinding (tab. 8, pagina 19):
▶ Plaats de dichting tussen de flens op de cv-ketel en de flens op de re-
tourleiding.
▶ Zet de flensverbinding telkens met 4 bouten met vulringen en moe-
ren vast (maximaal draaimoment: 40 Nm).
Bij schroefdraadaansluiting (tab. 8, pagina 19):
▶ Monteer de aansluiting schroefdraadafdichtend met een geschikt af-
dichtmiddel of vlakafdichtend met een vlakke dichting.
Installatie
1
2
3
0010012548-001
19
