Condensatieketel op gas

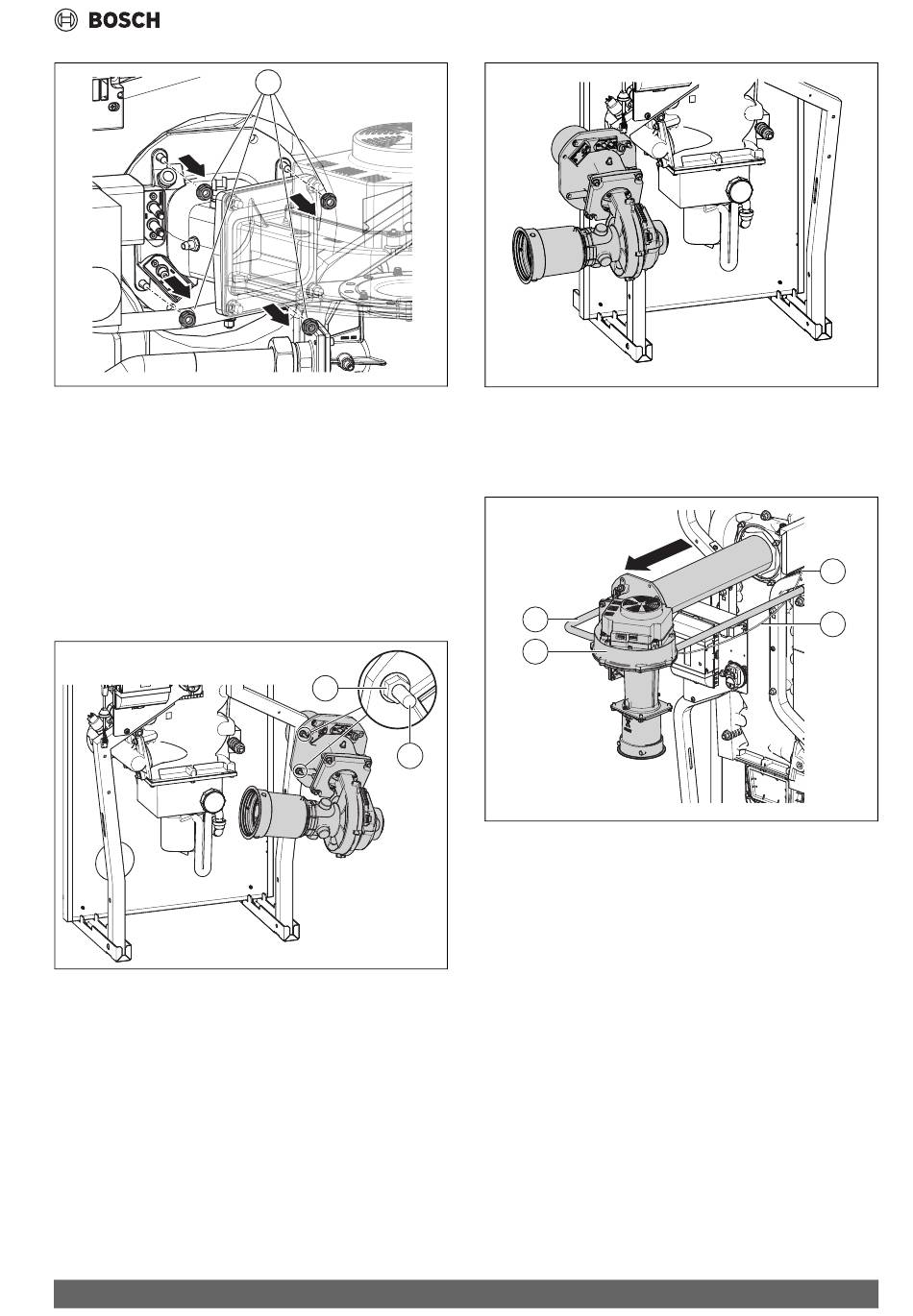

Afb. 46 Moeren op mengbocht losmaken
[1]
Bevestigingsmoeren
▶ Trek de brander met branderstaaf uit.
Bij ketelgrootten 75-150 kW:
De branders van de ketelgrootten 75-150 kW zijn zonder branderhou-
der en zonder borgkabel ingebouwd en kunnen direct worden weggeno-
men.
De brander kan na het uitnemen in de onderhoudspositie op het ketelf-
rame worden gemonteerd.
▶ Steek de brander met flens op de af fabriek gemonteerde schroeven
(afb. 47, [2]) en borg deze met twee eerder verwijderde bevesti-
gingsmoeren (afb. 46, [1]).
Afb. 47 Brander in onderhoudspositie (montage rechts)
[1]
Bevestigingsmoeren
[2]
Af fabriek gemonteerde schroeven
Condens 7000 F – 6720871596 (2024/10)
1
0010012572-001
1
2
0010013925-001
Afb. 48 Brander in onderhoudspositie (montage links)
Bij ketelgrootten 200-300 kW:
De branders van de ketelgrootten 200-300 kW zijn met een brander-
houder [2] en een borgkabel [3] gezekerd. Maak de borgkabel op het
frame los [4] om de brander volledig te demonteren.
2
1
Afb. 49 Uittrekken brander (weergegeven: ketelgrootte 200-300 kW)
[1]
Brander
[2]
Branderhouder (bij ketelgrootte 200-300 kW)
[3]
Borgkabel (bij ketelgrootte 200-300 kW)
[4]
Bevestiging borgkabel (bij ketelgrootte 200-300 kW)
11.8
Brander en warmtewisselaar reinigen
11.8.1 Reinigen brander
Bij hardnekkige vervuiling kan de branderstaaf van de mengbocht wor-
den losgemaakt en met een blaaspistool (max. 3 bar) worden uitgebla-
zen.
▶ Branderstaaf van buiten naar binnen uitblazen en inwendig uitzuigen.
▶ Monteer de branderstaaf weer met een nieuwe dichting.
Inspectie en onderhoud
0010013926-001
4
3
0010012556-001
