Bosch Condens 7000 F Installatie- En Onderhoudshandleiding pagina 17
Condensatieketel op gas
▶ CV-ketel met behulp van de stelpoten en een waterpas horizontaal
uitlijnen.

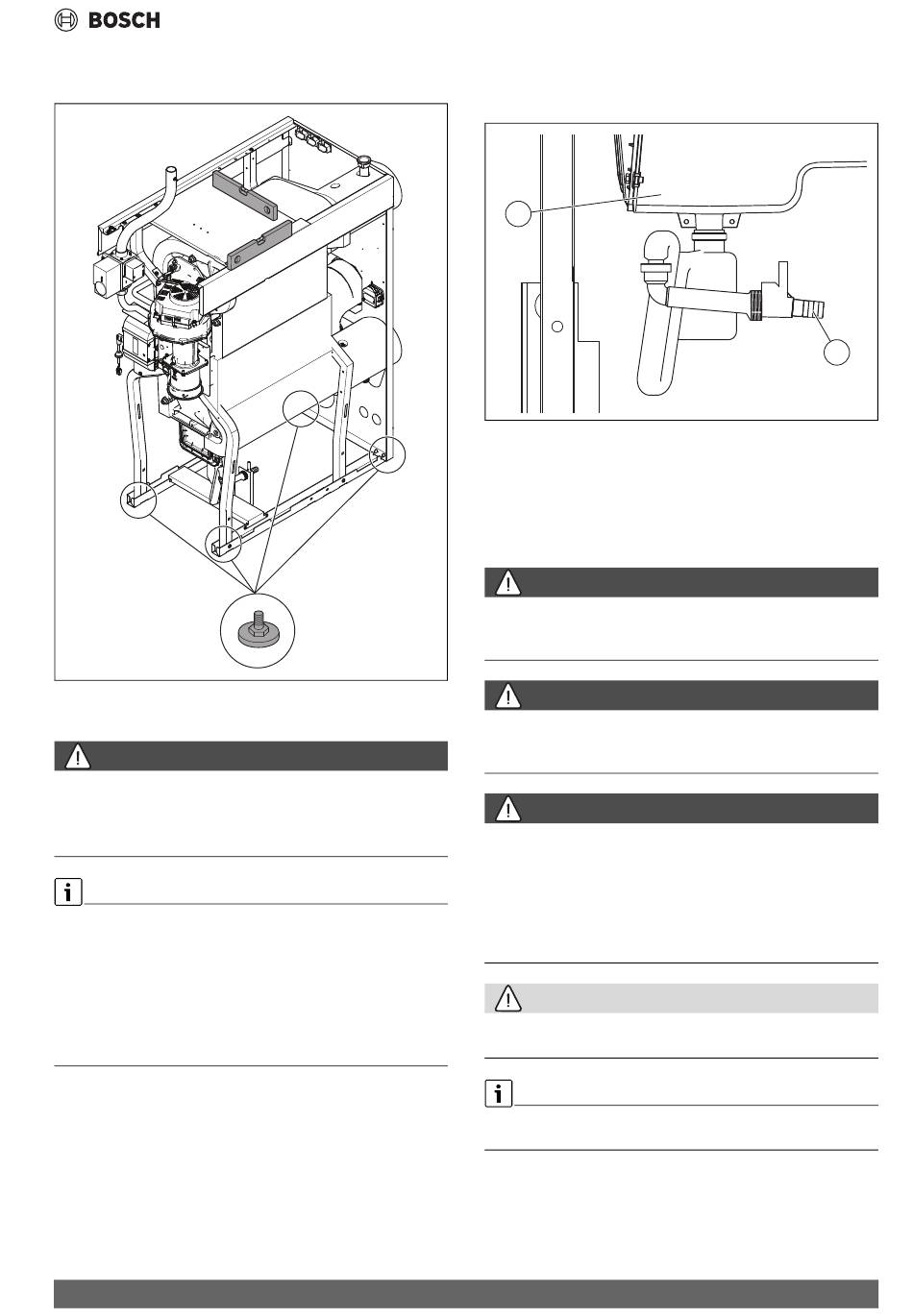

Afb. 12 Uitlijnen ketel
5.5
Installeren condensafvoer
GEVAAR
Levensgevaar door vergiftiging!
Als de sifon niet met water is gevuld, kunnen de ontsnappende rookgas-
sen mensen in levensgevaar brengen.
▶ Sifon met water vullen.
Instructies condensafvoer:
▶ Voer het in de cv-ketel en in de rookgasafvoerbuis optredende con-
denswater af conform de voorschriften (rookgasafvoerbuis met ver-
val naar cv-ketel installeren).
▶ Het afvoeren van het condenswater in het openbaar riool uitvoeren
conform de nationale voorschriften.
▶ Respecteer de regionale bepalingen.
▶ Installeer eventueel een neutralisatiesysteem (toebehoren).
▶ Schroef de condensslang op het sifonaansluitstuk met een slang-
klem.
▶ Plaats de condensslang door de opening in de achterwand.
▶ Condensslang vanaf het sifon onder afschot op de neutralisatie-een-
heid aansluiten.
▶ Voer, indien nodig, de aansluiting op het rioolsysteem uit conform de
handleiding van de neutralisatie-eenheid en de plaatselijke voor-
schriften uitvoeren.
Condens 7000 F – 6720871596 (2024/10)
▶ Installeer de neutralisatie-eenheid (toebehoren) conform het monta-
gevoorschrift.
▶ Vul de sifon via de rookgasaansluiting met circa 3 liter water.
1
Afb. 13 Condenswaterslang installeren
[1]
Condensbak
[2]
Aansluiting condensslang op sifonaansluitstuk
5.6
Rookgasafvoeraansluiting uitvoeren
Positie en afmeting van de rookgasaansluiting hoofdstuk 2.10, pagi-
na 9.
GEVAAR
Levensgevaar door uittredende rookgassen in de opstellingsruimte!
▶ Waarborg, dat de dichting in de rookgasaansluiting van de con-
densbak aanwezig, onbeschadigd en correct geplaatst is.
0010012543-001
GEVAAR
Levensgevaar door vergiftiging bij ontsnappende rookgassen!
▶ Controleer het totale rookgasafvoersysteem op correct uitgevoerde,
vaste en afgedichte verbindingen.
GEVAAR
Levensgevaar door vergiftiging bij ontsnappende rookgassen!
Het gebruik van niet geschikte glijmiddelen bij de montage van het rook-
gasafvoersysteem kan later beschadiging van de dichtingen veroorza-
ken en daardoor ontsnappen van rookgas.
Het gebruik van olie of vet kan gevolgschade en lekkage veroorzaken.
▶ Gebruik uitsluitend het door de fabrikant van het rookgasafvoer-
systeem vrijgegeven glijmiddel.
VOORZICHTIG
Gevaar voor lichamelijk letsel door scherpe randen en bramen!
▶ Draag veiligheidshandschoenen.
Gebruik voor de montage van het rookgasafvoersysteem op het kete-
laansluitstuk Centrocerin als glijmiddel.
Installatie
2
0010012545-001
17
