Condensatieketel op gas
Inspectie en onderhoud
4
3
2
1

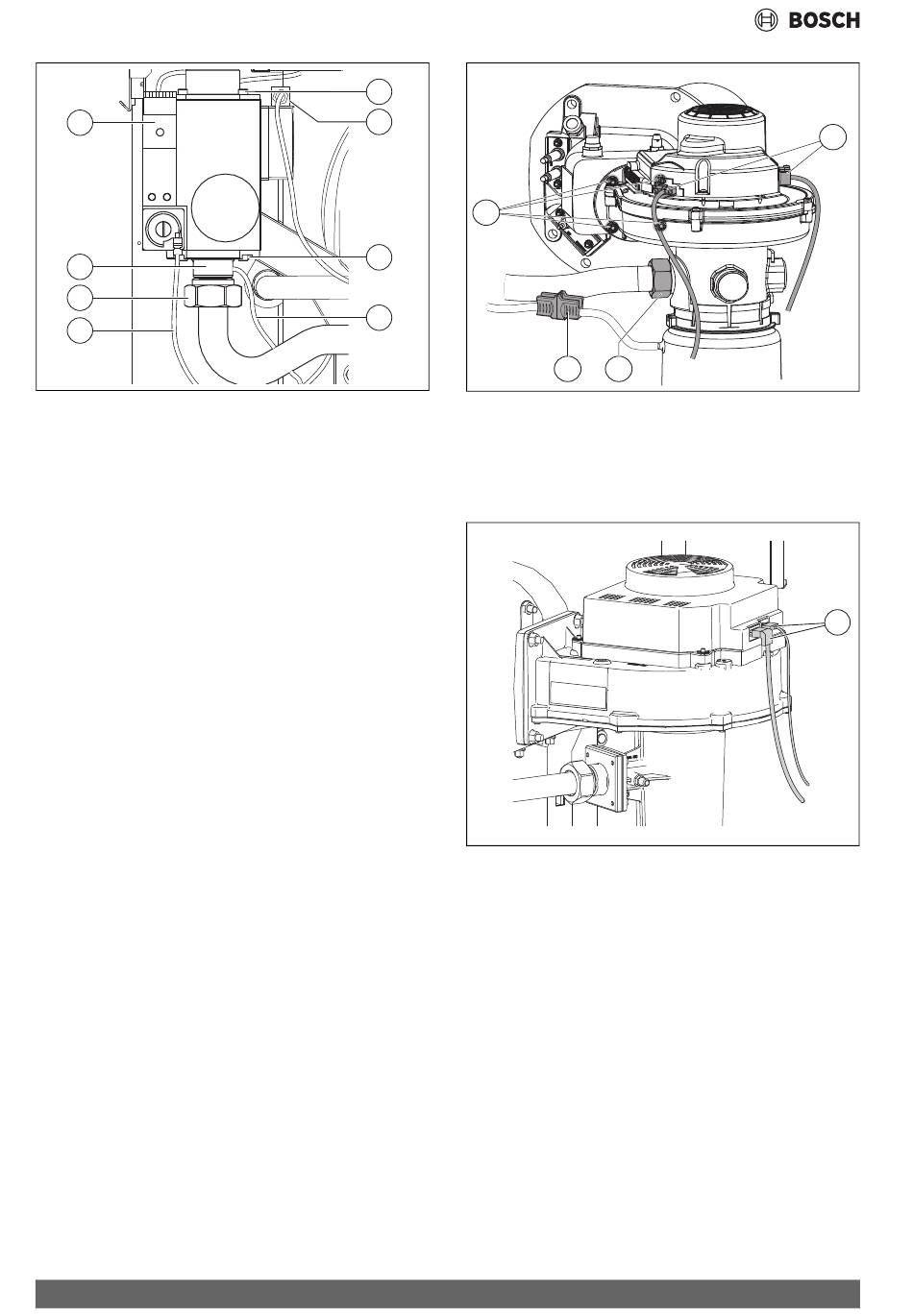

Afb. 62 Aansluitingen gasblok (150 ... 300 kW) losmaken
Legenda bij afb. 61 en 62:
[1]
Meetleiding compensatie (blauw)
[2]
Wartelmoer gasbuis
[3]
Flens
[4]
Stekker magneetventielen
[5]
Schroeven (4 x) onder en boven
[6]
Meetleiding gasuitgangsdruk
11.11.2 Ventilator demonteren
▶ Cv-installatie buiten werking stellen (hoofdstuk 9.1, pagina 32).
▶ Sluit de hoofdgaskraan of de gaskraan en zorg dat ze niet per abuis
weer opengedraaid kan worden.
▶ Afnemen voorwand ( hoofdstuk 11.1, pagina 33).
▶ Losmaken elektrische aansluitingen op ventilator (afb. 63, resp.
64).
▶ Losmaken steekverbinder (afb. 63)
Bij gesloten werking:
▶ Maak de klem op toevoerluchtslang los (afb. 45, pagina 38).
▶ Trek de toerluchtslang met sok van de collector af (afb. 45,
pagina 38).
Bij ketelgrootte 75-150 kW:
▶ Losmaken wartelmoer op venturi (afb. 63, [3]).
▶ 4 zeskantmoeren op mengbocht verwijderen (afb. 63).
Bij ketelgrootte 200-300 kW:
▶ Schroef de mengflens af door de 4 moeren op de venturi te verwijde-
ren (afb. 65, [1]).
▶ 4 zeskantmoeren op mengbocht verwijderen (afb. 65).
▶ Brander uittrekken ( hoofdstuk 11.7, pagina 37).
▶ Schroef de ventilator af door de 4 moeren op de mengbocht te ver-
wijderen (afb. 65, [2]).
44
5
4
1
5
6
0010012557-001
Afb. 63 Elektrische aansluitingen, demonteren ventilator (ketelgrootte
75-150 kW)
[1]
Zeskantmoeren (4x) op mengerbocht
[2]
Elektrische aansluitingen op ventilator ketelgrootte 75-150 kW
[3]
Wartelmoer op venturi, ketelgrootte 75-150 kW
[4]
Steekverbinder, ketelgrootte 75-300 kW
Afb. 64 Elektrische aansluitingen op ventilator (ketelgrootte 200-
300 kW)
[1]
Elektrische aansluitingen op ventilator ketelgrootte 200-300 kW
4
3
Condens 7000 F – 6720871596 (2024/10)
2
0010015320-002
1
0010012578-001
