Condensatieketel op gas
In bedrijf nemen
7.5
Verwarmingsketel naar een andere gassoort om-
schakelen
OPMERKING
Verzegelen na omstellen gassoort!
Na het afronden van alle ombouw- en instelwerkzaamheden moeten be-
schadigde zegels weer worden hersteld en/of alle instellingsinrichtingen
worden verzegeld.
7.5.1
Omschakeling binnen de aardgasgroep
De omschakeling naar een andere gassoort gebeurt door het vervangen
van de ingebouwde gasplaat. Instelling van de gas-lucht-verhouding is
niet nodig, het gasblok is ingesteld en gesealed.
▶ Schakel de cv-installatie via de aan/uit-schakelaar op de regelaar
(technische documentatie regelaar) uit.
▶ Sluit de gaskraan.
▶ Verwijder de bovenste ketelvoorwand en de linker zijwand (hoofd-
stuk 11.1, pagina 33).
▶ Wartelmoer op de gasbuis losmaken (afb. 25 en 26,[3]).
▶ Vier inbusbouten (afb. 25 en 26, [5]) op aansluitflens [4] verwij-
deren en flens van de armatuur afnemen. Let erop, dat de gasbuis
niet [2] wordt beschadigd en/of geknikt.
Wanneer de verbinding onder mechanische spanning staat, kan voor
een eenvoudiger demontage de gasbuis worden gedemonteerd.
4
3
2
1

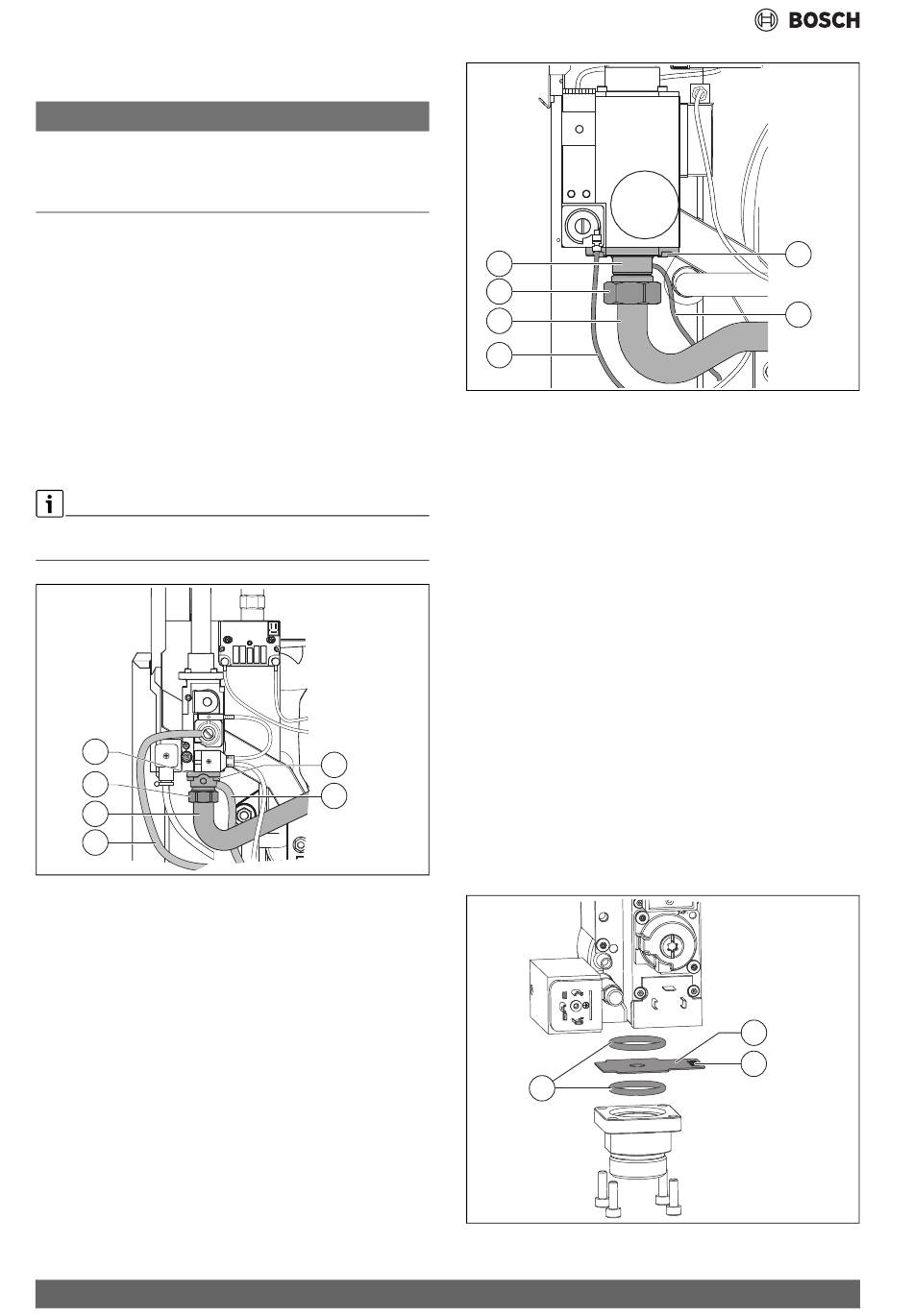

Afb. 25 Demonteren gasplaat (ketelgrootte 75; 100 kW)
26
4
3
2
1
Afb. 26 Demonteren gasplaat (ketelgrootte 150; 200 – 300 kW)
Legenda bij afb. 25 en 26:
[1]
[2]
[3]
[4]
[5]
[6]
▶ Neem de gasplaat (afb. 27 en 28, [2]) weg en vervang deze door
de gasplaat die past bij de aanwezige gassoort (tab. 9).
▶ Controleer of de vereiste afdekplaat wordt gebruikt, diameter op de
afdekplaat met de overeenkomstige waarde in tab. 9 vergelijken.
▶ Controleer de O-ring (afb. 27 en 28, [1]) op beschadiging en
eventueel vervangen.
▶ Plaats de O-ringen in de daarvoor bedoelde groeven. Let daarbij op
de correcte positie.
▶ Ketelgrootte 75; 100; 150; 200 – 300 kW:
gasplaat met opschrift (afb. 27 en 28,[3]) naar boven gericht
plaatsen, opschriftstrip naar rechts wijzend.
5
▶ Monteer de aansluitflens en gasplaat inclusief O-ringen met de vier
inbusbouten (draaimomenten en vervangingsinterval hoofdstuk
6
11.11, pagina 43).
▶ Gasbuis met geplaatste afdichting (leveringsomvang) monteren.
▶ Controleer de meetleidingen voor compensatie [1] en gasuitgangs-
druk [5] op correcte aansluiting (afb. 25 en 26 en afb. 17.4.3,
0010055318-001
pagina 66).
Afb. 27 Vervangen gasplaat (ketelgrootte 75; 100 kW)
Meetleiding compensatie (blauw)
Gasbuis
Wartelmoer op gasbuis
Aansluitflens
Inbusbouten (4x)
Meetleiding voor gasuitgangsdruk
1
Condens 7000 F – 6720871596 (2024/10)
5
6
0010014080-002
2
3
0010055323-001
