Condensatieketel op gas
15

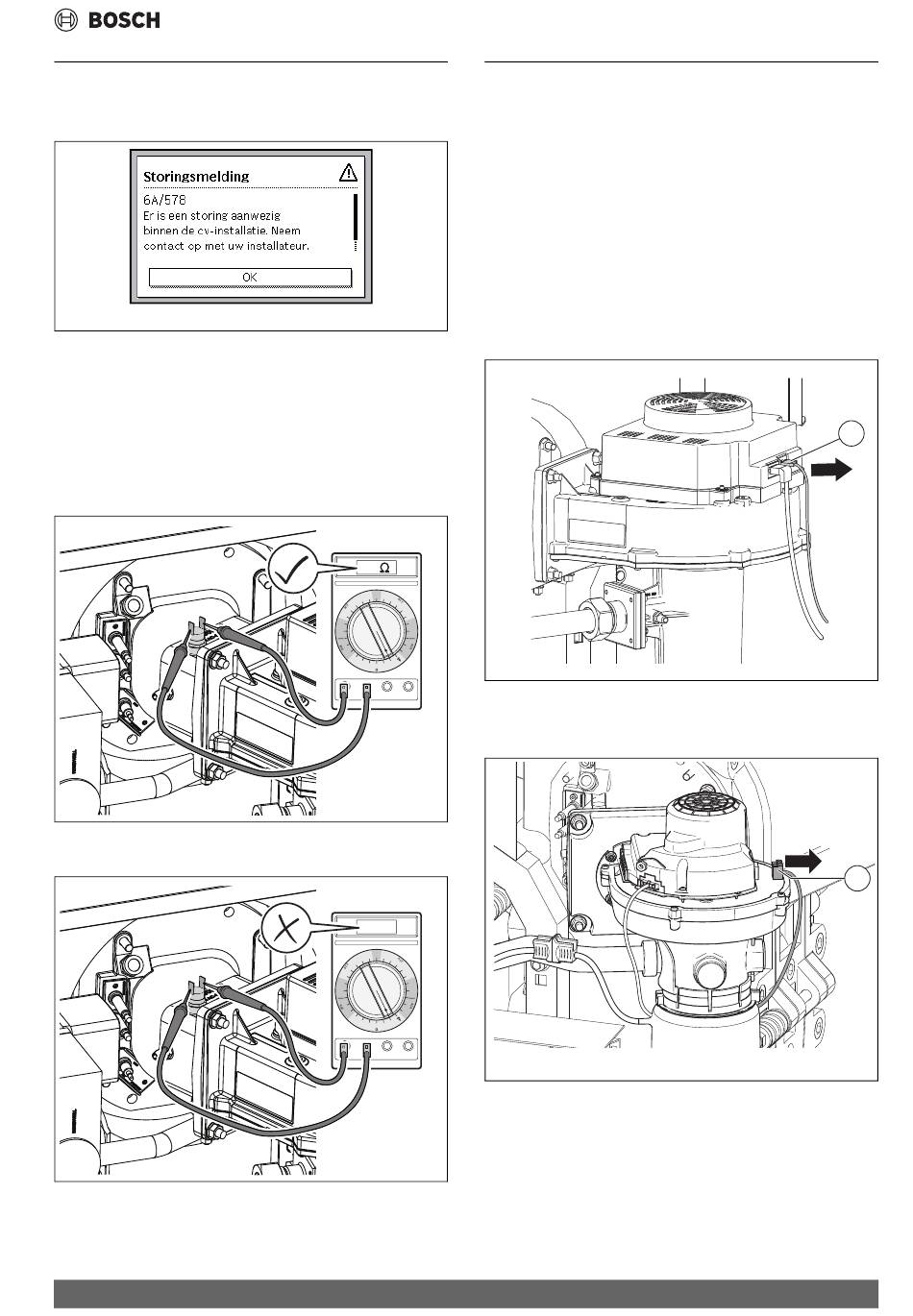

Controleer temperatuurbewaking
Controleer de temperatuurbewaking op de brander als volgt, wanneer
de servicecode 6A 578 continu wordt getoond ( afb. 67):
Afb. 67 Weergave servicecode 6A 578 (voorbeeld MX25)
▶ Trek de stekker van de temperatuurbewaking los.
▶ Meet de elektrische weerstand op de contacten van de temperatuur-
bewaking ( afb. 68).
Wanneer de gemeten waarde < 1 Ohm (of signaaltoon afhankelijk
van meetapparaat), is de temperatuurbewaking in orde.
Neem contact op met de fabrieksservice, wanneer geen waarde of
een weerstand > 1 Ohm wordt getoond ( afb. 69), voor retourzen-
ding en vervangen van de brander.
Afb. 68 Meet de elektrische weerstand op de contacten van de tempe-
ratuurbewaking (temperatuurbewaking in orde)
Afb. 69 Meet de elektrische weerstand op de contacten van de tempe-
ratuurbewaking (temperatuurbewaking niet in orde)
Condens 7000 F – 6720871596 (2024/10)
0010012723-001
> 1
OFF 1000
1000
200
200
20
20
2
2
200m
200m
2
2
200m
200m
20m
20m
10A
10A
2m
2m
200
200
20m
2M
200
200K
20K 1K
0010014359-001
0L
OFF 1000
1000
200
200
20
20
2
2
200m
200m
2
2
200m
200m
20m
20m
10A
10A
2m
2m
200
200
20m
2M
200
200K
20K 1K
0010014360-001
16
Controle drukverschilcontrole
Wanneer de servicecode 8L 534 constant wordt getoond, moet de cor-
recte werking van de drukverschilcontrole (afb. 37, pagina 34) als
volgt worden gecontroleerd:
16.1
Controleer de drukverschilcontrole bij onderdruk op
doorgang
De drukverschilcontrole is in bedrijfstoestand gesloten. De contacten
zijn gesloten.
Om een bedrijfstoestand met onderdruk te simuleren, moet de ventila-
tor zijn ingeschakeld.
▶ Stel de regelaar op standby in (Technische documentatie rege-
laar).
▶ Stekker (PWM-signaal) [1] op de ventilator lostrekken. De ventilator
start.
Afb. 70 Trek de stekker (PWM-signaal) op de ventilator los (ketelgroot-
te 200-300 kW)
[1]
Stekker PWM-signaal, ketelgrootte 200-300 kW
Afb. 71 Trek de stekker (PWM-signaal) op de ventilator los (weergege-
ven: ketelgrootte 75-100 kW)
[1]
Stekker PWM-signaal, ketelgrootte 75-150 kW
Controleer temperatuurbewaking
1
0010014348-001
1
0010015321-001
