Condensatieketel op gas
5.11
Brandstoftoevoer uitvoeren
GEVAAR
LEVENSGEVAAR DOOR EXPLOSIE VAN BRANDBARE GASSEN!
▶ Alleen gekwalificeerd en geautoriseerd personeel mag werkzaamhe-
den aan rookgasafvoerende delen uitvoeren.
▶ Respecteer bij de gasaansluiting de lokale voorschriften.
▶ Dicht de gasaansluitingen af met een toegestaan afdichtingsmiddel.
Bouw altijd gasfilters in, om het binnendringen van vuil in de gasleiding
van de cv-ketel te voorkomen.
Conform de plaatselijke voorschriften moet de inbouw van een thermi-
sche afsluitinrichting (TAE) worden uitgevoerd.
Wij adviseren de inbouw van een compensatiestuk in de gasleiding.
▶ Installeer de gaskraan [2] en gasfilter [4] in de gasleiding (GAS).
Borg de gasleiding in de cv-ketel daarbij tegen verdraaien.
▶ Aansluiten compensator [1] (aanbevolen) op de gaskraan.
▶ Gasleiding spanningsvrij op de gasaansluiting of op compensator
aansluiten.
▶ Bevestig de gasleiding plaatselijk zodanig met beugels [3], dat de
gasaansluiting niet wordt belast.
▶ Sluit de gaskraan.
2
1

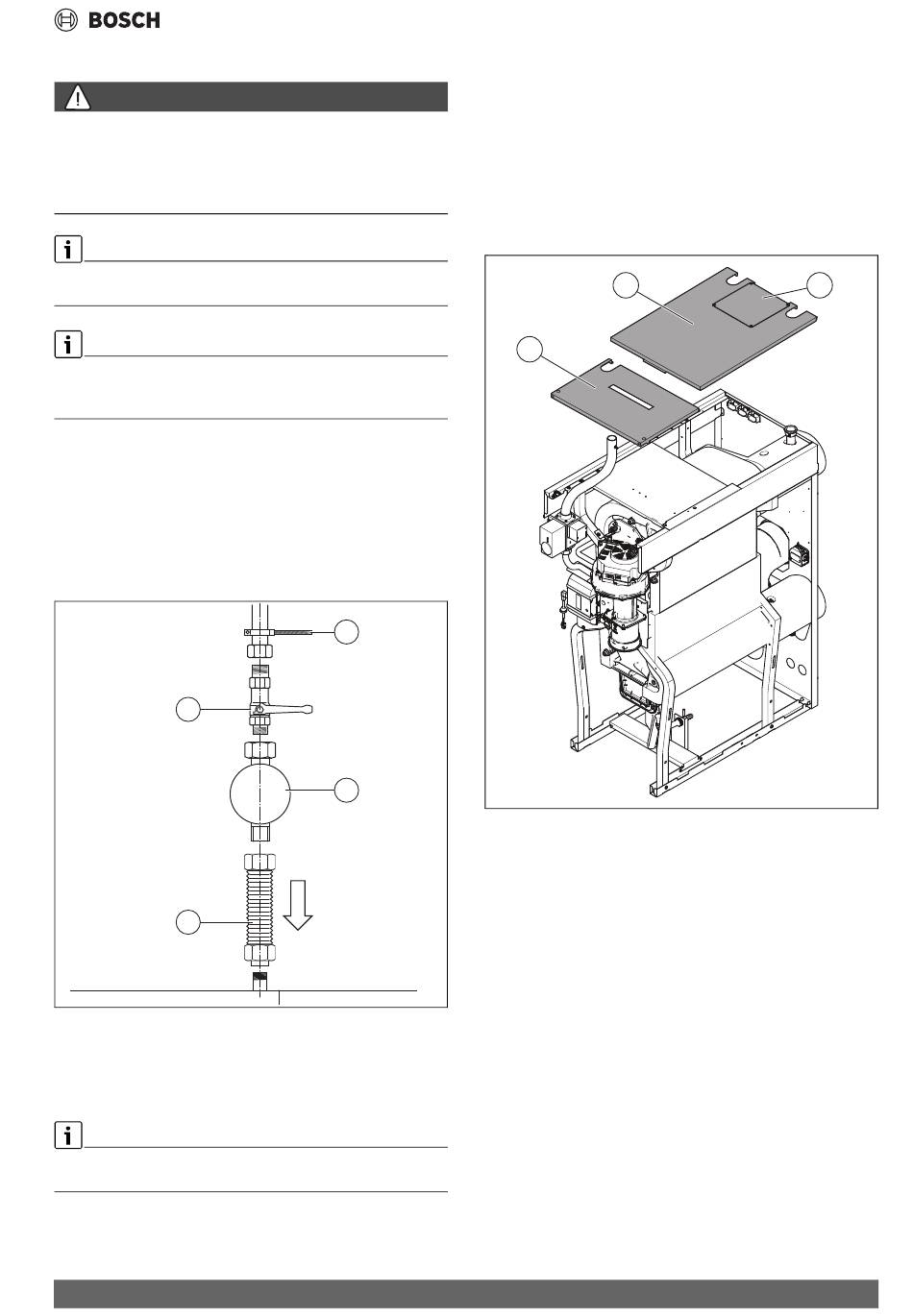

Afb. 22 Uitvoeren gasaansluiting
[1]
Compensator
[2]
Gaskraan (hier met thermische afsluitinrichting)
[3]
Buisklem
[4]
Gasfilter
Voor hogere gasaansluitdrukken, dan conform tabel 12 (pagina 30),
levert Bosch extra gasdrukregelaars als toebehoren.
Condens 7000 F – 6720871596 (2024/10)
5.12
▶ Monteer de voorste ketelafdekkap [1] met 2 schroeven op het
frame.
▶ Monteer de regelaar en voer de elektrische aansluiting uit (hoofd-
stuk 6, pagina 24).
▶ Monteer de achterste ketelafdekkap [2] met 4 schroeven op het
frame.
▶ Monteer, wanneer de rookgasafvoerbuis naar boven wordt uitge-
voerd, de afdekplaat [3] van de achterste ketelafdekkap voor het
sluiten van de rookgasbuisdoorvoer op de achterwand.
3
4
Afb. 23 Voorste en achterste ketelafdekkap (bij ketelgrootte 150-
[1]
[2]
[3]
0010012474-003
Ketelafdekkap monteren
2
1
300 kW)
Voorste ketelafdekkap
Achterste ketelafdekkap
Afdekplaat voor doorvoer rookgasafvoerbuis
Installatie
3
0010012546-001
