Condensatieketel op gas
Installatie
Expansievat (MAG) aansluiten
Voor het beveiligen van een afzonderlijke ketel kan een toebehorenset
(expansievat) op de aftapaansluiting conform EN 12828 worden ge-
monteerd.
▶ Respecteer de installatiehandleiding van het toebehoren.
▶ Verwijder de gemonteerde aftapkraan op de retour (afb. 16)
▶ Monteer de toebehorenset met dichting.
▶ Installeer het expansievat voor drukbehoud in de retour aan de zuig-
zijde voor de pomp.

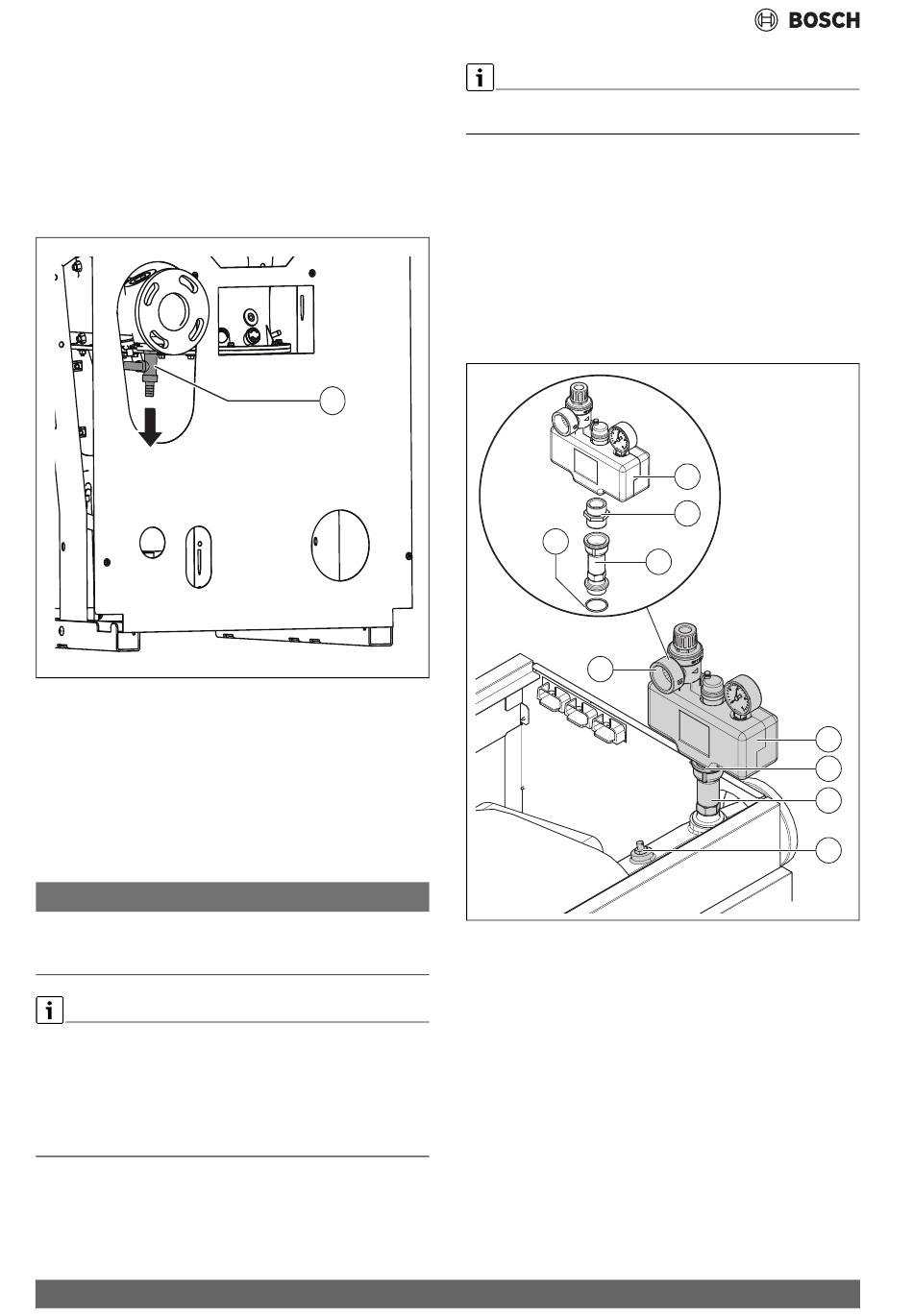

Afb. 16 Demontage aftapkraan (getoond: ketel met flensaansluiting,
uitvoering rechts)
[1]
Aftapkraan
Vul- en aftapkraan bouwzijdig aansluiten
▶ Respecteer de installatiehandleiding van het toebehoren.
▶ Wijs de eigenaar op de positie van de vul- en aftapkraan, zodat het
vulwater kan worden bijgevuld.
▶ Installeer de vul- en aftapkraan in de retour buiten de cv-ketel.
5.9.3
Veiligheidsgroep (bouwzijdig) op aanvoer monteren
OPMERKING
Schade aan de installatie door verkeerde montage!
▶ Veiligheidsventiel en automatische ontluchter of veiligheidsgroep op
veiligheidsaansluiting op de aanvoer monteren.
De veiligheidsgroep (toebehoren) bevat een automatische ontluchter
voor het ontluchten van de cv-ketel (niet de cv-installatie) en een ma-
nometer en maakt de opname van een overstortventiel (ook toebeho-
ren) mogelijk en een armatuurbalk voor de maximaaldrukbegrenzer.
Wanneer de toebehoren niet worden gebruikt moet in principe voor de
eerste afsluitinrichting in de aanvoer een overstortventiel, manometer
en automatische ontluchter worden geïnstalleerd.
20
Afhankelijk van de bedrijfsdruk zijn verschillende overstortventielen no-
dig.
▶ Respecteer de installatiehandleiding van het toebehoren.
Aansluiting veiligheidsset 3 bar
(afb. 17 en 18)
▶ Eventueel stop uit aanvoerschroefaansluiting verwijderen.
▶ Dicht de veiligheidsset op de schroefdraadaansluiting van de kete-
laanvoer af met een geschikt afdichtingsmiddel of de meegeleverde
dichtingen (afb. 17).
▶ Installeer de uitstroomleiding conform de plaatselijke voorschriften
aan het veiligheidsventiel.
▶ Na een succesvolle dichtheidscontrole de isolatie monteren.
1
0010014870-001
Afb. 17 Veiligheidsset 3 bar (getoond: ketelopbouw rechts)
[1]
[2]
[3]
[4]
[5]
[6]
5
3
6
Verdeler met armaturen en isolatie
Dubbele nippel
Verlenging
Aanvoertemperatuursensor
O-ring
Aansluiting uitblaasleiding
Condens 7000 F – 6720871596 (2024/10)
1
2
1
2
3
4
0010012549-001
