Condensatieketel op gas
Gegevens betreffende het product
4
3
2
1

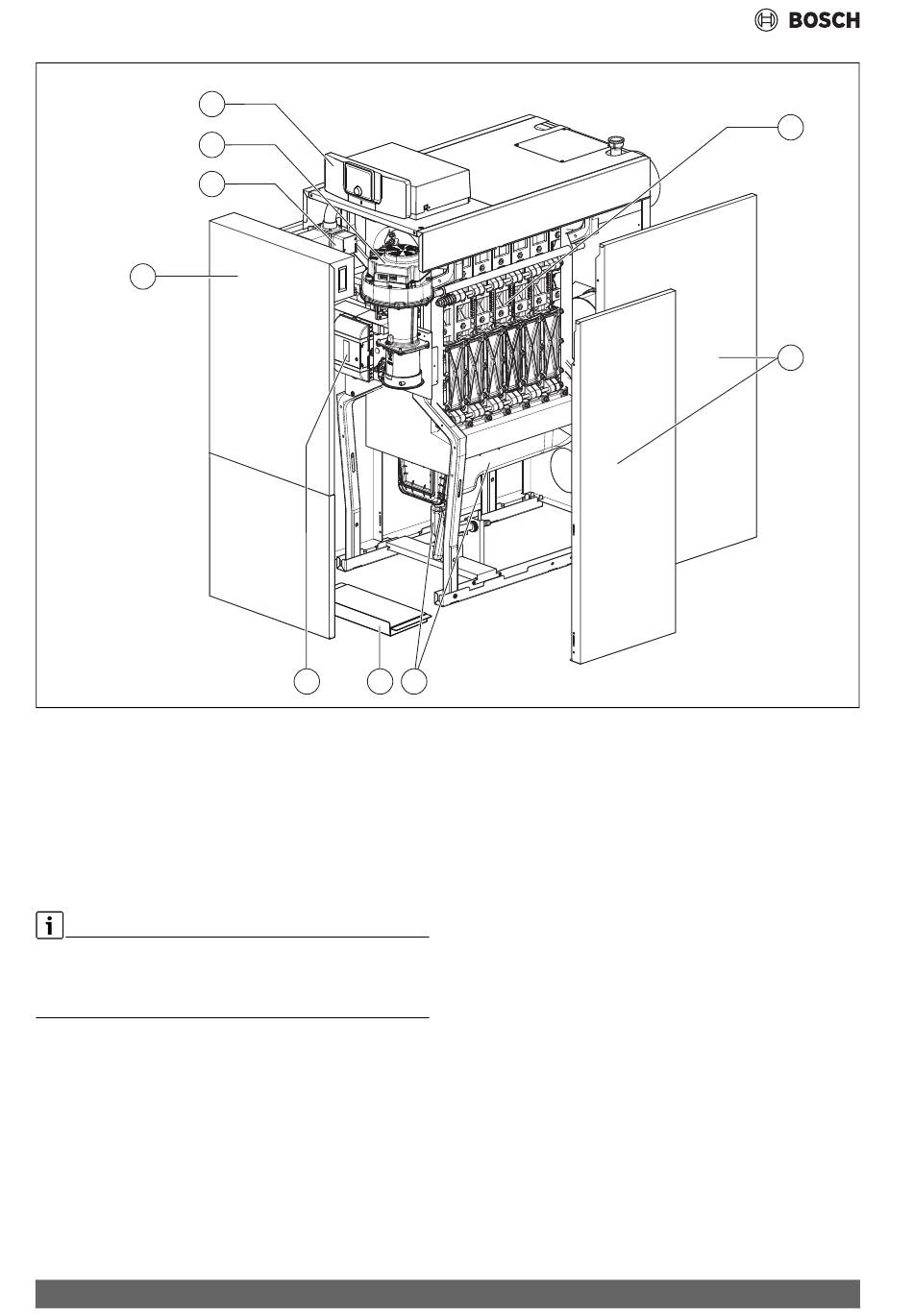

Afb. 2
Condens 7000 F, 150...300 kW-hoofdcomponenten (getoond: rechtse uitvoering; inspectiedeksel en aanvoer en retour zijn rechts opgesteld)
[1]
Voorwand ketel (2-delig)
[2]
Gasblok
[3]
Gasbrander met branderstaaf
[4]
Regelaar MX25
[5]
Ketelblok met isolatie
[6]
Ketelmantel
[7]
Condensbak en sifon
[8]
Bodemplaat
[9]
Ontstekingsautomaat
Weergegeven zijn de rechtse uitvoeringen van de cv-ketel. Daarbij zijn
inspectiedeksel en aanvoer en retour rechts opgesteld.
Bij de linkse uitvoering zijn het inspectiedeksel en de aanvoer en retour
links opgesteld.
8
9
8
7
5
6
