Condensatieketel op gas

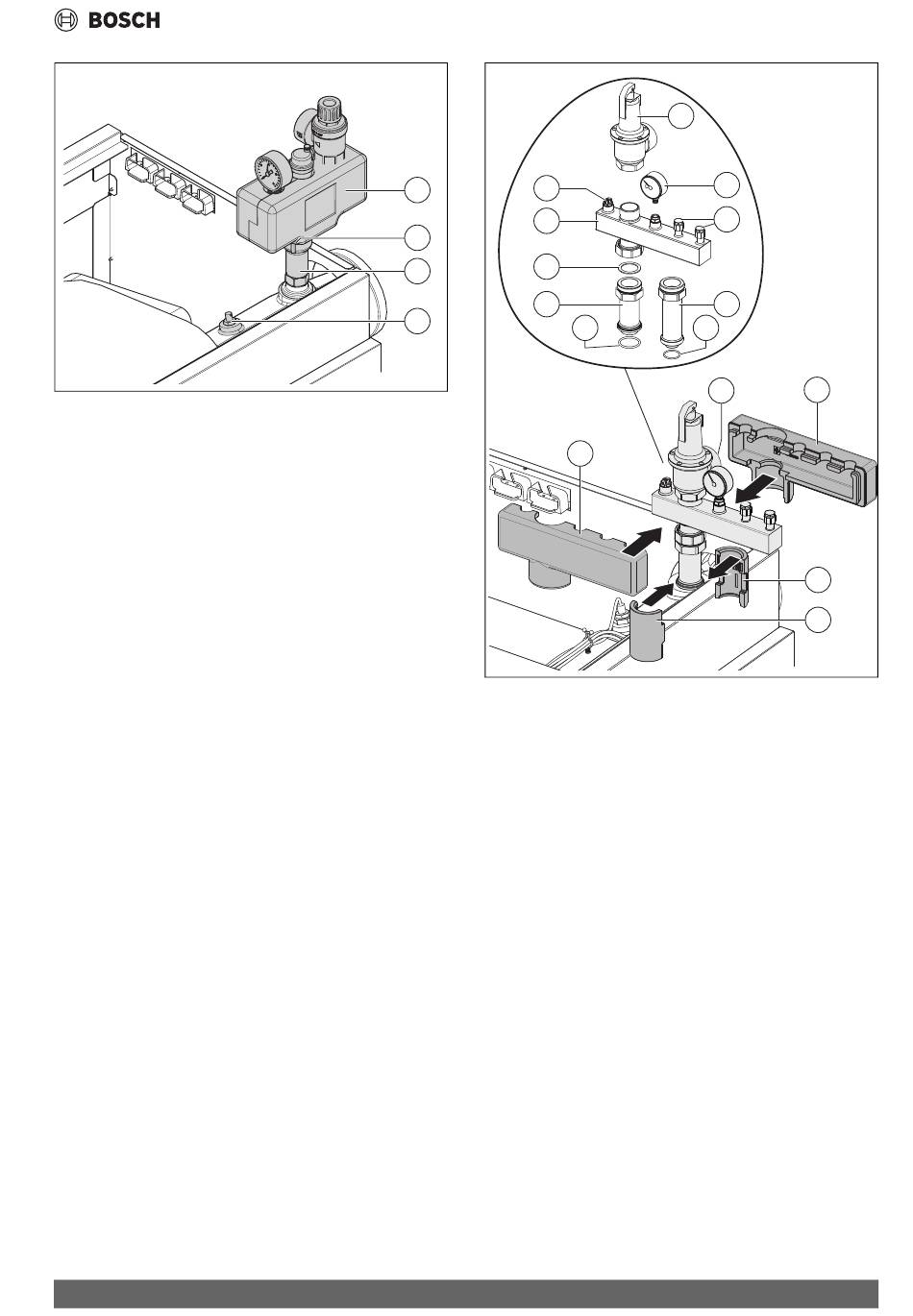

Afb. 18 Veiligheidsset 3 bar (getoond: alternatieve montagemogelijk-
heid)
[1]
Verdeler met armaturen en isolatie
[2]
Dubbele nippel
[3]
Verlenging
[4]
Aanvoertemperatuursensor
Aansluiting veiligheidsset 4-6 bar
(afb. 19 en 20)
▶ Veiligheidsventiel (afb. 19, [6]) op het tapeind van de armatuur-
balk [4] met passend afdichtingsmiddel afdichten (uitblaasrichting
[13] resp. de latere montagepositie aanhouden).
▶ Manometer [7] monteren.
▶ Eventueel stop uit aanvoerschroefaansluiting verwijderen.
▶ voor ketelgrootte 75 tot 100 kW: aansluitbuis [9] (G2xG1) met O-
ring Ø 38x4 [10] in de aanvoeraansluiting draaien
(draaimoment: 30 Nm).
▶ voor ketelgrootte 150 tot 300 kW: aansluitbuis [2] (G2xG1¼) met
O-ring Ø 48x4 [1] in de aanvoeraansluiting draaien
(draaimoment: 40 Nm).
Voor alle ketelgroottes:
▶ Voorgemonteerde armatuurbalk met vlakke dichting [3] op de aan-
voerleiding monteren (draaimoment: 70 Nm). Daarbij de aansluit-
buis tegenhouden.
▶ Installeer de uitstroomleiding conform de plaatselijke voorschriften
aan het veiligheidsventiel.
▶ Na een succesvolle dichtheidscontrole de isolatie monteren.
