Condensatieketel op gas
In bedrijf nemen
7.5.2
Omschakeling naar vloeibaar gas propaan
Bij ketelgrootte 75 kW en 100 kW:
Bij bedrijf met vloeibaar gas moet voor deze twee maten een extra druk-
regelaar in de gasinlaat worden geïnstalleerd.
De ombouwset "vloeibaar gas" bevat de drukregelaar en de instelin-
structie.
Bij ketelgroottes 150 kW tot 300 kW:
Bij bedrijf met vloeibaar gas moet bij deze ketelgroottes het reinigings-
deksel van de condensopvang vervangen worden (hoofdstuk 11.8.2,
pagina 40). Om een geruisloos branderbedrijf te garanderen, is het dek-
sel met een dempingscomponent uitgerust.
De ombouwset "vloeibaar gas" bevat het deksel en de gasplaat samen
met de instelinstructie.
Een bijkomende drukregelaar is bij deze groottes niet nodig.
▶ Voer alle werkzaamheden uit zoals beschreven in het hoofdstuk
7.5.1 voor alle groottes (ombouw naar een andere gassoort door de
geïnstalleerde gasplaat te vervangen).
Gassoort
Nominale waarde bovenste
0 °C
Wobbe-index W
bij
15 °C
s
1013 mbar
In gasgrensgebied conform
0 °C
EN 437 bovenste Wobbe-
15 °C
index Ws bij 1013 mbar
Benodigde gasplaatmarke-
75 kW
ring conform ketelgrootte
100 kW
150 kW
200 kW
250 kW
300 kW
Tabel 10 Kengetallen gas en benodigde gasplaten (vloeibaar gas)
7.5.3
Ombouw naar LowNOx-variant binnen de aardgasgroep H,
E, Es
De ombouw naar het LowNOx-bedrijfspunt is alleen binnen de aardgas-
groep H, E en Es mogelijk. Het is niet mogelijk op dit bedrijfspunt in te
stellen in LL-, L- of Ei-bedrijf of bij vloeibaar gasbedrijf.
Bij een omschakeling van H, E of Ei naar L, LL of Ei moet de brander voor
de ombouw naar de standaardplaat voor H, E, Es worden omgebouwd.
▶ Voer alle werkzaamheden uit zoals beschreven in het hoofdstuk
7.5.1 voor alle groottes (ombouw naar een andere gassoort door de
geïnstalleerde gasplaat te vervangen).
28
P (propaan)
door omschakeling gas-
soort
22,5 kWh/ m³
21,3 kWh/ m³
21,4 - 22,5 kWh/ m³
20,2 - 21,3 kWh/ m³
Ø 6,80
Ø 6,80
Ø 8,50
Ø 10,30
Ø 11,30
Ø 12,10
Gassoort
Nominale waarde bovenste
0 °C
Wobbe-index W
bij
15 °C
s
1013 mbar
In gasgrensgebied conform
0 °C
EN 437 bovenste Wobbe-
15 °C
index Ws bij 1013 mbar
Benodigde gasplaatmarke-
75 kW
ring conform ketelgrootte
100 kW
150 kW
200 kW
250 kW
300 kW
1) De aardgasgroep H conform DVGW- werkblad G 260 ligt binnen de aardgasgroep
E conform DIN EN 437
2) E
en E
zijn bereiken van de gasgroep E
s
i
Tabel 11 Gaskengetallen en benodigde gasplaten bij omschakeling naar
LowNOx-variant
7.6
Gasleiding ontluchten
▶ Draai de afsluitschroef van de controlenippel voor de gasaansluit-
druk en de
ontluchting twee slagen los en plaats de slang erop.
▶ Open langzaam de gaskraan.
▶ Fakkel het uitstromende gas af langs een waterrecipiënt. Maak de
slang los wanneer er geen lucht meer ontwijkt en draai de afsluit-
schroef vast.
▶ Gaskraan sluiten.

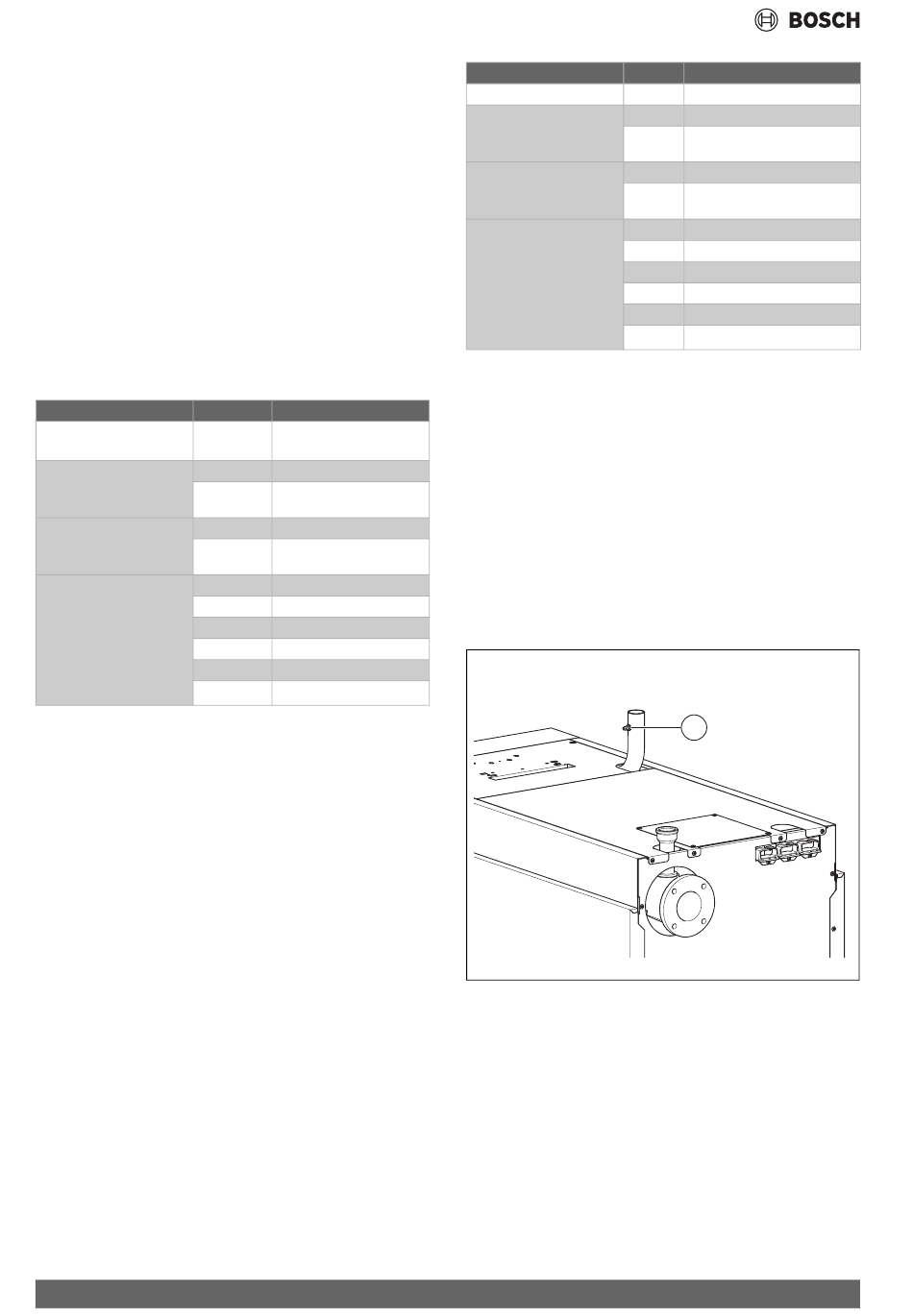

Afb. 31 Gasleiding ontluchten
[1]
Controlenippel voor het meten van de gasaansluitdruk en voor
het ontluchten
Condens 7000 F – 6720871596 (2024/10)
1)
2)
H
, E, E
s
door omschakeling gassoort
14,9 kWh/ m³
14,1 kWh/ m³
12,0 - 16,1 kWh/ m³
11,4 - 15,2 kWh/ m³
Ø 8,45
Ø 8,45
Ø 12,3
Ø 14,40
Ø 16,30
Ø 17,30
1
0010012478-001
