Controle van de elektroden van de brander
OPMERKING
Functiestoring van de ketel!
Wanneer vezels van het brenderstaafoppervlak de elektroden raken,
kan dit een storingsuitschakeling tot gevolg hebben.
▶ Let erop, dat in de omgeving van de elektroden geen vezels uitste-
ken.
▶ Knip eventueel uitstekende vezels af met een schaar.
Controleren elektrodepositie
▶ Zet de brander in de onderhoudspositie ( hoofdstuk 11.8,
pagina 39).
Een spits toelopende of verkorte ionisatie-elektrode wijst op duidelijke
slijtage.
▶ Vervangen elektrode.
▶ Meet de afstanden van de elektroden en vergelijk dit met de specifi-
caties in afb. 60.

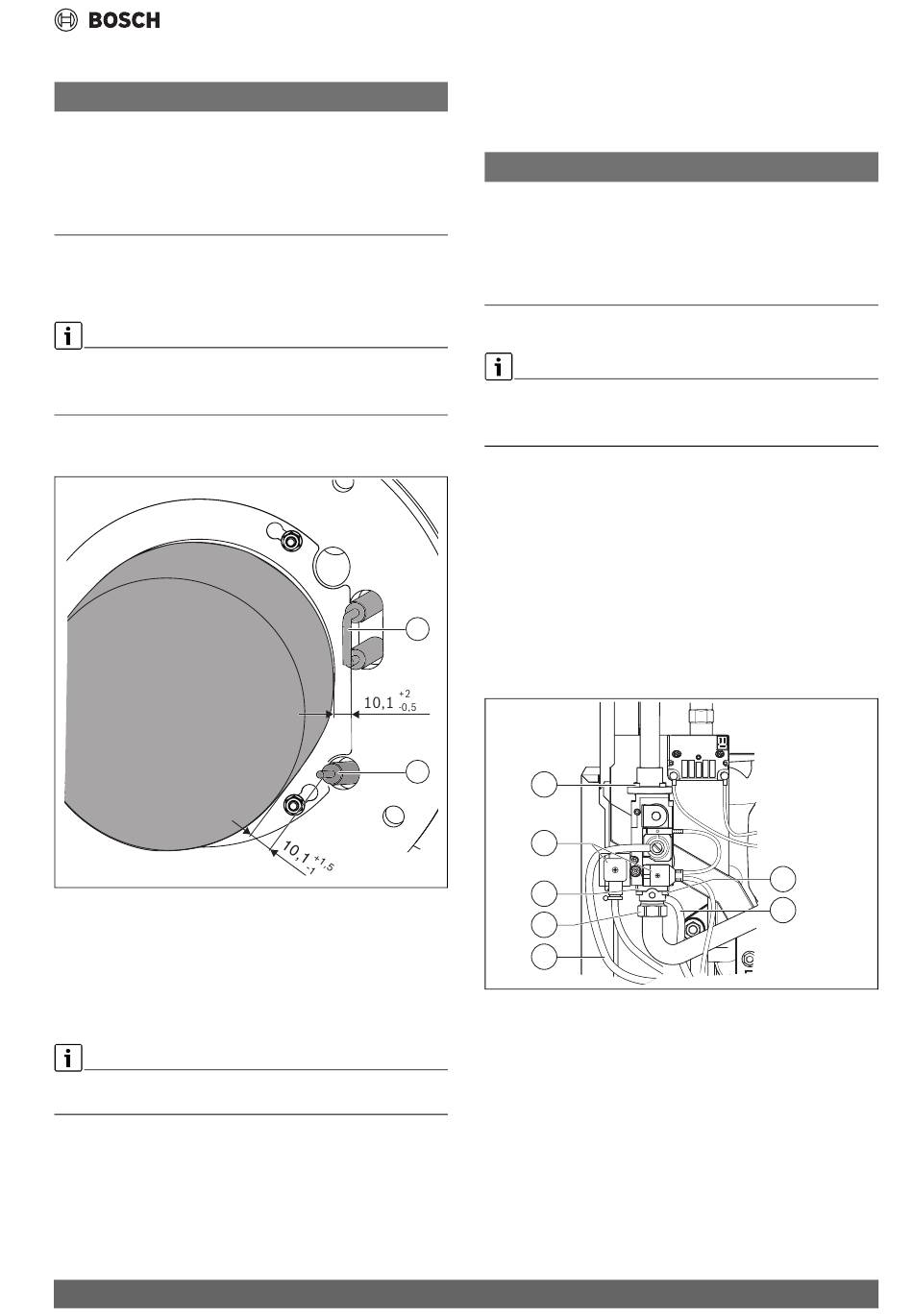

Afb. 60 Elektrodenpositie (maten in mm)
[1]
Ontstekingselektrode
[2]
Ionisatie-elektrode
▶ Vervang bij afwijkingen van de gespecificeerde waarden het elektro-
denblok met nieuwe dichting.
▶ Vervang het elektrodenblok met nieuwe dichting bij vervuiling of af-
zettingen op de elektroden.
Wij adviseren bij het jaarlijkse onderhoud het elektrodenblok te vervan-
gen (aandraaimoment van de moeren: 3±10%).
▶ Respecteer, om het onderhoud af te sluiten hoofdstuk 11.12,
pagina 46.
Wanneer vervangen van onderdelen nodig is:
▶ Respecteer de instructies in hoofdstuk 11.11, pagina 43.
Condens 7000 F – 6720871596 (2024/10)
11.10 Controle drukverschilcontrole
Controleer bij elk onderhoud en elke inspectie de correcte werking van
de drukverschilcontrole (hoofdstuk 16, pagina 59).
11.11 Vervang componenten
OPMERKING
Functiestoringen door verkeerd of niet aangesloten slangleidingen!
Verkeerd of onjuist aangesloten slangleidingen veroorzaken onhygiëni-
sche verbranding.
▶ Sluit de slangleidingen aan conform het aansluitschema
(hoofdstuk 17.4.3, pagina 66).
▶ Knik de slangleidingen niet en beknel deze niet.
11.11.1 Gasblok demonteren
Respecteer het vervangingsinterval van het gasblok.
▶ Het gasblok afhankelijk van de gebruiksduur conform tab. 16, pagi-
na 45 vervangen.
▶ Cv-installatie buiten werking stellen (hoofdstuk 9.1, pagina 32).
▶ Sluit de hoofdgaskraan of de gaskraan en zorg dat ze niet per abuis
weer opengedraaid kan worden.
▶ Afnemen voorwand ( hoofdstuk 11.1, pagina 33).
▶ Maak de slangklem los en trek de meetleiding compensatie [1] op de
armatuur los.
▶ Maak de stekkers van de magneetventielen op het gasblok en op het
ventieltestsysteem los [4].
▶ Maak de wartelmoer op de gasbuis [2] los.
1
▶ Draai de 4 schroeven [5] onder en boven op de flenzen [3] van het
gasblok los.
▶ Verwijder de gasblok.
2
0010012530-002
Afb. 61 Aansluitingen gasblok (75 ... 100 kW) losmaken
5
4
3
2
1
