Universal 3-pomp van het merk Waukesha Cherry-Burrell
Installatie
Belangrijke
veiligheidsinformatie
Hijsen

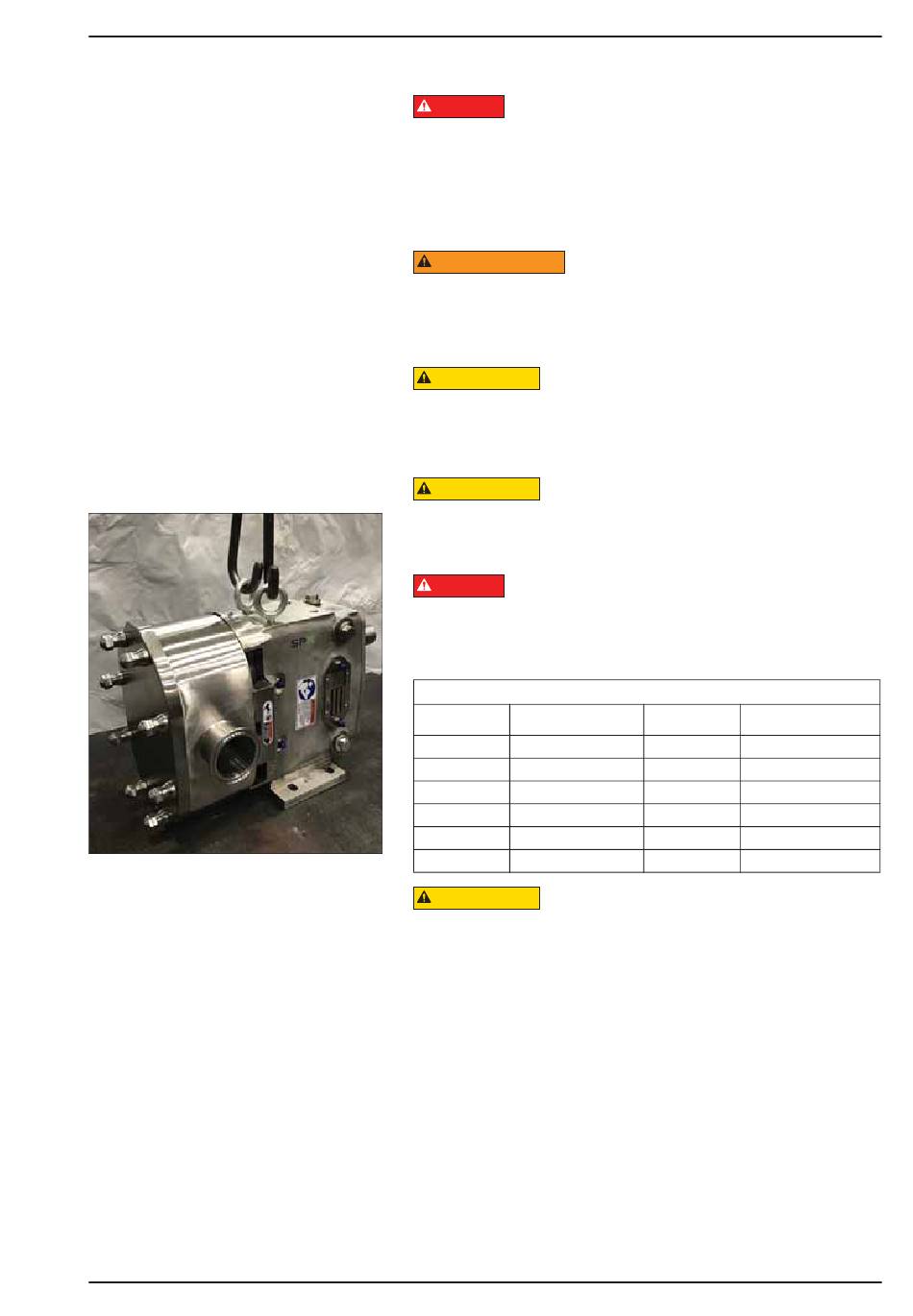

Afbeelding 3 - Hijslocatie
01/2018
GEVAAR
In de pomp bevinden zich roterende onderdelen. Steek uw han-
den of vingers NIET in de poorten van het pomphuis of
de aandrijving van de pomp wanneer de pomp in bedrijf is.
Om ernstig letsel te voorkomen: installeer, reinig, onderhoud
of repareer de pomp NIET behalve indien alle voeding is uitge-
schakeld en vergrendeld en de pomp drukloos is gemaakt.
WAARSCHUWING
De onderdelen van de pomp en de leidingen kunnen scherpe
randen hebben. Pak de rotors voorzichtig aan: de randen kunnen
scherp zijn. Draag handschoenen bij de installatie of het onder-
houd van de pomp om letsel te helpen voorkomen.
VOORZICHTIG
Het onderhoud mag alleen worden uitgevoerd door opgeleid per-
soneel. Zie 'Kwalificatierichtlijnen voor bedieningspersoneel' op
pagina 13.
VOORZICHTIG
Gebruik de passende hijsapparatuur bij het verplaatsen van de
pomp. Gebruik altijd veilig vastgemaakte hijsbanden/kettingen bij
het hijsen met een kraan of vergelijkbaar hijsapparaat.
GEVAAR
Ga niet onder de pomp staan wanneer deze wordt gehesen.
Bevestig de hijsbanden/kettingen aan de twee oogbouten boven
op de tandwielkast zoals getoond in Afbeelding 3, .
Tabel 2: Pompgewicht (exclusief motor of voet)
U3-model
Gewicht, lb (kg)
006
60 (27)
015
62 (28)
018
65 (29)
030
114 (52)
040
117 (53)
045
284 (129)
VOORZICHTIG
Bevestig een oogbout aan het schroefgat in de afscherming en
maak hijsbanden of kettingen aan de oogbout vast om de
afscherming van een 210 of een 320-U3 op te tillen.
Gebruik een hijsband die door de poorten aan beide zijden van
de behuizing wordt geleid om de behuizing van een 130, 180,
210, 220 of 320-U3 op te tillen.
Maak voor het optillen van de tandwielkastinrichting op pompen
groter dan de 018-U3 hijsbanden/kettingen vast aan de twee
oogbouten boven op de tandwielkast.
Gebruik voor eenheden (een pomp en een motor die zijn gemon-
teerd op een gedeelde basisplaat (niet afgebeeld)) banden om de
eenheid op te tillen aan beide zijden van het basisframe. Til de
eenheid niet op aan de oogbouten op de pomp of de motor. Van-
wege het brede aanbod aan pompgroottes en motors, kan SPX
FLOW hier niet voorzien in hijsinstructies voor alle configuraties.
Neem bij vragen contact op met SPX FLOW of een erkende hijs-
deskundige.
95-03103
Installatie
U3-model
Gewicht, lb (kg)
060
290 (132)
130
310 (141)
180
498 (226)
210
510 (231)
220
748 (339)
320
817 (371)
Pagina 15
