Universal 3-pomp van het merk Waukesha Cherry-Burrell
B
Voorkant
tandwielkast
C
Opvul-
stuk,
locatie
PD100-655

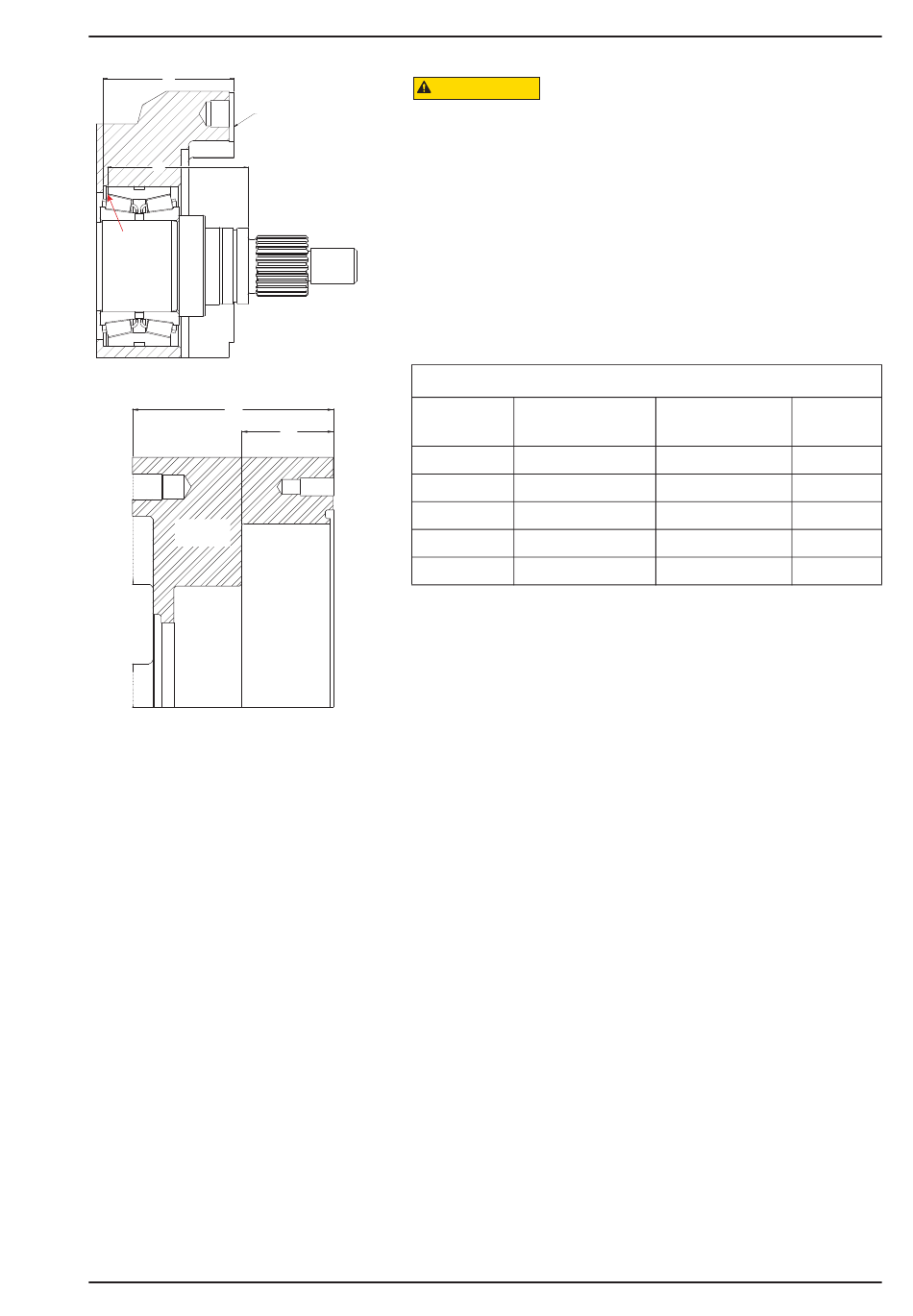

Afbeelding 204 - B en C meten
D
Huis
Afbeelding 205 - D en E meten
B. Voorkant van tandwielkast tot
achterkant van boorgat lager
C. Askraag tot achterkant van
lagerloopring
D. Dikte huis
E. Diepte van rotoruitsparing
OPMERKING: Gebruik dikkere
opvulstukken aan de buitenkant
van de set opvulstukken.
01/2018
VOORZICHTIG
Zorg dat de pomp veilig is vastgeschroefd of vastgeklemd voor-
dat u onderhoudswerkzaamheden uitvoert. Het zwaartepunt van
de pomp verandert wanneer onderdelen worden toegevoegd of
verwijderd, wat kan leiden tot omvallen wanneer de pomp niet is
vastgemaakt.
Opvulling
1. Bij het installeren van de assen in de tandwielkast moet u
opvulstukken aanbrengen achter de voorste lager om te zor-
gen voor de juiste rugvlakspeling tussen de achterkant van
de rotors en het huis. (Zie Afbeelding 204.) De rugvlakspeling
moet voor beide rotors gelijk zijn om te voorkomen dat de
rotors elkaar raken tijdens bedrijf.
U3-model
E
006, 015, 018
030, 040
045, 060, 130
180, 220
210, 320
OPMERKING: Plaats geen lagerhouderkit, tandwielen of borg-
moeren van tandwielen voordat is gecontroleerd of de juiste
opvulstukken zijn gebruikt.
2. Als de assen en/of lagers niet hoeven te worden vervan-
gen en de opvulstukken zijn gemarkeerd met de as en
lager waarmee zij zijn gematcht, is een aanpassing van de
opvulstukken waarschijnlijk niet nodig. Gebruik de bestaande
gemarkeerde opvulstukken, assen en lagers opnieuw in
dezelfde boorgaten van de tandwielkast.
3. Als de gebruikte opvulstukken verloren gaan en/of een
standaardopvulstuk wordt gebruikt, moet u de tabel
gebruiken om te bepalen welke opvulstukken u nodig hebt.
4. Raadpleeg Afbeelding 204 en Afbeelding 205 als u de ver-
eiste opvulstukken moet berekenen voor vervangende
assen, lagers of beide; meet en bereken tot drie cijfers na
de komma (bv. 0,059).
5. Bepaal de dikte van de opvulstukken die nodig zijn voor de
voorste lager:
•
•
•
•
6. Plaats de opvulstukken in de tandwielkast, tegen de askraag
in het voorste lagerboorgat. (Zie Afbeelding 204.)
95-03103
Voorgestelde opvulstukken
Standaardas
0,113 in (2,87 mm)
0,105 in (2,27 mm)
0,093 in (2,36 mm)
0,115 in (2,92 mm)
0,125 in (3,18 mm)
meet 'B' in de tandwielkast en 'C' op de as (Afbeelding
204);
meet 'D' en 'E' op het huis (Afbeelding 205);
bepaal de juiste rugvlakspeling. Zie Tabel 18, 'Rotorspe-
lingen', op pagina 87;
benodigde opvulstukken = rugvlakspeling - C + B + D - E.
Onderhoud
Set opvul-
Vervangende as
stukken
0,110 in (2,79 mm)
117889+
0,102 in (2,59 mm)
117890+
0,088 in (2,24 mm)
117891+
0,110 in (2,79 mm)
117892+
0,120 in (3,05 mm)
117893+
Pagina 83
