Universal 3-pomp van het merk Waukesha Cherry-Burrell

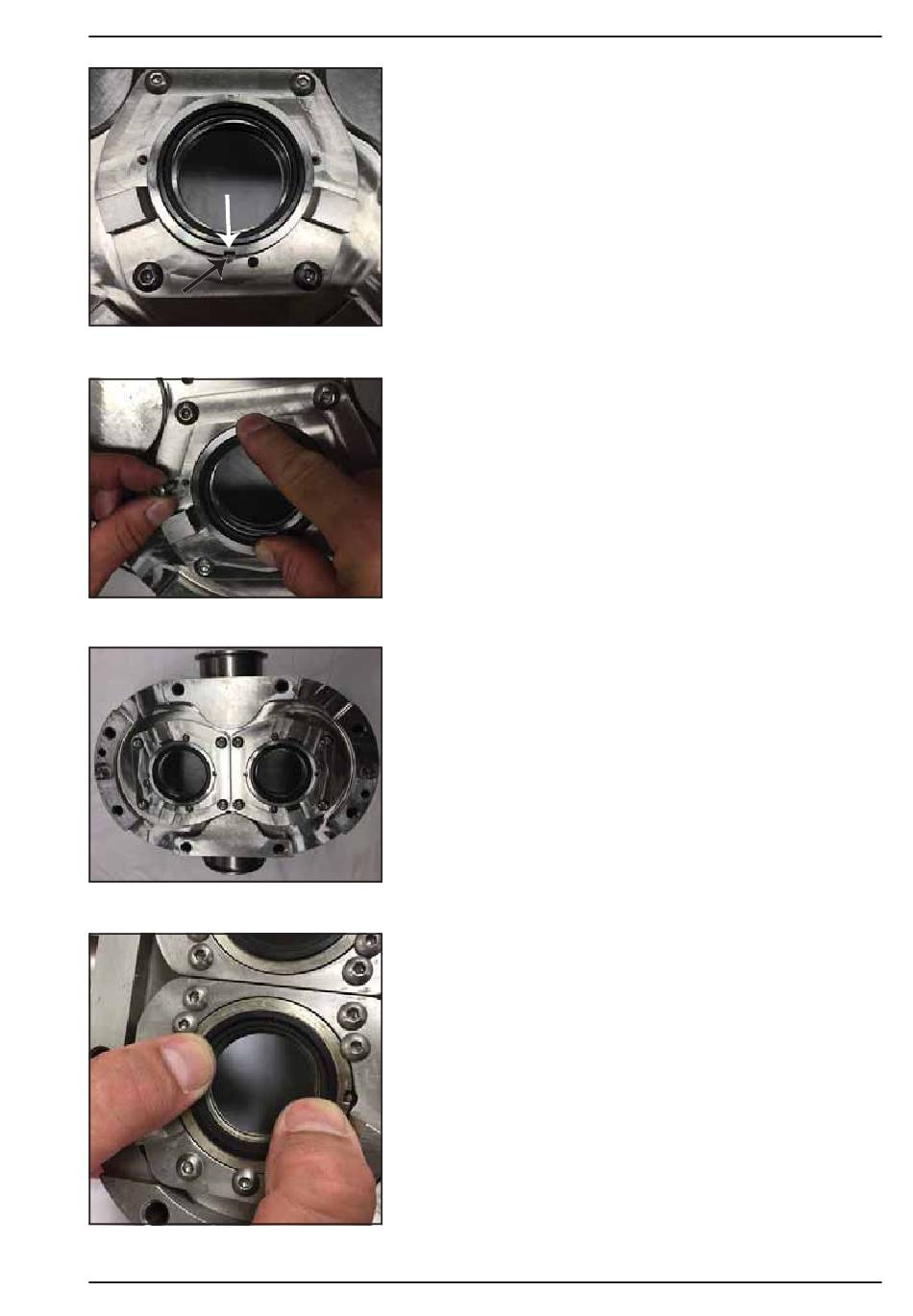

Afbeelding 95 - Geplaatste vaste
afdichting aan de spoelzijde
Afbeelding 96 - De borgbouten van de
afdichting monteren
Afbeelding 97 -
Geplaatste afdichtingen
Afbeelding 98 -
Drukken met de vinger
01/2018
17. Afbeelding 95 toont de geplaatste vaste afdichting aan de
spoelzijde. Let erop dat de inkepingen (witte pijl) aansluiten
op de pennen van de afdichtingsbehuizing (zwarte pijl).
18. Monteer de 3 borgbouten van de afdichting. Draai de bouten
met de hand aan totdat deze goed vastzitten.
19. Herhaal deze stappen om de tweede afdichting te plaatsen.
20. Afbeelding 97 toont beide geplaatste afdichtingen.
21. Controleer of elke afdichting gemakkelijk naar binnen en bui-
ten beweegt door met uw vinger op de afdichting te drukken.
Als de afdichting niet beweegt, moet deze opnieuw worden
gemonteerd en deze controle nogmaals worden uitgevoerd.
