Universal 3-pomp van het merk Waukesha Cherry-Burrell
7, 8

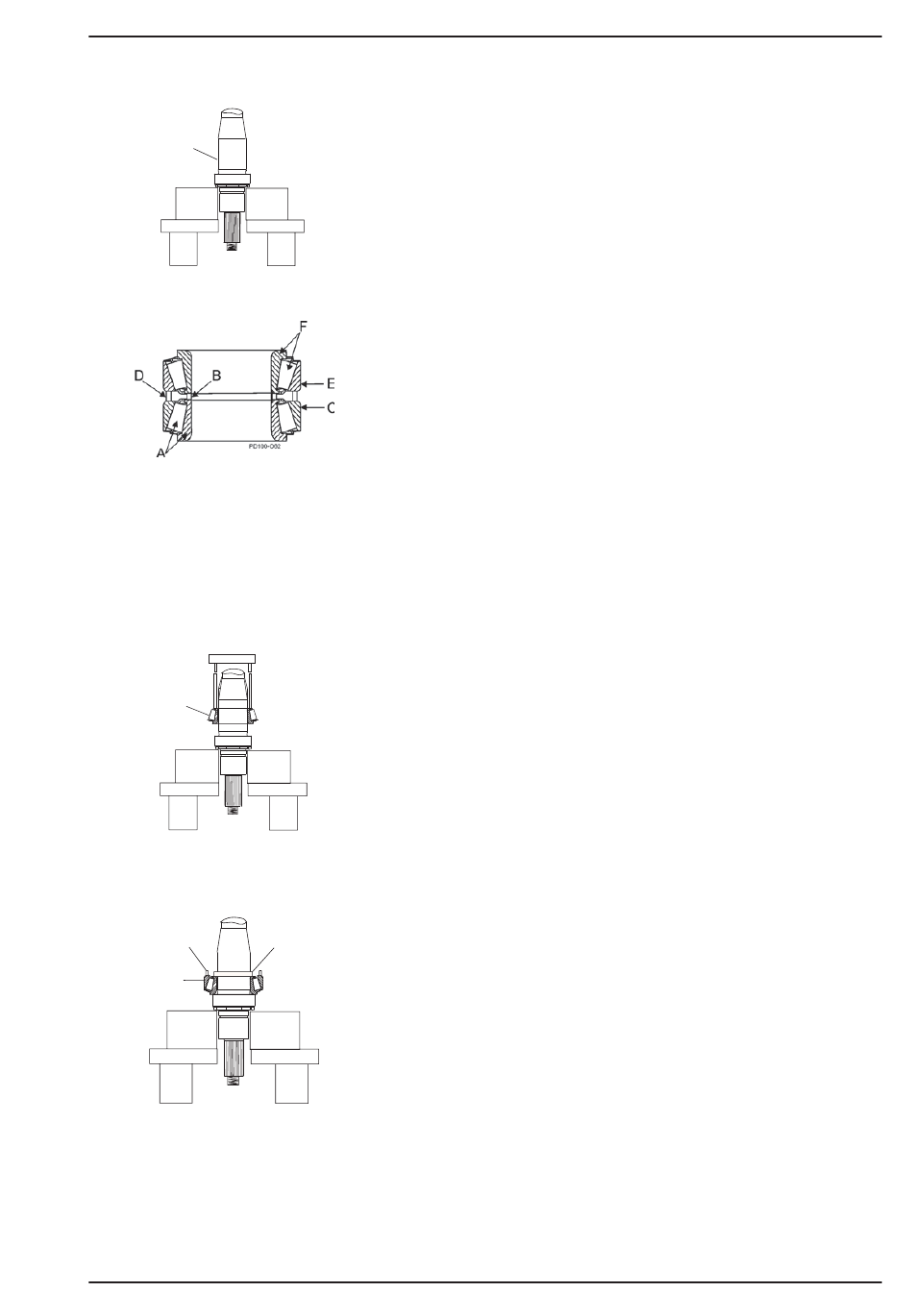

Afbeelding 197 - De as smeren
Afbeelding 198 - Lagerinrichting
A. Onderste conus-rollerinrichting
B. Binnenste afstandshouder
C. Onderste schaal
D. Buitenste afstandshouder
E. Bovenste schaal
F. Bovenste conus-rollerinrichting
A
Afbeelding 199 - De onderste conus
op de as drukken
D
C
Afbeelding 200 - De binnenste
en buitenste afstandshouder
en de onderste schaal plaatsen
01/2018
Voorste lagerinrichting
Precisiepompen van SPX FLOW PD vereisen lagerinrichtingen
met zeer nauwe interne toleranties. De interne toleranties van
pasklare lagers kunnen veel groter zijn dan vereist. Hoewel zij
binnen de specificaties in de lagerindustrie vallen, kunnen deze
lagers interne schade veroorzaken in een SPX FLOW PD-pomp.
Het gepatenteerde "MATCHING"-proces voor lagers van SPX
FLOW begint met hoogwaardige lagerinrichtingen en vervolgt
met het sorteren, meten, matchen, slijpen en toevoegen van
opvulstukken om ervoor te zorgen dat de gematchte lagersets
voldoen aan de vereiste nauwe interne toleranties.
Er kan worden verwezen naar lagers van SPX FLOW en deze
kunnen hetzelfde lijken, maar bij concurrerende lagers wordt het
matching-proces niet uitgevoerd, en dit is noodzakelijk om de
vereiste interne toleranties te realiseren. Zodra een lagerset is
gematcht, moeten deze lagers als set bij elkaar blijven gedu-
rende de levensduur van de pomp, om de nauwe interne toleran-
ties in stand te houden.
OPMERKING: De volgende instructies hebben betrekking op de
montage van een voorste lagerinrichting van zes delen. Bij een
inrichting van vier delen worden slechts één afstandshouder en
één schaal gebruikt.
1. Smeer het voorste lagergedeelte van de as (Afbeelding 197,
2. Pak de voorste lagerinrichting uit.
3. Til de onderste conus-rollerinrichting (Afbeelding 199, onder-
PD100-645
4. Plaats de binnenste afstandshouder (Afbeelding 200, onder-
B
5. Plaats de onderste schaal (onderdeel C) over de onderste
6. Plaats de buitenste afstandshouder (onderdeel D) over de as
PD100-646
onderdeel 7, 8) met kopervet. Plaats dit rechtop in een hydrau-
lische pers, met het hydraulische gedeelte naar beneden.
OPMERKING: Wissel de onderdelen van één lagerinrichting
NIET met de onderdelen van een andere inrichting. De
onderdelen zijn precies gematcht tijdens de productie en
moeten als gematchte inrichting worden gemonteerd. Zie
Afbeelding 198.
deel A) uit de lagerstapel en plaats deze op de as met de
radius naar beneden. Druk het op de as totdat het tegen de
askraag ligt. Druk alleen op de binnenste conus.
deel B) over de as op de onderste conus-rollerinrichting.
conus-rollerinrichting, met de opening van de schaal in de
richting van de inrichting.
en op de onderste schaal.
95-03103
Onderhoud
Pagina 81
